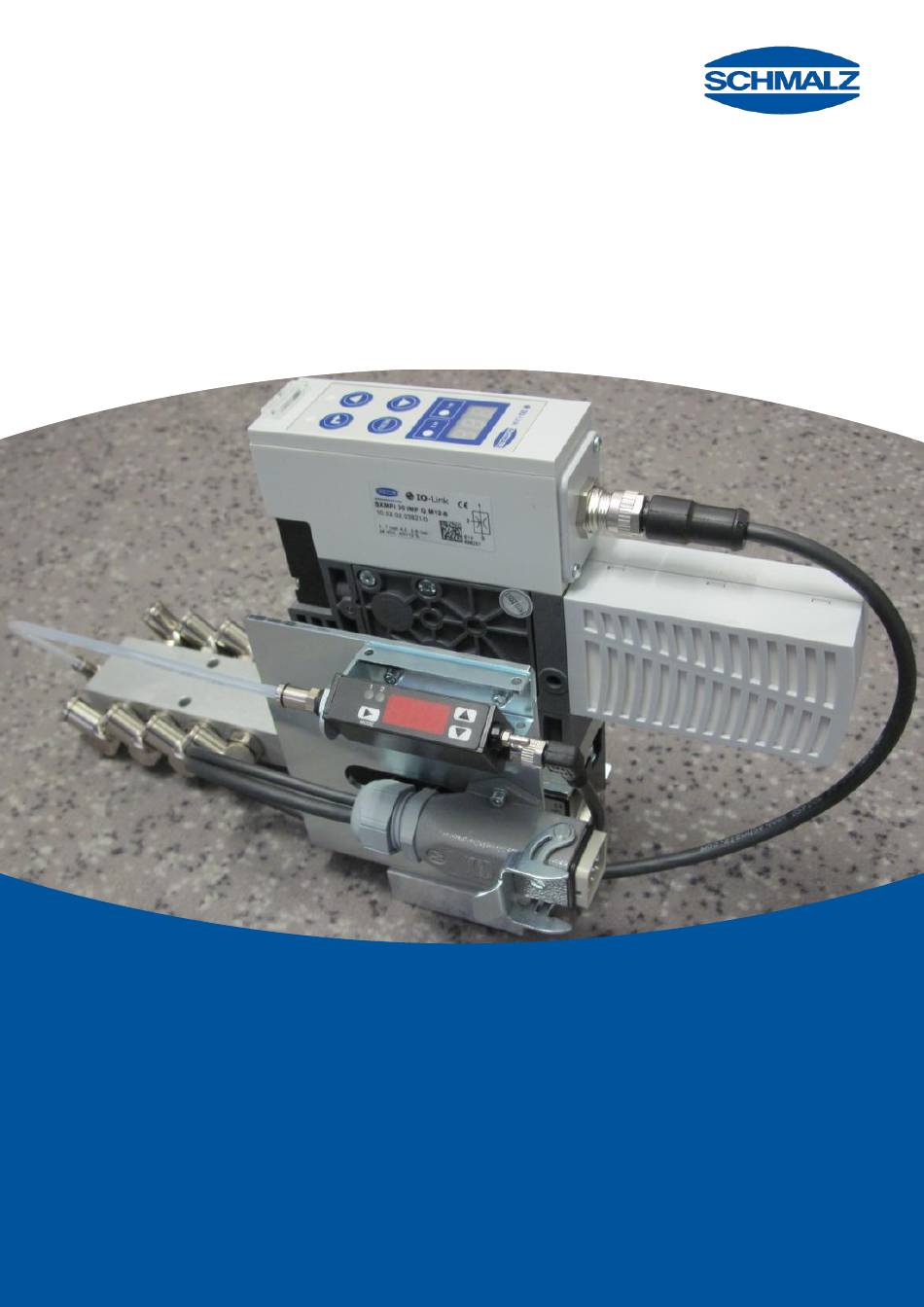

- Seite 1 Innovative Vakuum-Automatisierung Innovative Vacuum-for Automation Bedienungsanleitung 30.30.01.00507 SXMPi Q HAN 8...
- Seite 2 Q HAN 8 CH MAL Z NHALTSVERZEICHNIS ONTENTS Aufbau / Design ...................... 1-3 Anschlussbelegung Kundenanschluss / Wiring customer connection Harting HAN3 ............2-4 Werkseinstellungen Schaltpunkte / Factory Settings Switching Points ..3-5 Abmessungen / Dimensions ................. 4-6 Mitgeltende Dokumente / Applicable Documents: Bedienungsanleitung SXMPi / 30.30.01.00016 Operating Instructions SXMPi...
-
Seite 3: Aufbau / Design
Q HAN 8 CH MAL Z 1 Aufbau / Design 6 (8x) Pos. Benennung / Description Art.-Nr. / Art. no. SXMPi-30-IMP-Q-M12-8 10.02.02.03821 VS-V-D-PNP 10.06.02.00049 Stecker HAN 3, 8-polig 21.04.06.00201 8-pin Plug HAN 3 Kupplung HAN 3, 8-polig, Kundenanschluss (beigelegt) 21.04.06.00202 Female 8-pin HAN 3, Customer connection (included) Druckluftanschluss G3/8“... -
Seite 4: Anschlussbelegung Kundenanschluss / Wiring Customer Connection Harting Han3
CH MAL Z 2 Anschlussbelegung Kundenanschluss / Harting HAN3 IRING CUSTOMER CONNECTION HAN 3 Pin HAN3 Anschluß / Connection Schmalz Versorgung 24VDC Supply voltage 24VDC Teilekontrolle (OUT 2 der SXMPi) Part controle (OUT 2 of the SXMPi) Saugen EIN Suction ON... -
Seite 5: Werkseinstellungen Schaltpunkte / Factory Settings Switching Points
Q HAN 8 CH MAL Z 3 Werkseinstellungen Schaltpunkte / Factory Settings Switching Points Wert Schmalz / Funktion / Schaltpunkt / Function Switching Point Value Schmalz 750 mbar Luftsparfunktion SXMPi Air Saving Funktion SXMPi h1 (Hysterese / Hysteresis) 150 mbar... -
Seite 6: Abmessungen / Dimensions
Q HAN 8 CH MAL Z 4 Abmessungen / Dimensions... - Seite 7 Q HAN 8 CH MAL Z...
- Seite 8 Besuchen Sie uns im Internet / Visit us online: Schmalz online – www.schmalz.com Betriebsanleitung wurde in deutscher Sprache erstellt. Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Sämtliche Angaben und Spezifikationen können ohne Vorankündigung geändert werden! © J. Schmalz GmbH. Alle Rechte vorbehalten...
- Seite 9 Fax +34 94 4807264 schmalz@schmalz.co.in schmalz@schmalz.es Italy Tel. +39 0321 621510 Fax +39 0321 621714 schmalz@schmalz.it 30.30.01.00507_DE-EN J. Schmalz GmbH Aacher Strasse 29 Stand: 11/2013 Index: 00 D-72293 Glatten Tel. +49 (0)7443 2403 0 Fax +49 (0)7443 2403 259 schmalz@schmalz.de...
