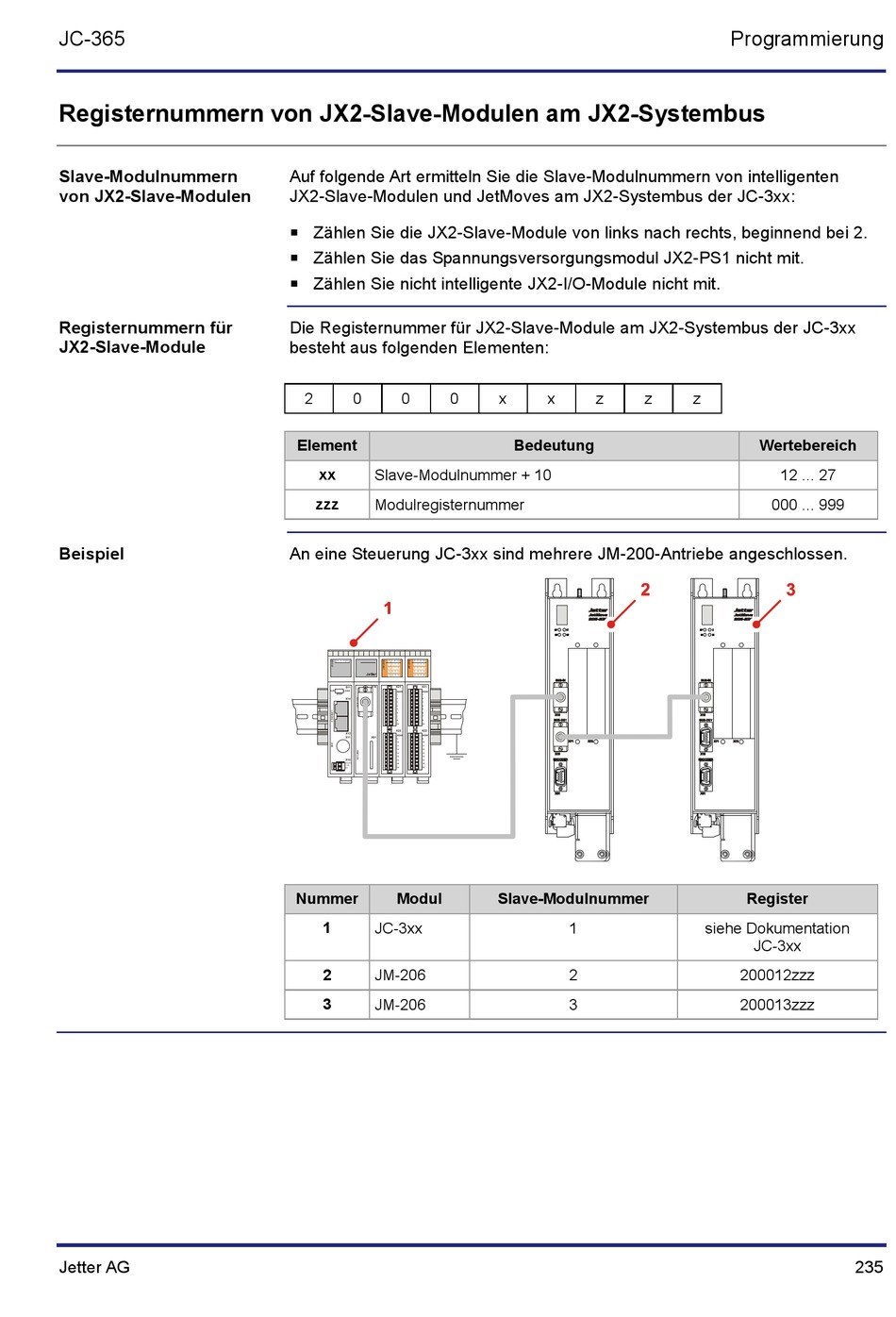

Registernummern von JX2-Slave-Modulen am JX2-Systembus

Slave-Modulnummern
von JX2-Slave-Modulen
Registernummern für
JX2-Slave-Module
Beispiel
Jetter AG
Auf folgende Art ermitteln Sie die Slave-Modulnummern von intelligenten
JX2-Slave-Modulen und JetMoves am JX2-Systembus der JC-3xx:
 Zählen Sie die JX2-Slave-Module von links nach rechts, beginnend bei 2.
 Zählen Sie das Spannungsversorgungsmodul JX2-PS1 nicht mit.
 Zählen Sie nicht intelligente JX2-I/O-Module nicht mit.
Die Registernummer für JX2-Slave-Module am JX2-Systembus der JC-3xx
besteht aus folgenden Elementen:
2 0 0 0
Element
xx Slave-Modulnummer + 10
zzz Modulregisternummer
An eine Steuerung JC-3xx sind mehrere JM-200-Antriebe angeschlossen.
R E D1 D2 R E D1 D2 R E D1 D2
1 2 3 4 1 2 3 4
5 6 7 8 5 6 7 8
9 10 11 12 9 10 11 12
Jetter
13 14 15 16 13 14 15 16
X19 X21 X21
S11
RUN LOAD
STOP
1 1
X14
2 2
3 3
4 4
5 5
6 6
7 7
8 8
0V 0V
X22 X22
X15
X11 X61
9 9
10 10
11 11
12 12
13 13
14 14
X10
15 15
DC24V
16 16
1,2A
0V 0V
0V
Nummer Modul
1
JC-3xx
2
JM-206
3 JM-206
x x z z
Bedeutung
Slave-Modulnummer
1
2
3
Programmierung
z
Wertebereich
12 ... 27
000 ... 999
Register
siehe Dokumentation
JC-3xx
200012zzz
200013zzz
235
