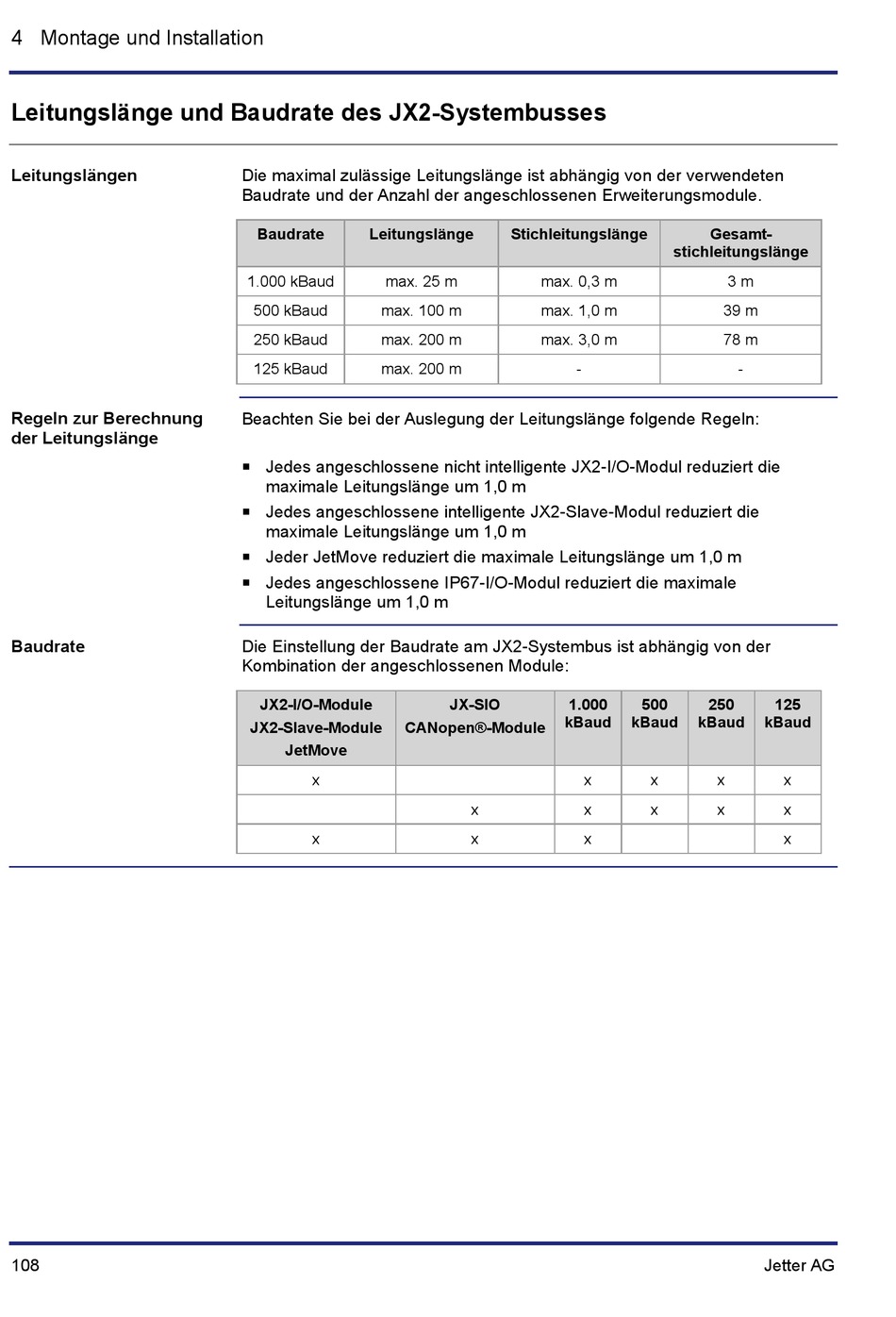

4 Montage und Installation
Leitungslänge und Baudrate des JX2-Systembusses
Leitungslängen
Regeln zur Berechnung
der Leitungslänge
Baudrate
108
Die maximal zulässige Leitungslänge ist abhängig von der verwendeten
Baudrate und der Anzahl der angeschlossenen Erweiterungsmodule.
Baudrate Leitungslänge
1.000 kBaud max. 25 m
500 kBaud max. 100 m
250 kBaud max. 200 m
125 kBaud max. 200 m
Beachten Sie bei der Auslegung der Leitungslänge folgende Regeln:
Jedes angeschlossene nicht intelligente JX2-I/O-Modul reduziert die

maximale Leitungslänge um 1,0 m
Jedes angeschlossene intelligente JX2-Slave-Modul reduziert die

maximale Leitungslänge um 1,0 m
Jeder JetMove reduziert die maximale Leitungslänge um 1,0 m

Jedes angeschlossene IP67-I/O-Modul reduziert die maximale

Leitungslänge um 1,0 m
Die Einstellung der Baudrate am JX2-Systembus ist abhängig von der
Kombination der angeschlossenen Module:
JX2-I/O-Module
JX2-Slave-Module CANopen®-Module
JetMove
x
x
Stichleitungslänge
max. 0,3 m
max. 1,0 m
max. 3,0 m
-
JX-SIO 1.000
kBaud
x
x x
x x
Gesamt-
stichleitungslänge
3 m
39 m
78 m
-
500 250 125
kBaud kBaud kBaud
x x x
x x x
x
