TAB: 7559
Videoterminierung

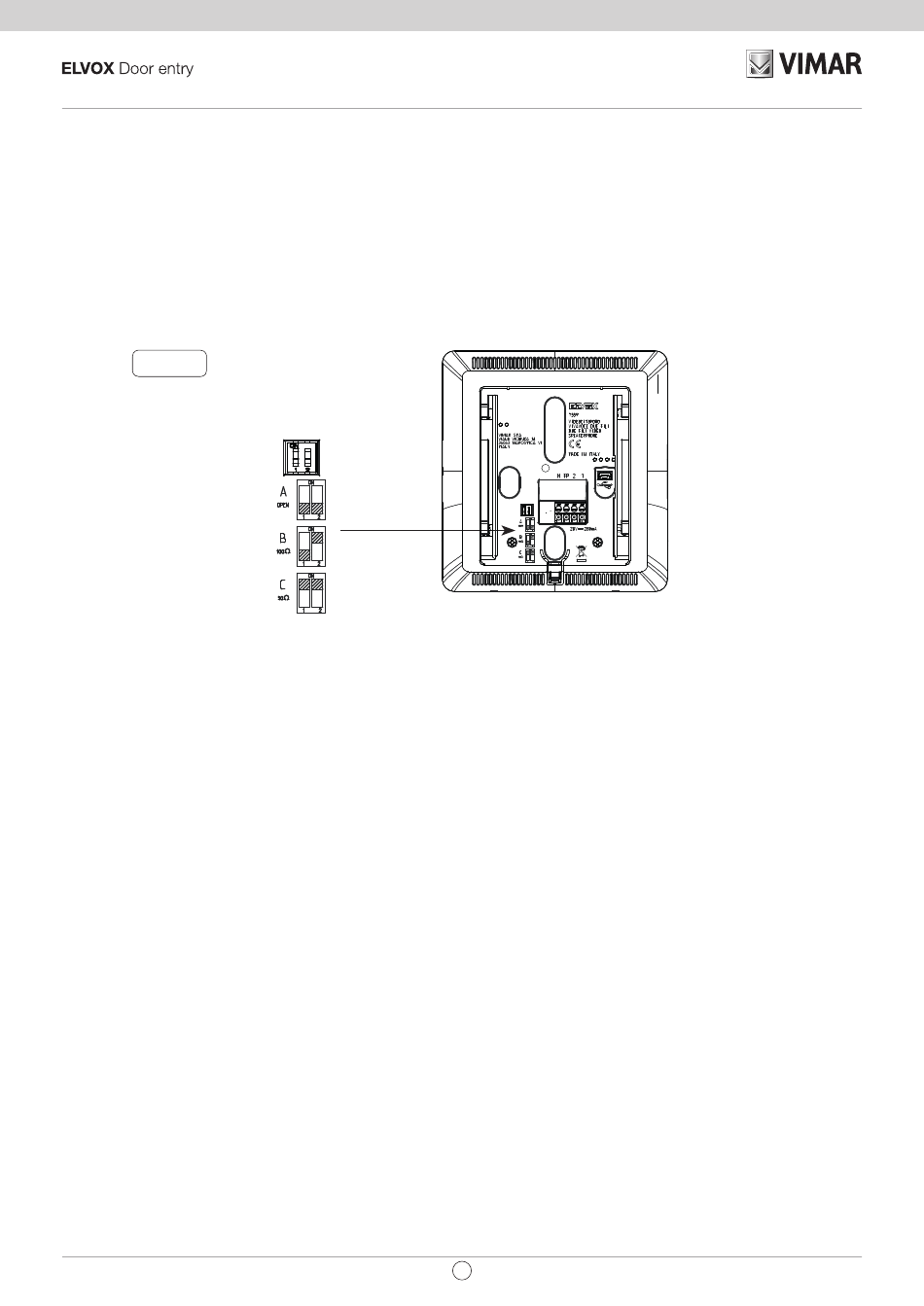

DIP-Schalter für die Terminierung des Videosignals wählen
A) Wenn das BUS-Kabel in die Klemmen 1, 2 eintritt und zu einer anderen Innenstelle weiterführt.
B) Wenn ein BUS-Kabel mit typischer Impedanz 100 Ohm (Elvox Kabel 732I oder 732H) in die Klemmen 1, 2 eintritt und die
Steigleitung an der Innenstelle endet
C) Wenn ein BUS-Kabel mit typischer Impedanz 50 Ohm (Kabel Cat.5 oder Cat.6 mit gepaarten Doppeladern) in die Klemmen
1, 2 eintritt und die Steigleitung an der Innenstelle endet.
Abb. 6
DE
7
