7509 Tab
Foglio istruzioni multilingua - Multilanguage instructions sheet - Feuille d'instructions multilangues - Mehrsprachig-Gebrauchsinformation -
Hoja de instrucciones multilingüe - Folheto de instruções multilingue - Πολυγλωσσικό φύλλο οδηγιών -

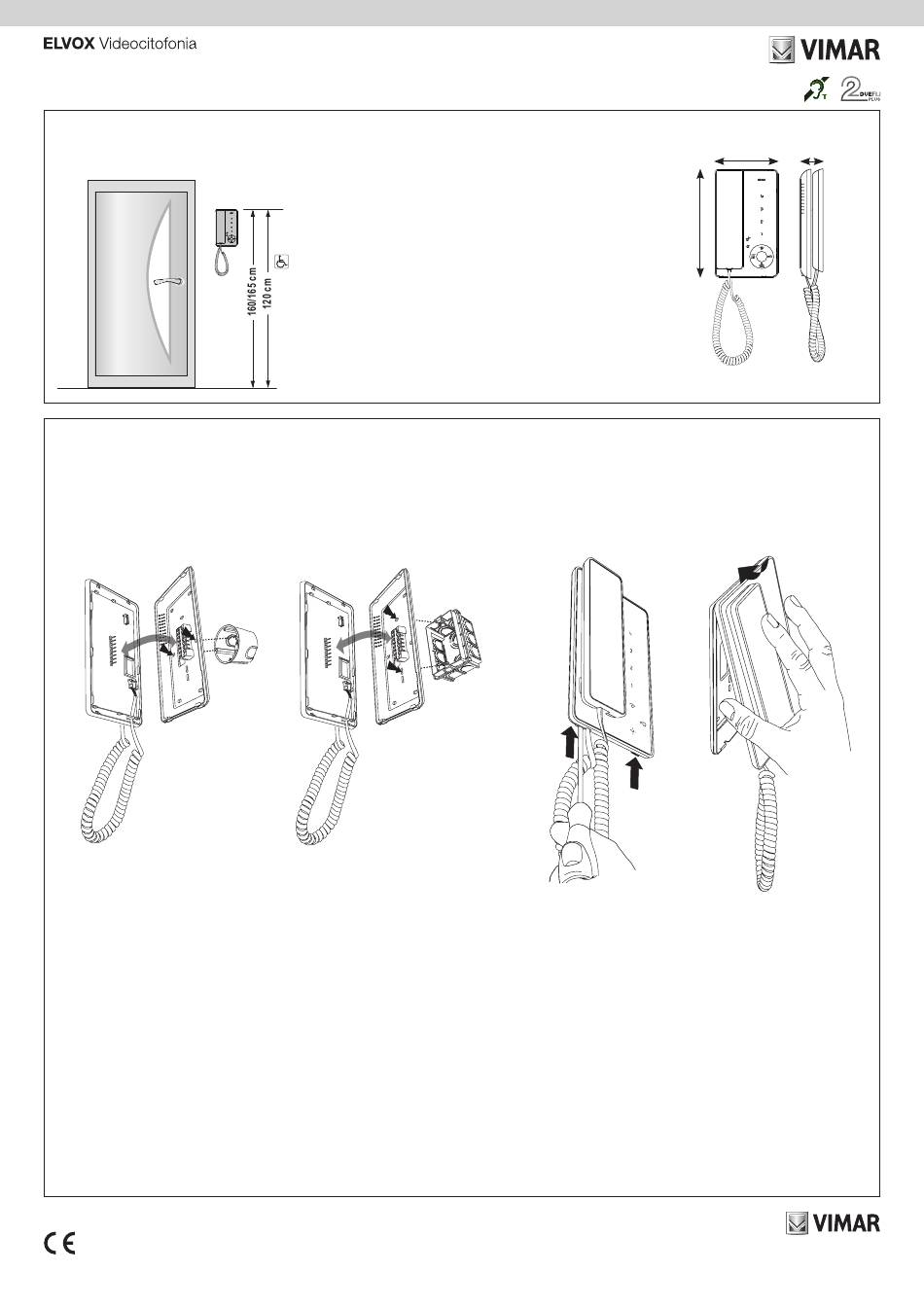

• Dati dimensionali • Maßangaben
• Dimensional data • Medidas
• Dimensions • Dados dimensionais
• Installazione • Installation
• Installation • Installation
• L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti
l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Installation should be carried out by qualified personnel in compliance with the current regulations regarding the
installation of electrical equipment in the country where the products are installed.
• L'installation doit être confiée à des techniciens qualifiés et effectuée dans le respect des dispositions réglant
l'installation du matériel électrique en vigueur dans le pays dans lequel les produits sont installés.
• Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Produkts geltenden Vorschriften zur
Montaggio da esterno parete
- Installare il citofono lontano da fonti luminose
e di calore.
- Per aprire il citofono sollevare il coperchio
facendo leva con le dita sulla parte inferiore,
eventualmente agendo con un cacciavite nei
due punti di incastro posti sotto al citofono
per separare il coperchio dal fondo.
- Fissare il fondo del citofono: direttamente
alla parete mediante due tasselli oppure
ad una scatola da incasso rettangolare
unificata a tre moduli (tipo Vimar V71303)
installata verticalmente oppure ad una
scatola da incasso rotonda (da 60 o 70 mm).
In dotazione vengono forniti: 2 tasselli da
utilizzare nel caso di fissaggio direttamente
a parete e due viti da utilizzare nel caso di
fissaggio su scatola rotonda.
- Eseguire il cablaggio secondo gli schemi di
collegamento alla morsettiera connessa al
fondo del citofono.
- Chiudere il citofono alloggiando il coperchio,
prima nella parte superiore e poi facendo
una leggera pressione sulla parte inferiore,
fino all'aggancio al fondo.
49400983C0 00 2104
• Δεδομένα διαστάσεων
‫األبعاد واملقاسات‬
• Altezza consigliata salvo diversa normativa vigente.
• Recommended height, unless different regulations are specified.
• Hauteur recommandée sauf autre norme en vigueur.
• Empfohlene Höhe, falls die gesetzlichen Vorschriften nichts anderes vorschreiben.
• Altura recomendada salvo normativa vigente diferente
• Altura recomendada, salvo normativa vigente em contrário.
• Συνιστώμενο ύψος εκτός εάν ισχύει διαφορετική νομοθεσία.
.‫االرتفاع املوىص به ما مل تكن هناك ترشيعات تنص عىل غري ذلك‬
• Montaje • Εγκατάσταση
• Instalação
External surface mounting
- Install the entryphone away from light and
heat sources.
- To open the entryphone lever off the cover
with the fingers and if necessary push a
screwdriver into the two slots on the bottom
of the entryphone to separate the cover from
the base.
- Fix the bottom of the entryphone: directly to
the wall using two wall plugs or to a unified
three-module rectangular flush mounting box
(Vimar V71303 type) installed vertically or to
a round flush mounting box (60 or 70 mm).
Supplied as standard: 2 wall plugs for fixing
directly to the wall and two screws to use for
fixing using the round mounting box.
- Ensure that the wiring to the terminal block
connected to the entryphone base is done
as shown in the wiring diagrams.
- Fit the entryphone cover: first position the top
part and then push the bottom part gently,
until it clicks into place.
‫ورقة اإلرشادات متعددة اللغة‬
‫الرتكيب‬
Installation elektrischen Materials erfolgen.
• El montaje debe ser realizado por personal cualificado cumpliendo con las correspondientes disposiciones en vigor.
• A instalação deve ser efetuada por pessoal qualificado de acordo com as disposições que regulam a instalação de
material elétrico, vigentes no país em que os produtos são instalados.
• Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με τις ισχύουσες ρυθμιστικές
διατάξεις.
‫يجب أن تتم عملية الرتكيب من ق ِ بل فنيني متخصصني ومعتمدين مع االلت ز ام بقواعد الترشيعات املنظمة لهذا األمر‬
Montage en saillie
- Installer l'interphone loin de sources
lumineuses et de chaleur.
- Pour ouvrir l'interphone, soulever le
couvercle en retenant la partie inférieure
avec les doigts ; introduire éventuellement
un tournevis dans les deux points
d'encastrement présents sous l'interphone
pour séparer le couvercle du fond.
- Fixer le fond de l'interphone : directement
au mur à l'aide de deux goujons ou à une
boîte d'encastrement rectangulaire unifiée à
trois modules (type Vimar V71303) installée
verticalement ou à une boîte d'encastrement
ronde (de 60 ou 70 mm). L'emballage
comprend : 2 goujons à utiliser pour la
fixation en saillie et deux vis à utiliser pour la
fixation sur la boîte ronde.
- Réaliser le câblage à partir des schémas de
connexion au bornier branché au fond de
l'interphone.
- Fermer le poste en emboîtant le couvercle,
d'abord sur la partie supérieure puis en
appuyant légèrement sur la partie inférieure,
jusqu'à ce qu'il s'emboîte sur le fond.
105 mm 35 mm
180 mm
Aufputzmontage
- Das Haustelefon fern von Licht- und
Wärmequellen installieren.
- Zum Öffnen des Haustelefons das Oberteil
mithilfe der Finger an der Unterseite
aushebeln, gegebenenfalls
Schraubendreher in die beiden Einrastungen
unter dem Haustelefon einführen, um Ober-
und Unterteil zu trennen.
- Das Unterteil des Haustelefons mit zwei
Dübeln direkt an der Wand oder an einer
genormten rechteckigen, vertikal installierten
3-Modul-Dose (Typ Vimar V71303) bzw.
an einer runden Unterputzdose (mit 60
oder 70 mm) befestigen. Im Lieferumfang
sind enthalten: 2 Dübel für die direkte
Wandbefestigung und zwei Schrauben zur
Befestigung an der runden Dose.
- Die Verkabelung lt. Anschlussplänen an der
Klemmenleiste im Unterteil des Haustelefons
vornehmen.
- Das Haustelefon schließen, dazu das
Oberteil erst oben einsetzen, dann unten
leicht eindrücken, bis es am Unterteil
einrastet.
