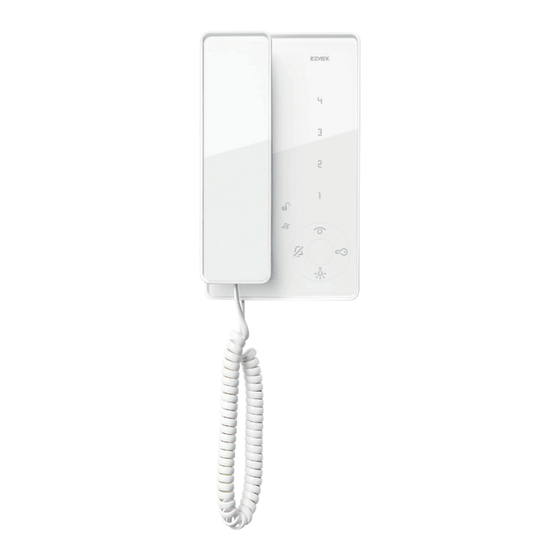

7509 - 7509/D Tab Beschreibung Aufputz-Haustelefon Tab für Due Fili mit Hörer, Lautsprecher für elektronische Rufe, kapazitiver Tastatur für Haustelefon-Funktionen und Internrufe. Mit 4 Funktionstasten für die Hauptfunktionen der Videotürsprechanlage: Türöffner, Selbsteinschaltung, Zusatzfunktion (Treppenhausbeleuchtung), Ruftonabschaltung und 4 programmierbare Zusatztasten, mit denen bis zu 4 Zusatzfunktionen betätigt oder Internrufe ausgeführt werden können. Folgende Einstellungen können vorgenommen werden: Ruftonlautstärke, Ruftonabschaltung mit Aktivierung der Funktion „Ruftonabschaltung“...
7509 - 7509/D Tab Tastenfunktion (Frontansicht) TASTE BESCHREIBUNG Selbsteinschaltung: für die Selbsteinschaltung des Haustelefons (werkseitig zur Master- Außenstelle). Ruftonabschaltung: Deaktiviert/aktiviert den Rufton. Deaktiviert beim Ruf den Rufton für den ablaufenden Ruf und für alle darauffolgenden Rufe. Schaltet beim Gespräch die Verstärkung des eingehenden Audiosignals auf + 3 dB. Diese Einstellung verbleibt auch beim Ausschalten des Haustelefons.
7509 - 7509/D Tab Anzeigen (Frontansicht) BESCHREIBUNG Beim normalen Betrieb: - Blinkimpulse: Das Haustelefon empfängt einen Anruf. - Erleuchtet: Rufton abgeschaltet. Falls über SaveProg konfiguriert: - Verpasste Anrufe: blinkend (1 s aus, 9 s ein, Zyklus 10 s). - Benutzer abwesend: blinkend (0,1 s aus, 0,9 s ein, Zyklus 1 s). Bei Konfiguration: - Blinkimpulse: Meldet den ablaufenden Konfigurationsstatus.
7509 - 7509/D Tab Funktionsweise Das Haustelefon Tab 7509 unterstützt eingehende Anrufe von Innenstellen, Außenstellen und Pförtnerzentralen. Darüber hinaus kann es die Selbsteinschaltung der Außenstelle ausführen sowie Internrufe an Innenstellen und Pförtnerzentrale tätigen. Es besteht die Möglichkeit, mit der dedizierten Taste die Anrufe entgegenzunehmen und/oder das Türschloss der Außenstelle zu öffnen. Außerdem sind programmierbare Tasten zur Aktivierung weiterer Funktionen wie Relaisbetätigung oder Internrufe verfügbar.
7509 - 7509/D Tab Selbsteinschaltung - Selbsteinschaltung mit Funktionstaste (Taste ): Zur Selbsteinschaltung und Kommunikation mit der Master- Außenstelle den Hörer abnehmen und zur Aktivierung der Kommunikation kurz auf die Taste drücken. Den Hörer zum Beenden der Kommunikation auflegen. - Selbsteinschaltung mit an eine bestimmte Außenstelle konfigurierter Taste: Zur Selbsteinschaltung und Kommunikation mit einer bestimmten Außenstelle den Hörer abnehmen und die zum Anrufen der bestimmten Außenstelle konfigurierte Taste drücken (siehe Abschnitt „Konfiguration der Taste Selbsteinschaltung an eine bestimmte Außenstelle”).
7509 - 7509/D Tab Warnmeldung Die Innenstelle bildet mit der Pförtnerzentrale 40510 ein System, das dem Pförtner eine Benachrichtigung auch bei besetztem Bus Due Fili senden kann. Im Unterschied zu anderen Innenstellen kann ausschließlich das Klemmenpaar FP-M verwendet werden, nicht die Tasten. In diesem Fall geht die lokale Etagenruffunktion verloren. Die Auswahl der Funktionsweise von FP-M erfolgt über SaveProg.
- Mit der Taste kann die Melodie für den ETAGENRUF (ausschließlich mit Einsatz des Tasten-Schnittstellenmoduls Art. 6120 der der Etagenruftaste Vimar xx577) gewählt werden. Hinweis: Bei Etagenruf mittels der direkt an die Klemmen FP und M des Haustelefons angeschlossenen Taste kann der Rufton nur mit der Software SaveProg geändert werden (nach Konfiguration „Gruppe Etagenrufgerät aktiv").
7509 - 7509/D Tab Installateurkonfigurationen Basis-Konfigurationen des Haustelefons: - Konfiguration der ID-Kennnummer, die entweder am Haustelefon mit Einzelempfang des Anrufs oder an der ersten Innenstelle einer Gruppe von Innenstellen mit gleichzeitigem Ruf (Haupt-Haus-/Videohaustelefon) vorzunehmen ist. - Konfiguration der sekundären ID-Kennnummer, die für die mit einer Haupt-Innenstelle verknüpften Haustelefone vorzunehmen ist.
7509 - 7509/D Tab Konfiguration der ID-Kennnummer Die Kennnummer wird mithilfe einer in der Anlage vorhandenen und bereits konfigurierten Haupt-Außenstelle (MASTER) konfiguriert. Das Haustelefon wird ohne zugewiesene Kennnummer geliefert. Zur Überprüfung die Taste Türöffner drücken. Das Haustelefon löst ein akustisches Signal aus (drei Pieptöne). Warnung: Bei der Konfiguration der Kennnummer der Innenstelle stehen vom Aufrufen der Konfiguration der Innenstelle bis zum Drücken der Ruftaste am Klingeltableau oder bis zum Senden der Kennnummer 30 Sekunden zur Verfügung.
Seite 13
7509 - 7509/D Tab Konfigurationsvorgang („Standardmäßiger" Modus): 1. Den Hörer abnehmen und ans Ohr halten. 2. Die Tastenkombination drücken und die beiden Tasten solange gedrückt halten, bis die LED blinken beginnt. 3. Die Tasten loslassen. 4. Die Taste drücken und solange gedrückt halten (2 s), bis im Hörer ein Hinweiston ausgegeben und die Kommunikation zwischen Haustelefon und (MASTER-) Außenstelle aktiviert wird.
7509 - 7509/D Tab Konfiguration der sekundären ID-Kennnummer Die Konfiguration der sekundären Kennnummer ist nur erforderlich, wenn mit der gleichen Taste bzw. demselben Rufcode gleichzeitig mehrere Innenstellen läuten sollen. Die Innenstellen, die gleichzeitig läuten sollen, werden derselben Gruppe zugeordnet. Die „Haupt"-Innenstelle wird zuerst mit dem vorgenannten Vorgang „Konfiguration der Kennnummer"...
Seite 15
7509 - 7509/D Tab Konfigurationsvorgang („Standardmäßiger" Modus): 1. Den Hörer abnehmen und ans Ohr halten. 2. Die Tastenkombination drücken und die beiden Tasten solange gedrückt halten, bis die LED blinken beginnt. 3. Die Tasten loslassen. 4. Die Tastenkombination drücken und solange gedrückt halten (2 s), bis im Hörer ein Hinweiston ausgegeben und die Kommunikation zwischen Haustelefon und Außenstelle aktiviert wird.
7509 - 7509/D Tab Tastenkonfiguration Konfiguration der Tasten für Internrufe( , , , , Konfigurationsvorgang („Einfacher" Modus): Den Hörer abnehmen und ans Ohr halten, um die akustischen Feedbacks des Haustelefons während der Konfiguration zu vernehmen. 1. Die zu konfigurierende Taste drücken und mindestens 6 s lang gedrückt halten. 2.
7509 - 7509/D Tab Wiederherstellung der werkseitigen Konfiguration für jede Taste ( , , , , Konfigurationsvorgang („Einfacher" Modus 1): Den Hörer abnehmen und ans Ohr halten, um die akustischen Feedbacks des Haustelefons während der Konfiguration zu vernehmen. 1. Die Taste, deren werkseitige Konfiguration wiederhergestellt werden soll, drücken und mindestens 6 s lang gedrückt halten.
Seite 18
7509 - 7509/D Tab Konfigurationsvorgang („Einfacher" Modus 2) 1. Die Taste, deren werkseitige Konfiguration wiederhergestellt werden soll, drücken und mindestens 6 s lang gedrückt halten. Nach 6 Sekunden gibt die Innenstelle einen (hohen) „Piepton" aus. 2. Die zurückzusetzende Taste weiterhin gedrückt halten. Nach weiteren 3 s gibt die Innenstelle zwei „Pieptöne”...
Seite 19
7509 - 7509/D Tab Konfigurationsvorgang („Standardmäßiger" Modus): 1. Den Hörer abnehmen und ans Ohr halten. 2. Die Tastenkombination drücken und die beiden Tasten solange gedrückt halten, bis die LED blinken beginnt. 3. Die Tasten loslassen. 4. Die Taste, deren werkseitige Konfiguration wiederhergestellt werden soll, drücken und gedrückt halten. 5.
7509 - 7509/D Tab Konfiguration der Taste Selbsteinschaltung an eine bestimmte Außenstelle ( , , , (von der mit Taste aktivierten Funktion Selbsteinschaltung abweichend) Konfigurationsvorgang („Einfacher" Modus): Den Hörer abnehmen und ans Ohr halten, um die akustischen Feedbacks des Haustelefons während der Konfiguration zu vernehmen.
7509 - 7509/D Tab Konfiguration einer Taste zur Türöffnung einer bestimmten Außenstelle ( , , , , Konfigurationsvorgang („Einfacher" Modus): Den Hörer abnehmen und ans Ohr halten, um die akustischen Feedbacks des Haustelefons während der Konfiguration zu vernehmen. 1. Die zu konfigurierende Taste drücken und mindestens 6 s lang gedrückt halten, bis das Innenstelle einen ersten „Piepton"...
7509 - 7509/D Tab Wiederherstellung der Werkseinstellungen (Vollständige Löschung der Konfigurationen) Konfigurationsvorgang („Einfacher" Modus): Den Hörer abnehmen und ans Ohr halten, um die akustischen Feedbacks des Haustelefons während der Konfiguration zu vernehmen. 1. Die Taste Türöffner „ ” drücken und 6 s lang gedrückt halten. Nach Ablauf der Zeit gibt die Innenstelle einen “Piepton”...
Seite 23
7509 - 7509/D Tab Konfigurationsvorgang („Standardmäßiger" Modus): 1) Den Hörer abnehmen und ans Ohr halten. 2) Die Tastenkombination des zu konfigurierenden (anrufenden) Haustelefons drücken und die beiden Tasten solange gedrückt halten, bis die LED zu blinken beginnt. 3) Die Tasten loslassen.
Seite 24
• Hinweise für den Benutzer Das Gerät auf keinen Fall öffnen oder manipulieren. Bei Störungen Fachpersonal hinzuziehen. Pflege Für die Reinigung ein weiches Tuch verwenden. Kein Wasser auf das Gerät verschütten und keine chemischen Reinigungsmittel vermeiden. • Weitere Informationen unter www.vimar.com...
