TAB: 7559
Anschlüsse
Die Klemmenleiste auf der Rückseite dient:
• Zum Anschluss des Due Fili Plus Busses
• Für den lokalen Etageneingang.
als Eingang für die Funktion Warnmeldung verwendet werden. Siehe entsprechenden Abschnitt.
Anschlussklemmenleiste
Klemmen
Funktion
1, 2
Digitale DUE FILI PLUS BUS-Leitung.
FP
Eingang lokale Etagenruftaste (Signal an Klemme M).
M
Massesignal
Hinweis: Der Art. 7559 verfügt nicht über Klemmen für die Zusatzversorgung. Sollte der Bus-Abschnitt der Innenstelle durch
einen anderen Ruf / ein anderes Gespräch belegt oder ein weiterer Art. 7559 oder 40505 aus welchem Grund auch immer
in einem beliebigen Zustand eingeschaltet sein, so kann ein zweiter Art. 7559 oder 40505 nicht eingeschaltet werden,
was dem Benutzer mit einem Tonzeichen gemeldet wird. Die einzig mögliche Aktion ist die Schaltung des Türöffners, der
Treppenhausbeleuchtung und Hilfsfunktion über die dedizierten Tasten, sofern diese nicht für andere Befehle konfiguriert
wurden, sowie die Verwendung der Funktion Warnmeldung, wie im entsprechenden Abschnitt beschrieben.

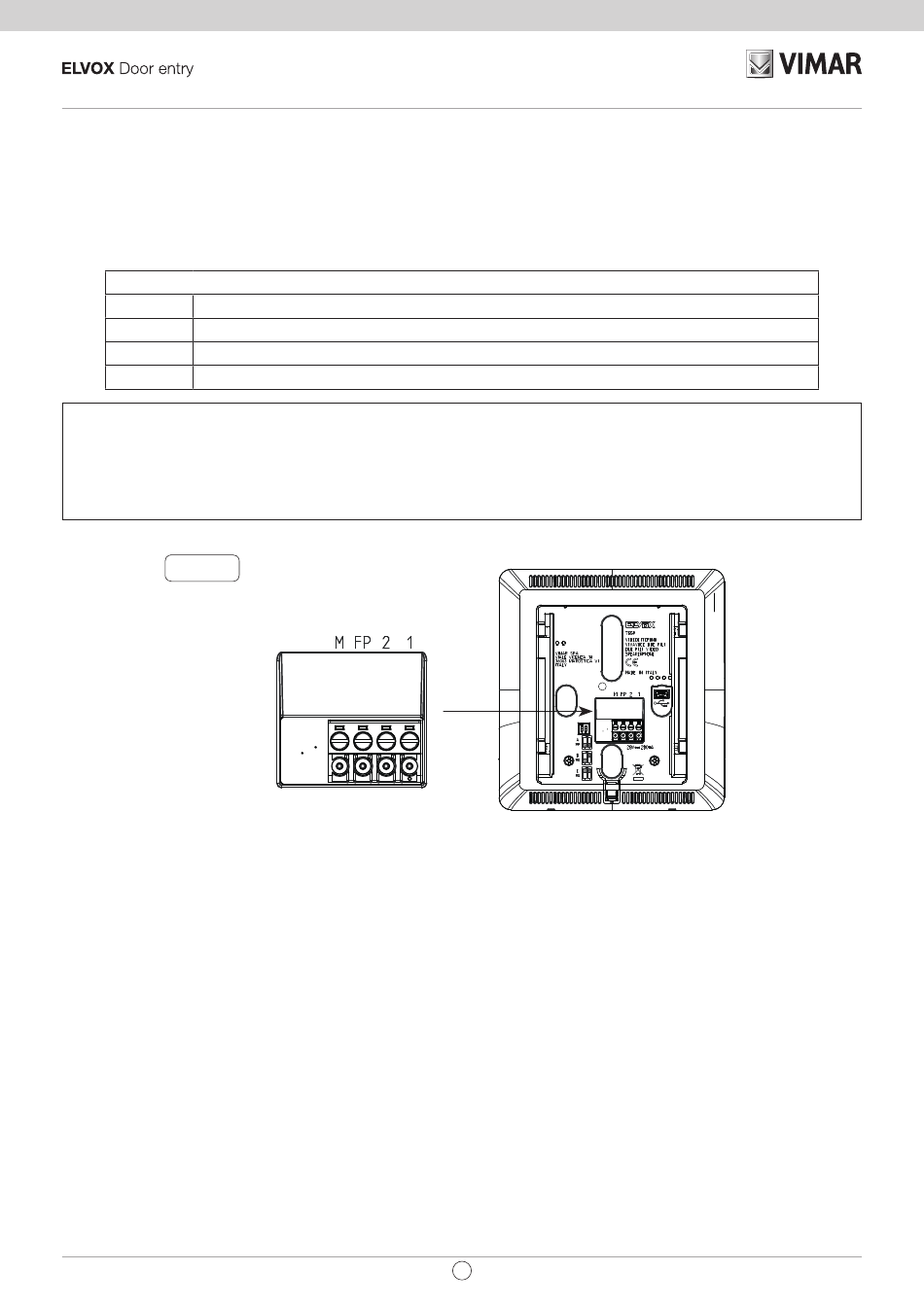

Abb. 5
6
Die maximale Anschlusslänge beträgt 10 m. Kann mittels Konfiguration über SaveProg
DE
