Massoth eMOTION 8FL Bedienungsanleitung Seite 9

Gleis/Track+
A4
+22V
A1
GND
A2
A3
Gleis/Track-

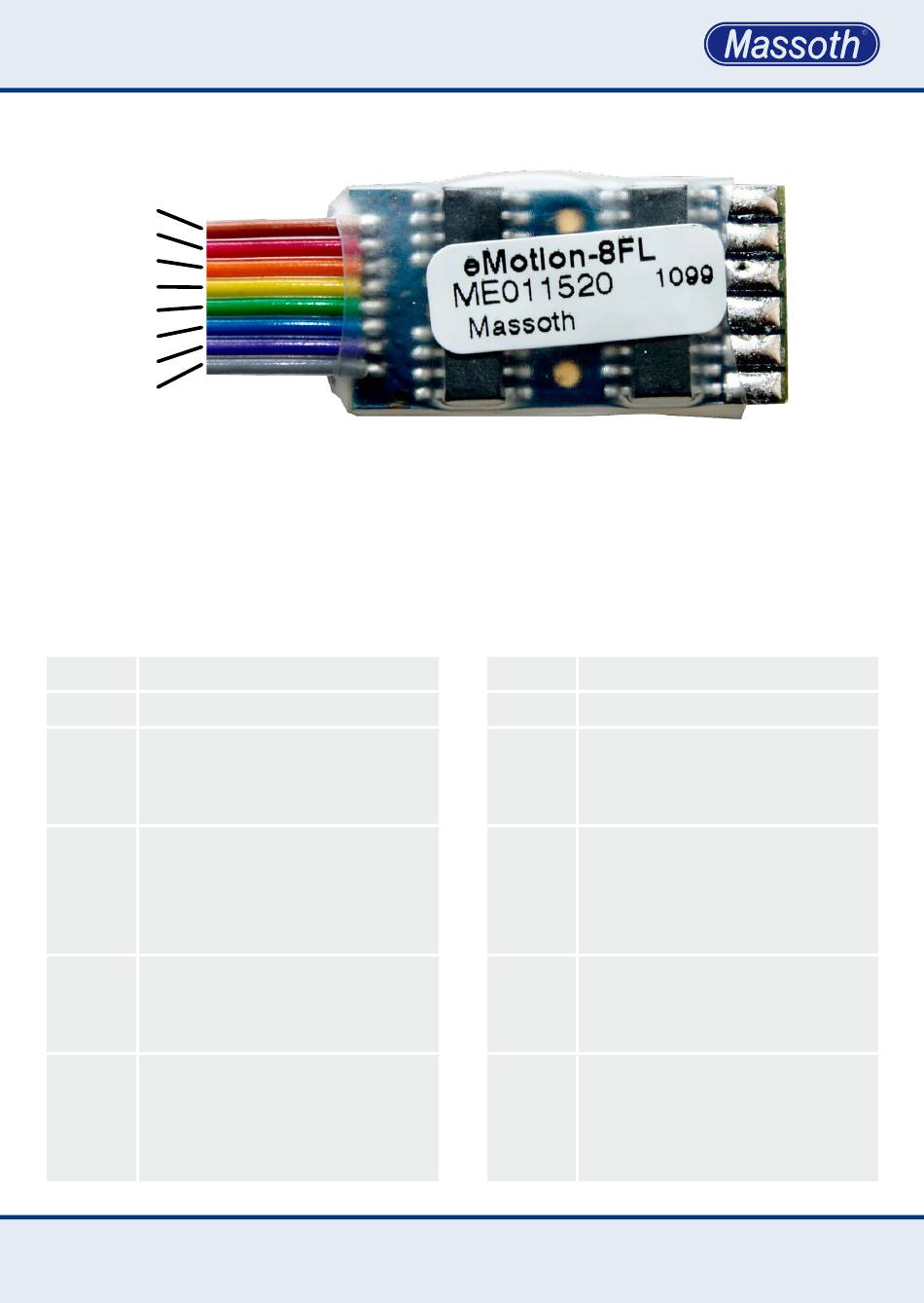

Abbildung 2: eMOTION 8FL Decoder Anschlußbelegung (Ansicht Kabelseite)
Illustration #2: eMOTION 8FL decoder pin assignment (Cable side view)
Die entsprechende Schnittstellen- und
Decoderbelegung finden Sie hier:
GL- Gleis (-) Graues Kabel
GL+ Gleis (+) Braunes Kabel
Dauerhafter (-) Pol (z.B.
GND
für einen Pufferanschluss)
Grünes Kabel + Lötpad
Gemeinsamer Anschluss (+)
für Lampen- und Funktions-
+ 22V
ausgänge
Orangenes Kabel + Lötpad
Funktionsausgang 1 (-),
A1
div. Blinkfunktionen, Impuls
Gelbes Kabel
Funktionsausgang 2 (-),
div. Blinkfunktionen, Impuls,
A2
Wechselblinker
Blaues Kabel
The respective interface and contact
assignment you will find here:
GL- track (-) grey wire
GL+ track (+) brown wire
GND (-) e. g. for a power
GND
buffer
Green wire + solder pad
Common terminal (+)
for light and function
+ 22V
outputs
Orange wire + solder pad
function output 1 (-),
A1
some flashing functions
Yellow wire
function output 2 (-),
some flashing functions,
A2
pulse, alternate flashing
Blue wire
A5
A6
+22V
GND
A7
A8
