hanseatic 65M90D0-E11319G Gebrauchsanleitung
Einbau-backofen mit digitaler zeitschaltuhr
Vorschau ausblenden
Andere Handbücher für 65M90D0-E11319G:
- Gebrauchsanleitung (100 Seiten) ,
- Gebrauchsanleitung (88 Seiten)
Verwandte Anleitungen für hanseatic 65M90D0-E11319G
Inhaltszusammenfassung für hanseatic 65M90D0-E11319G

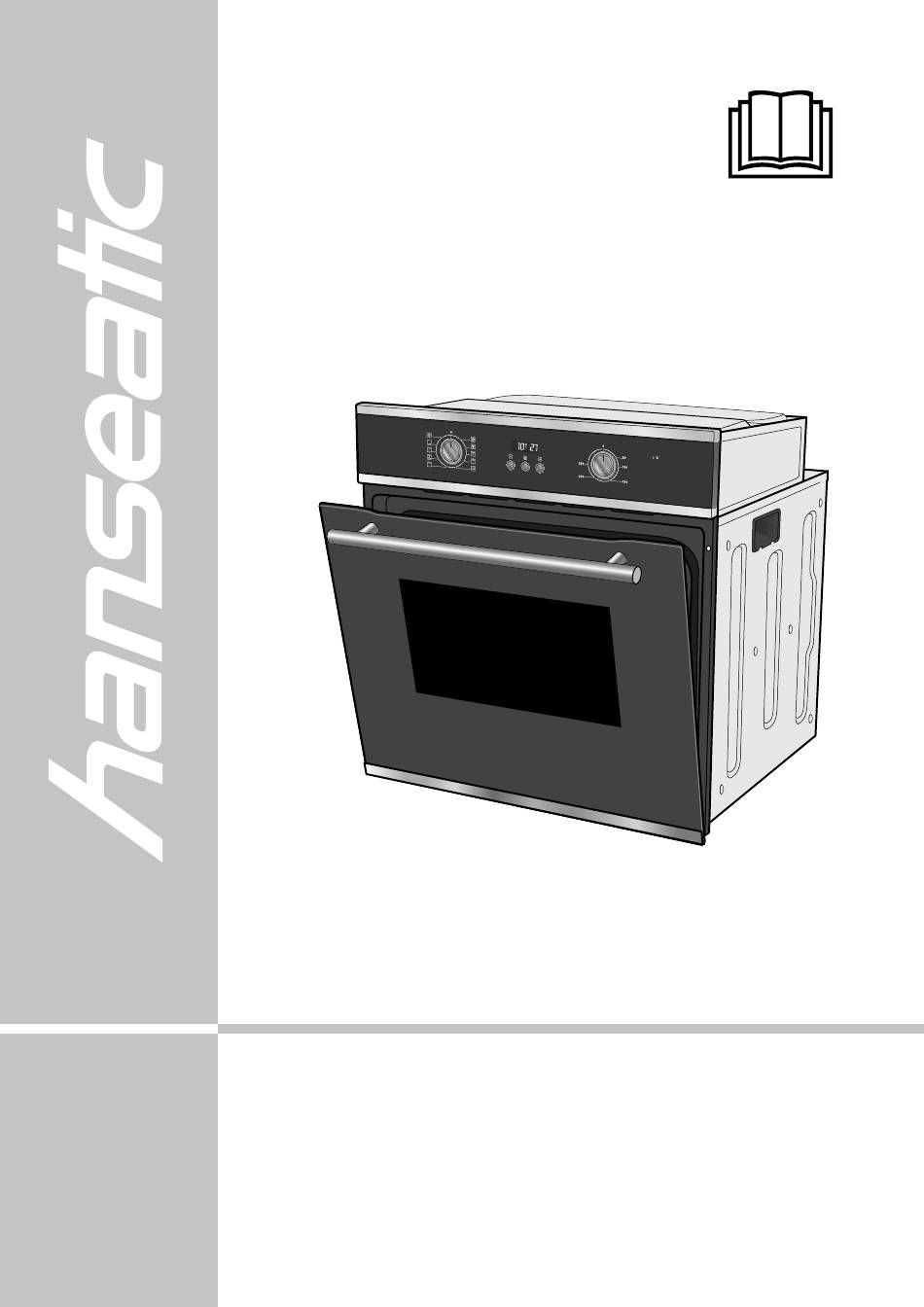

- Seite 1 65M90D0-E11319G Gebrauchsanleitung Einbau-Backofen Anleitung/Version: 197130 20190426 mit digitaler Zeitschaltuhr Bestell-Nr.: 9261 4660 Nachdruck, auch aus zugs- wei se, nicht ge stat tet!
-
Seite 2: Inhaltsverzeichnis
Trocknen mit Umluft (Dörren) ....DE-22 gemäß VO (EU) Nr. 66/2014 ....DE-38 Einkochen mit Umluft bzw. Technische Daten ........DE-39 Ober-/Unterhitze ......... DE-22 Auftauen ..........DE-23 Besonderheiten beim Ansetzen von Hefeteig ......... DE-23 Garraumbeleuchtung ein- und ausschalten ......DE-23 Einbau-Backofen 65M90D0-E11319G DE-2... -
Seite 3: Lieferung
Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Pro- dukts weiter. Einbau-Backofen 65M90D0-E11319G DE-3... -
Seite 4: Sicherheitshinweise
• Das Gerät entspricht der Schutz- klasse I und darf nur an eine Steck- Heiße Oberfläche dose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Achten Sie beim Anschließen darauf, dass die richtige Spannung anliegt. Nähere Informationen hierzu finden Sie auf dem Typenschild. Einbau-Backofen 65M90D0-E11319G DE-4... - Seite 5 Be nut zer in Gefahr brin gen. Nur spielsweise ältere Kinder)! au to ri sier te Fach kräf te dürfen die se Re pa ra tu ren ausführen. • Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit re- Einbau-Backofen 65M90D0-E11319G DE-5...
- Seite 6 • Wenn das Außenkühlgebläse defekt Abschalten immer auf Null zurück- ist, kann das Gerät schnell überhit- drehen! zen. Dadurch kann das Gerät noch • Braten oder Ku chen im Backofen mehr Schaden nehmen und brenn- nicht mit Papier abdecken. Gargut, Einbau-Backofen 65M90D0-E11319G DE-6...
- Seite 7 Der Einbau des Backofens • Beachten Sie, dass sich Fette, Öle in einen Hochschrank senkt das Ri- und Alkohol beim Braten leicht ent- siko, dass sich Kinder an der heißen zünden können. Backofentür verbrennen können. Einbau-Backofen 65M90D0-E11319G DE-7...
- Seite 8 Gegenstände. • Das Unterbrechen des Garvorgangs • Backofentür daher nicht als Stütze, („Pause“) schaltet das Gerät nicht ab. Sitzfläche oder Trittbrett verwenden. • Montieren Sie die mitgelieferten Schrauben vor Gebrauch des Back- ofens unbedingt. Einbau-Backofen 65M90D0-E11319G DE-8...
- Seite 9 Wenn Sie Geschirr direkt auf den Garraumboden stellen möchten, darf die Backofentemperatur 50 °C nicht überschreiten. Vorsicht beim Hantie- ren mit dem Geschirr – die Emaille kann leicht zerkratzt werden. • Backblechträger und eventuell einge- baute Teleskopschienen nicht im Ge- schirrspüler reinigen. Einbau-Backofen 65M90D0-E11319G DE-9...
-
Seite 10: Bedienelemente
Information Bedienelemente Gesamtüberblick Bedienblende Backblech Griffmulde Backofentür Grillrost Türgriff Fettpfanne Wrasenabzug Einbau-Backofen 65M90D0-E11319G D E - 1 0... - Seite 11 Eischalten des Geräts und zur Aktivierung des Eingabe-Modus wenn das Gerät heizt. Display 88 88 12 00 Anzeige „Automatik“; leuchtet, wenn ei- ne Programmierung aktiv ist Betriebsanzeige; leuchtet, wenn das Ge- rät eingeschaltet ist. Timer-Anzeige Einbau-Backofen 65M90D0-E11319G D E - 1 1...
-
Seite 12: Backofen Einbauen Und Anschließen
Lei sten oder einem Zwi schen bo den mit Lüf- stoffprofile, Klebestreifen und Schaumpolster tungs aus schnitt aus ge stat tet sein. innen, außen und auf der Geräterückseite. • Ziehen Sie alle Schutzfolien ab. Einbau-Backofen 65M90D0-E11319G D E - 1 2... -
Seite 13: Backofen Anschließen
Backofen vor dem Einbau stromlos. Drehen Sie dazu die Sicherung für die Steckdose her aus bzw. schalten Sie sie aus. 2. Stellen Sie alle Schalter des Backofens auf Null-Stellung. 3. Stecken Sie den Netzstecker in die Steck- dose. Einbau-Backofen 65M90D0-E11319G D E - 1 3... -
Seite 14: Backofen Einsetzen
2. Halten Sie zwischen dem Backofen und den Mö bel sei ten wän den einen gleich mä ßi gen Abstand. Verschließen Sie den Spalt über der Back ofenblende nicht. Einbau-Backofen 65M90D0-E11319G D E - 1 4... -
Seite 15: Letzte Vorbereitungen
Gerät ein- und in Standby diese Ansicht: schalten 88 88 12 30 88 88 8 30 Im Standby-Betrieb zeigt das Display dieses Bild. • Um das Gerät einzuschalten, drücken Sie den Taster 11 ca. 3 Sekunden lang. Einbau-Backofen 65M90D0-E11319G D E - 1 5... -
Seite 16: Erstinbetriebnahme
Staubablagerungen, die durch Lagerung und Transport entstanden sind, zuverlässig zu lösen, müssen Sie eine Vorreini- gung des Backofens durchführen. So schützen Sie Ihre Gesundheit und sorgen für schmack- hafte Kuchen und Braten. Einbau-Backofen 65M90D0-E11319G D E - 1 6... -
Seite 17: Das Außenkühlgebläse
Wrasenabzug aus dem Backofen treten, und verhindert, dass an gren zen de Mö bel zu heiß wer den. Der Luft aus tritt erfolgt durch den Wra- senabzug 8 zwischen Bedienblende und Back- ofen tür. 88 88 10 27 Einbau-Backofen 65M90D0-E11319G D E - 1 7... -
Seite 18: Den Backofen Benutzen
– je nach Ein schub hö he kommt sie stärker von unten oder von oben. Sie eignet sich besonders für überbackene Gerichte und Auf läu fe sowie Pizza. Das Backen und Braten ist allerdings nur auf ei- ner Einschubebene möglich. Einbau-Backofen 65M90D0-E11319G D E - 1 8... -
Seite 19: Garen Bzw. Backen Mit Unterhitze
Back blech, auf der mitt le ren Lei ste bei ca. – Fleisch mit Knochen braucht ungefähr 170–180 °C; 15–30 Minuten län ger zum Garen als ein ent spre chen der Braten ohne Knochen. Einbau-Backofen 65M90D0-E11319G D E - 1 9... -
Seite 20: Die Eco-Funktion
Die Betriebsanzeige 17 und die Temperatur- kontrollleuchte 15 leuchten. Brandgefahr! Der Backofen wird innen an der Rück- wand besonders heiß. • Legen Sie Grillgut nicht zu weit nach hinten an das Ende des Heizkörpers. Einbau-Backofen 65M90D0-E11319G D E - 2 0... - Seite 21 Bitte beachten! Die Grill zeit beträgt je nach Di- cke und Art des Grillguts ca. 6–10 Minuten pro Seite. Intensiv-Grillen Beim Intensiv-Grillen sind beide Grill-Elemente sowie das obere Heiz-Element des Backofens in Betrieb. Einbau-Backofen 65M90D0-E11319G D E - 2 1...
-
Seite 22: Trocknen Mit Umluft (Dörren)
9. Dann die Gläser vorsichtig herausnehmen und auf ein trockenes Tuch stel len. Vor Zug- rühren – sie könn ten sonst platzen. luft schüt zen (abdecken)! 10. Erst am näch sten Tag die Klam mern ent- fernen. Einbau-Backofen 65M90D0-E11319G D E - 2 2... -
Seite 23: Auftauen
Beleuch- tung des Backofen-Innenraums. 1. Benutzen Sie den linken Knebelschalter 9, um die Garfunktion „Auftauen“ einzustellen. Die Garraumbeleuchtung ist bei 2. Drücken Sie den Taster allen Beheizungsarten außer dem ECO-Modus eingeschal- tet. Einbau-Backofen 65M90D0-E11319G D E - 2 3... - Seite 24 Knebelschalters 9 in die „0“-Po- sition schaltet das Gerät nicht aus bzw. in den Standby-Modus zurück. Während des Betriebs (also während Sie etwas backen oder braten) können Sie die Garraumbeleuchtung nicht ab- schalten. Einbau-Backofen 65M90D0-E11319G D E - 2 4...
-
Seite 25: Übersicht Über Die Funktionen
Backofen in Betrieb ist oder nicht. Diese Beheizungsart wird zur Ermittlung des Energieverbrauchs im konventionellen Modus verwendet. Diese Beheizungsart wird zur Ermittlung des Energieverbrauchs im Umluftmodus und der Energieeffi- zienzklasse verwendet. Einbau-Backofen 65M90D0-E11319G D E - 2 5... -
Seite 26: Die Zeitschaltuhr (Automatikbetrieb)
Die Gardauer kann erscheint. zwischen 1 Minute und 10 Stunden 3. Drücken Sie Taster 10 oder 13, um in den eingestellt werden. Einstellungsmodus zu gelangen. Bei Stromausfall werden alle Pro- grammierungen gelöscht. Einbau-Backofen 65M90D0-E11319G D E - 2 6... -
Seite 27: Gardauer Und Endzeit Festlegen
Das Gerät schaltet sich in den Standby-Mo- dus; das Display zeigt die Uhrzeit, und die Anzeige 16 leuchtet. 6. Stellen Sie mit dem linken Knebelschalter 9 die gewünschte Gar- bzw. Backfunktion und mit dem rechten Knebelschalter 14 die ge- Einbau-Backofen 65M90D0-E11319G D E - 2 7... -
Seite 28: Programmierung Löschen
Der Signalton, den Sie am Ende einer einge- stellten Gardauer hören, hält normalerweise ca. 2 Minuten lang an. Diesen Signalton können Sie jederzeit abbrechen: • Drücken Sie einen beliebigen Taster kurz (weniger als 3 Sekunden). Einbau-Backofen 65M90D0-E11319G D E - 2 8... -
Seite 29: Pflege Und Wartung
Spül mit tel oder All zweck rei ni- ger, oder verwenden Sie Spe zi al pfle ge mit tel 3. Schließen Sie die Tür so weit, dass sie noch für Edel stahl-Ober flä chen. ca. 10 cm geöffnet ist. Einbau-Backofen 65M90D0-E11319G D E - 2 9... -
Seite 30: Glasscheiben Ausbauen, Reinigen Und Einbauen
3. Öffnen Sie die Tür ganz. 4. Klappen Sie die beiden Klappbügel 20 wie- 4. Nehmen Sie auch die mittlere Scheibe wie der ganz nach hinten. gezeigt aus der Halterung. Sie müssen die Backofentür jetzt bündig schließen können. Einbau-Backofen 65M90D0-E11319G D E - 3 0... -
Seite 31: Backofen Und Einschübe Reinigen
1. Reinigen Sie den Backofen und die Ein- schübe mög lichst nach je dem Ge brauch mit war mem Wasser und et was Spül mit tel oder All zweck rei ni ger. Einbau-Backofen 65M90D0-E11319G D E - 3 1... -
Seite 32: Backblechträger Aus- Und Einbauen
Die Backblechträger sind nicht spül- 3. Nehmen Sie die Backblechträger 27 heraus maschinenfest. wie gezeigt. 4. Reinigen Sie die Backblechträger mit war- • Reinigen Sie die Backblechträger mem Wasser und etwas Spülmittel. nicht im Geschirrspüler. Einbau-Backofen 65M90D0-E11319G D E - 3 2... -
Seite 33: Leuchtmittel Der Backofen Beleuchtung Auswechseln
Öffnung ein und schrauben Sie sie im Uhr- zeigersinn fest. run g aus schalten bzw. herausdre- 6. Nehmen Sie das Tuch wieder aus hen. dem Garraum heraus und schalten Sie die Sicherung wieder ein. 7. Stellen Sie die Uhr. Einbau-Backofen 65M90D0-E11319G D E - 3 3... -
Seite 34: Wenn´s Mal Ein Problem Gibt
Schaden nehmen und brennbare, an- grenzende Gegenstände in Brand stecken. • Schalten Sie das Gerät sofort aus, öffnen Sie die Backofentür und benutzen Sie den Herd nicht mehr! • Verständigen Sie unseren Service (siehe Seite DE-35). Einbau-Backofen 65M90D0-E11319G D E - 3 4... -
Seite 35: Service
Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Ga ran tie zeit für Sie mit Kos ten ver bun den. Durch Nichtbeach- tung dieser Anleitung ver ur sach te Schäden können leider nicht anerkannt werden. Einbau-Backofen 65M90D0-E11319G D E - 3 5... -
Seite 36: Umweltschutz Leicht Gemacht
Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenscho- nenden Verwertung zugeführt. Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyclinghof abgeben. Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler. Einbau-Backofen 65M90D0-E11319G D E - 3 6... -
Seite 37: Tabelle „Prüfgerichte
Gans Intensivgrill mit Umluft 180-195 75-90 Ober-/Unterhitze 200-210 18-23 Pizza Umluft 170-175 20-25 Bitte berücksichtigen Sie bei allen Angaben noch eine Vorheizdauer von 5–15 Minuten. Einschubebene von unten gerechnet 1. und 2. Seite Einbau-Backofen 65M90D0-E11319G D E - 3 7... -
Seite 38: Produktdatenblatt Gemäß Vo (Eu) Nr. 65/2014
Allgemeines Produktdatenblatt gemäß VO (EU) Nr. 65/2014 Warenzeichen hanseatic Modellkennung 9261 4660 / 65M90D0-E11319G Energieeffizienzindex 94,0 Energieeffizienzklasse auf einer Skala A+++ (höchste Effizienz) bis D (geringste Effizienz) Energieverbrauch konventionellen Modus 0,99 kWh/Zyklus Energieverbrauch Umluft-Modus 0,79 kWh/Zyklus Anzahl der Garräume Wärmequelle... -
Seite 39: Technische Daten
595 mm x 595 mm x mm Nischenmaße Backofen (H x B x T) 600 mm x 560 mm x 570 mm Maximal-Temperatur 250 °C Beleuchtung 230 V, 25 W, G9, T 300 °C Einbau-Backofen 65M90D0-E11319G D E - 3 9...
