Webasto Thermo Top E Einbauanleitung
Opel corsa c / opel tigra b
Vorschau ausblenden
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top E
6
4
1
2
3

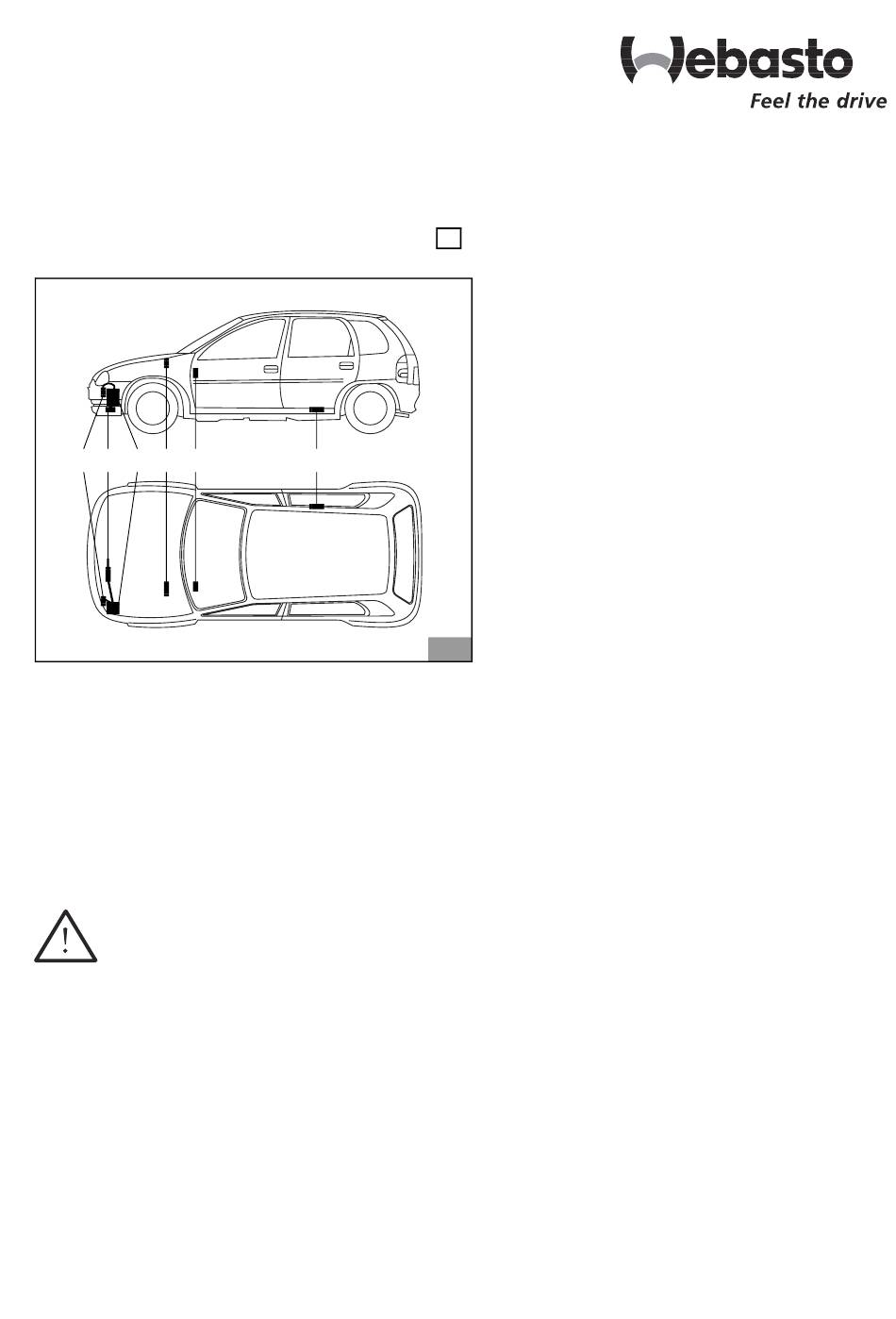

Legende zu Abbildung 1
1 Heizgerät Thermo Top E
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
4 Abgasschalldämpfer
5 Dosierpumpe
6 Brennluftansaugleitung
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann
Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können
schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und
Reparatur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur
Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 90 021 45C
e1
00 0003
5
1
Schutzgebühr 10.- EUR
Einbauanleitung
OPEL Corsa C
OPEL Tigra B
Benzin und Diesel
nicht bei Scheinwerferreinigungsanlage
nur für Linkslenker
Gültigkeit siehe Seite 2
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
- Seite 2 Thermo Top E Corsa C / Tigra B Inhaltsverzeichnis Gültigkeit Heizgerät / Einbaukit Vorwort Spezialwerkzeug Allgemeine Hinweise Vorarbeiten Einbauort Heizgerät Flachsicherungshalter und Gebläserelais Gebläseansteuerung Vorwahluhr und Option Sommer-/Winterschalter Einbau Halter Wassereinbindung Abgasanlage Einbau Heizgerät Brennstoffeinbindung Dosierpumpe Brennstoffentnahme Brennlufteinbindung Strebe montieren Abschließende Arbeiten...
-
Seite 3: Heizgerät / Einbaukit
Wasser-Heizgerät Thermo Top E - D mit Lieferumfang 706 82C OPEL Teilenummer 1 734 074 Zusätzlich erforderliche Teile: Einbaukit OPEL Corsa C / Tigra B Benzin und Diesel Thermo Top E 90 021 43E OPEL Teilenummer 1 734 087 Vorwort Diese Einbauanleitung gilt für den PKW OPEL Corsa C / Tigra B Benzin und Diesel - Gültigkeit siehe Seite 2 -... - Seite 4 Thermo Top E Corsa C / Tigra B Vorarbeiten - Die nicht zutreffende Jahreszahl Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle anbringen Motorraum ACHTUNG Batterie abklemmen! - Kühlmittel ablassen - Luftfiltergehäuse komplett ausbauen Fahrzeugaußenseite - Tankverschlussdeckel öffnen - Druck vom Tanksystem ablassen - Tankverschlussdeckel wieder schließen...
-
Seite 5: Flachsicherungshalter Und Gebläserelais
Corsa C / Tigra B Thermo Top E Flachsicherungshalter und Gebläserelais Nur für Fahrzeuge mit Innenraumüberwachung (siehe auch Schaltplan Abbildung 8) - Leitung gn/ws am Gebläserelais K3/86 auscrimpen - Flachsteckhülse abschneiden - Neue Flachsteckhülse auf beiliegende Leitung gn/ws, 0,75 mm , und Leitung gn/ws ancrimpen und in Relaissockel von Gebläserelais K3/86 einsetzen... - Seite 6 Heizbetriebes durch die Masseeinbindung an PIN 7 Gebläserelais Webasto am Alarmanlagensteuergerät durch das Zusatzrelais K3.1 Zusatzrelais Webasto K3.1 abgeschaltet. SG TT-E Heizgerät Thermo Top E Webasto ACHTUNG Kabelfarben Machen Sie Ihren Kunden darauf aufmerksam, dass die Innenraumüberwachung des Fahrzeuges während grün des Heizbetriebes abgeschaltet wird!
- Seite 7 - Leitung rt (5) vom Gebläserelais K3/87a mit Leitung bl (4) zum Stecker (3) des Gebläseschalter verbinden Legende zu Schaltplan Abbildung 10 Schaltplan Flachsicherung Webasto Gebläserelais Webasto gn/ws Widerstandsgruppe Fahrzeug Gebläseschalter Fahrzeug SG TT-E SG TT-E Heizgerät Thermo Top E Webasto Trennstelle Kabelfarben blau braun grün schwarz weiß...
-
Seite 8: Nur Für Fahrzeuge Mit Klimaautomatik
Kammer, PIN 14, des Steckers (1) einsetzen - Stecker (1) am Klimabedienteil wieder aufstecken Legende zu Schaltplan Abbildung 12 Schaltplan 6-poliger Stecker Webasto-Heizgerät 32-poliger Stecker Fahrzeug Klimabedienteil Fahrzeug SG TT-E SG TT-E Heizgerät Thermo Top E Webasto gn/ws gn/ws Kabelfarben grün weiß... -
Seite 9: Vorwahluhr Und Option Sommer-/Winterschalter
Corsa C / Tigra B Thermo Top E Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG Bei der Montage der Vorwahluhr nicht auf das LCD-Display drücken! HINWEIS Der dargestellte Einbauort der Vorwahluhr (1) und des Sommer-/Winterschalters (2) ist eine Empfehlung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen! - Bohrschablone für Vorwahluhr (1) an der... - Seite 10 Thermo Top E Corsa C / Tigra B Einbau Halter - Käfigmuttern gemäß Abbildung in vorhandene Bohrungen (1, 2, 3) einsetzen - Halter (1) mit zwei Schrauben M8 x 25 mm an Käfigmuttern (15/2, 15/3) mit Federringen und Karosseriescheiben befestigen...
-
Seite 11: Wasserschläuche Ablängen Und Vorbereiten
Corsa C / Tigra B Thermo Top E Wassereinbindung HINWEIS Alle Schlauchschellen mit 2 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! ACHTUNG Alle Schlauchschellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Im Folgenden wird eine Wassereinbindung des Heizgeräts "In Reihe"... -
Seite 12: Wasserschläuche Verlegen
Thermo Top E Corsa C / Tigra B Wasserschläuche verlegen Nur für Fahrzeuge mit Dieselmotor - Fahrzeugeigenen Wasserschlauch (1) von Motor- Wasseraustritt zum Wärmetauscher-Wassereintritt am Motor-Wasseraustritt abziehen - Verbindungsrohr 20 x 20 mm in fahrzeugeigenen Wasserschlauch (1) einsetzen und mit vorhandener Federbandschelle befestigen Nur für Fahrzeuge mit Benzinmotor... - Seite 13 Corsa C / Tigra B Thermo Top E - 90°-Bogen von Schlauch C gemäß Abbildung ausrichten - Schlauch C auf Verbindungsrohr 20 x 20 mm von fahrzeugeigenem Wasserschlauch Wärmetauscher-Wassereintritt aufstecken und mit Schlauchschelle befestigen - Distanzgummi schwarz (2) gemäß Abbildung...
- Seite 14 Thermo Top E Corsa C / Tigra B Abgasanlage ACHTUNG Bei der Verlegung der Abgasanlage auf genügend Abstand zu Schläuchen, Leitungen und benachbarten Bauteilen achten! Für alle Fahrzeuge außer 1.4 l Benzinmotor mit Automatikgetriebe Von der im Lieferumfang beiliegenden Abgasleitung zwei Teilstücke für Abgasleitung und Abgasleitungs-...
-
Seite 15: Heizgerät Einbauen
Corsa C / Tigra B Thermo Top E Einbau Heizgerät Heizgerät vormontieren - Deckel der Umwälzpumpe gegen beiliegenden Deckel „193°“ (2) tauschen - Abgasleitung Heizgerät-Abgasaustritt aufstecken und mit Schlauchklemme befestigen Heizgerät einbauen - Mecanyl-Brennstoffleitung Einbauort Heizgeräts kommend in den Motorraum verlegen... -
Seite 16: Brennstoffeinbindung
Thermo Top E Corsa C / Tigra B - Schlauch B gemäß Abbildung am Heizgerät- Wasseraustritt aufstecken und mit Schlauchschelle befestigen - Verbindungsrohr 20 x 20 mm in Schlauch B ein- setzen und mit Schlauchschelle befestigen - Schlauch C mit 90°-Bogen auf Verbindungsrohr... - Seite 17 Corsa C / Tigra B Thermo Top E - Wärmeschutzschlauch (2, 35/1) mit Mecanyl- Brennstoffleitung und Kabelbaum der Dosierpumpe gemäß Abbildung 34 und 35 an der Spritzwand nach rechts und weiter zum Unterboden des Fahrzeuges verlegen - Wärmeschutzschlauch (2) mit Mecanyl-Brennstoff- leitung und Kabelbaum der Dosierpumpe gemäß...
- Seite 18 Thermo Top E Corsa C / Tigra B - Wärmeschutzschlauch (2) mit Mecanyl-Brennstoff- leitung und Kabelbaum der Dosierpumpe gemäß Abbildung mit zwei beiliegenden Abstandshaltern (1, 3) an vorhandener Leitung (4) fixieren - Wärmeschutzschlauch (1) mit Mecanyl-Brennstoff- leitung und Kabelbaum der Dosierpumpe gemäß...
-
Seite 19: Nur Für Fahrzeuge Mit Benzinmotor
Corsa C / Tigra B Thermo Top E Dosierpumpe Nur für Fahrzeuge mit Dieselmotor HINWEIS Einbaulage der Dosierpumpe beachten, siehe „Einbauanweisung“! Der Einbauort der Dosierpumpe (3) ist gemäß Abbildung rechts neben dem Fahrzeugtank! - Bohrung, Ø 9 mm, an Position 1 bohren... - Seite 20 Thermo Top E Corsa C / Tigra B HINWEIS Das Ablängen der Mecanyl-Brennstoffleitung und des Kabelbaums der Dosierpumpe ist bei Benzin- und Dieselfahrzeugen gleich! - Mecanyl-Brennstoffleitung (1) an der Dosierpumpe (3) ablängen und unter Verwendung von Schlauch- stück (4) und Schlauchschellen Ø 10 mm an der Druckseite der Dosierpumpe (3) (Seite mit Stecker) anschließen...
- Seite 21 Corsa C / Tigra B Thermo Top E - Tankentnehmer (1, 3, 49/1) gemäß Abbildung 48 und 49 in die Tankarmatur (2, 49/2) einsetzen und unter Verwendung von Dichtung, Scheibe und selbstsichernder Mutter befestigen (Anzugs- drehmoment 5 Nm) - Tankarmatur (4) nach Herstellerangaben wieder...
-
Seite 22: Abgasanlage Verlegen Für Fahrzeuge Mit Schaltgetriebe
Thermo Top E Corsa C / Tigra B - Mecanyl-Brennstoffleitung (2) gemäß Abbildung mit beiliegendem Clip (1) an vorhandener Leitung fixieren - Mecanyl-Brennstoffleitung (2) gemäß Abbildung mit beiliegendem Abstandshalter (3) an vorhandener Leitung fixieren - Mecanyl-Brennstoffleitung (1) an der Dosierpumpe (3) ablängen und unter Verwendung von Schlauch-... -
Seite 23: Abgasanlage Verlegen Für Fahrzeuge Mit Automatikgetriebe
Corsa C / Tigra B Thermo Top E - Abgasleitung (1) auf Abgasschalldämpfer (55/2) aufstecken und mit Schlauchklemme befestigen Abgasanlage verlegen für Fahrzeuge mit Automatikgetriebe - Sechskant-Einnietmutter M8 (1) in vorhandene Bohrung einsetzen - Vorhandene Bohrung (1) im Lochband (2) auf Ø... - Seite 24 Thermo Top E Corsa C / Tigra B - Abgasschalldämpfer (1) gemäß Abbildung mit Schraube M6 x 20 mm (2) und Bundmutter am Lochband (59/1) befestigen - Schraube M6 x 20 mm (2) gemäß Abbildung in den Winkel (1) einstecken - Winkel (1) mit vorhandener Schraube befestigen - Abgasleitung (1) vom Heizgerät kommend am...
-
Seite 25: Brennlufteinbindung
Corsa C / Tigra B Thermo Top E Brennlufteinbindung HINWEIS Einbaulage des Brennluftansaugschalldämpfers beachten, siehe „Einbauanweisung“! - Bohrung an Position 2, Ø 6,5 mm, für Halteclip bohren - Bohrung (3), Ø 6,5 mm, bohren - Halteclip (1) mit Spreizniet in Bohrung an Position 2... -
Seite 26: Abschließende Arbeiten
Thermo Top E Corsa C / Tigra B Abschließende Arbeiten - Demontierte Teile in umgekehrter Reihenfolge wieder montieren - Alle Schlauchleitungen, Schlauch- und Rohrschellen sowie alle elektrischen Anschlüsse auf festen Sitz prüfen - Alle losen Leitungen mit Kabelbindern sichern - Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl ML, Bestell-Nr. 111329) einsprühen - Werkzeuge, wie z. -
Seite 27: Biegeschablone Tankentnehmer
Corsa C / Tigra B Thermo Top E Biegeschablone Tankentnehmer... - Seite 28 Webasto AG Kraillinger Straße 5 - 82131 Stockdorf Hotline: (01805) 70 74 00 - Hotfax: (01805) 55 92 353 http://www.webasto.de Printed in Germany 10/04 Druck: Steffen...
