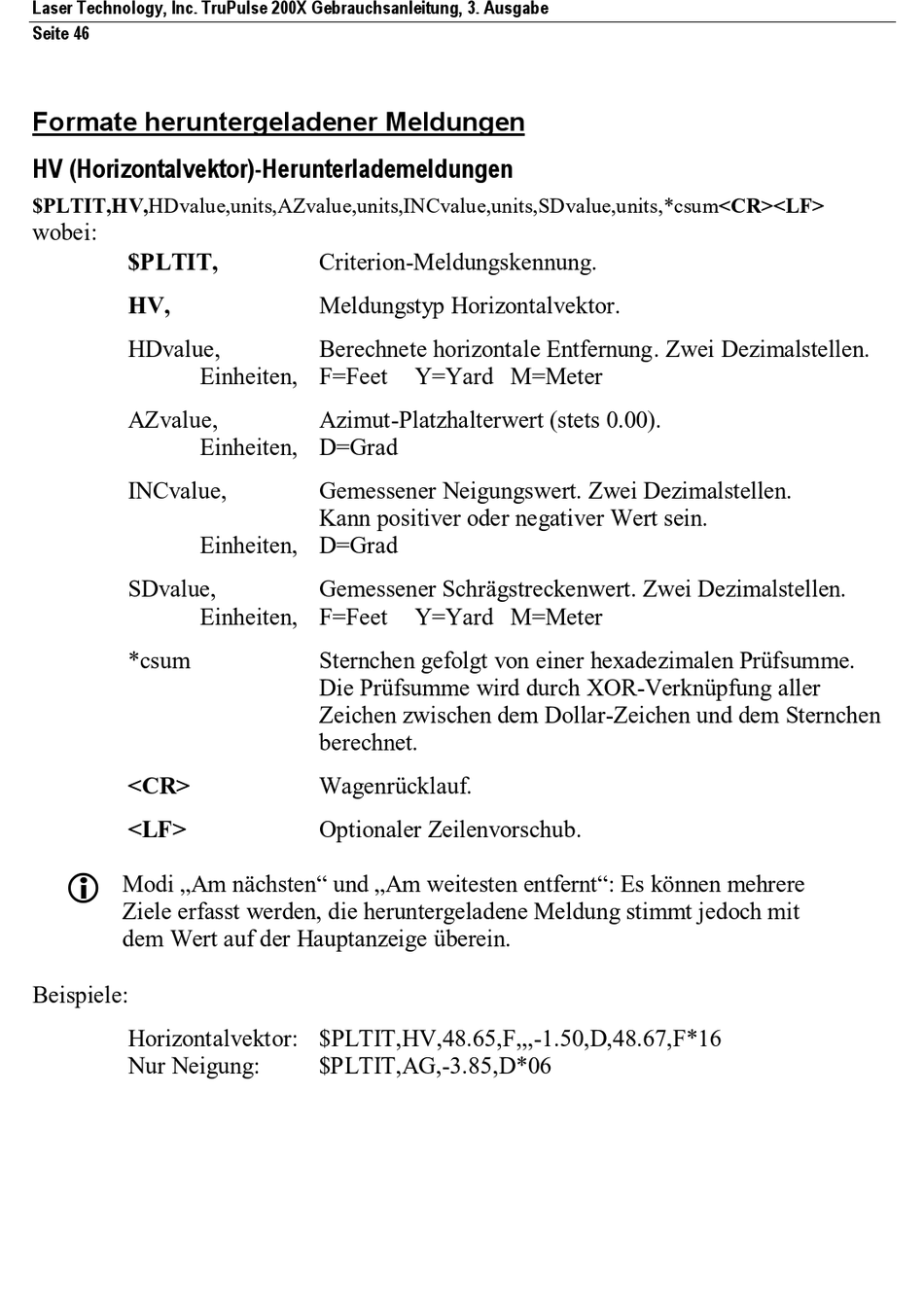

Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe
Seite 46
Formate heruntergeladener Meldungen
HV (Horizontalvektor)-Herunterlademeldungen
$PLTIT,HV,HDvalue,units,AZvalue,units,INCvalue,units,SDvalue,units,*csum<CR><LF>
wobei:
$PLTIT,
HV,
HDvalue,
Einheiten, F=Feet
AZvalue,
Einheiten, D=Grad
INCvalue,
Einheiten, D=Grad
SDvalue,
Einheiten, F=Feet
*csum
<CR>
<LF>
Modi „Am nächsten" und „Am weitesten entfernt": Es können mehrere
Ziele erfasst werden, die heruntergeladene Meldung stimmt jedoch mit
dem Wert auf der Hauptanzeige überein.
Beispiele:
Horizontalvektor: $PLTIT,HV,48.65,F,,,-1.50,D,48.67,F*16
Nur Neigung:
Criterion-Meldungskennung.
Meldungstyp Horizontalvektor.
Berechnete horizontale Entfernung. Zwei Dezimalstellen.
Y=Yard M=Meter
Azimut-Platzhalterwert (stets 0.00).
Gemessener Neigungswert. Zwei Dezimalstellen.
Kann positiver oder negativer Wert sein.
Gemessener Schrägstreckenwert. Zwei Dezimalstellen.
Y=Yard M=Meter
Sternchen gefolgt von einer hexadezimalen Prüfsumme.
Die Prüfsumme wird durch XOR-Verknüpfung aller
Zeichen zwischen dem Dollar-Zeichen und dem Sternchen
berechnet.
Wagenrücklauf.
Optionaler Zeilenvorschub.
$PLTIT,AG,-3.85,D*06
