- Seite 1 Bedienungsanleitung Criterion RD 1000 Stand 01/2009...
-
Seite 2: Grundlegende Funktionen

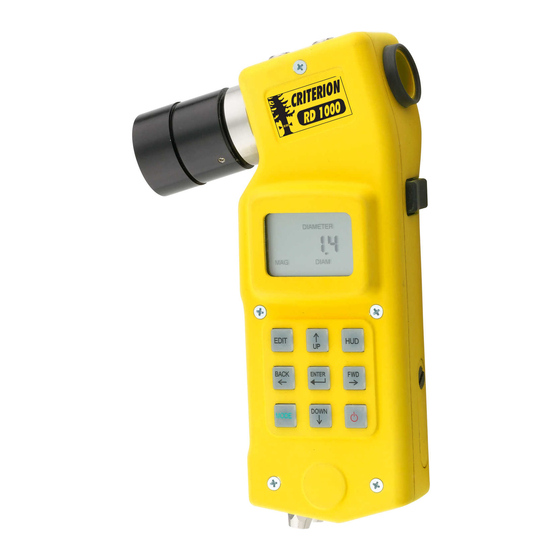

Elektronisches Forstmessinstrument RD 1000 Gebrauchsanleitung 1. Einleitung Das RD 1000 ist speziell für forstliche Messungen konzipiert. Es ist ein optisches Messinstrument, das mit Hilfe der integrierten Elektronik in Echtzeit Messergebnisse bzgl. BAF, Baumhöhe und Stammdurchmesser liefert. Mit dem RD 1000 sind 5 verschiedene Messungen möglich: 1. - Seite 3 2.3 Bedientasten (siehe Abbildung) EDIT Aktiviert die Editor-Funktion ↑ UP System-Menü: Ändert den angezeigten Wert Edit-Funktion: Vergrößert den angezeigten Wert HUD-Helligkeit: Vergrößert den Wert Kurze Betätigung: Aktiviert die interne LED-Anzeige und zeigt den Helligkeitswert an Lange Betätigung: Ändert die interne LED-Skala von Maßstab innen liegend (SLD) zu Maßstab außen liegend (GAP) oder umgekehrt BACK ←...
- Seite 4 Weitere Tasten Nebenstehende Abbildung zeigt die Lage der Messtaste und der Skalenverstelltaste Messtaste Kurzer Tastendruck: - Aktiviert die interne LED-Anzeige Messtaste (30 Sekunden lang, falls keine weitere Taste gedrückt wird) - Instrument ist vorbereitet, Messungen zu Bäumen etc. durchzuführen Taste gedrückt halten: Aktiviert den Neigungssensor, Neigungs- messwerte werden laufend aktualisiert.
- Seite 5 Fehler-Meldungen Fehler-Meldungen werden je nach Ursache bzw. aktivierter Funktion entweder auf dem externen LCD- Display oder auf dem internen Display angezeigt. Code Erklärung Abhilfe E 01 Instabiler Neigungsmesswert Instrument ruhig halten, bevor die Messtaste losgelassen wird. E 02 Berechnungsfehler, ausgelöst entweder Wiederholung der Messung durch unbrauchbare Messgeometrie oder durch Eingabe eines falschen Messwertes...
- Seite 6 LED Massstab Der LED Massstab steht in zwei unterschiedlichen Ausführungen zur Verfügung: Innen liegend (SLD) oder außen anliegend (GAP), siehe Abbildungen unten. GAP: außen anliegend SLD: innen liegend Ändern der Maßstab-Ausführung HUD-Taste etwas länger drücken, die neue Einstellung, SLD oder GAP wird angezeigt. Nach 3 Sekunden wird die Anzeige ausgeblendet.
- Seite 7 Vergrößerungsvorsatz einsetzen Der Vergrößerungsvorsatz ist entsprechend der Abb. Vergr.-Vorsatz Gewindering rechts durch leichtes Rechtsdrehen einzuschrauben. Durch Linksdrehen wird der Vergrößerungsvorsatz abgenommen. Konstante für den Vergrößerungsvorsatz aktivieren/deaktivieren • Mode-Taste sooft drücken, bis im Display das SYS-Symbol erscheint • Mit FWD oder BACK, bis SYS MAG angezeigt wird, und OFF oder ON •...
-
Seite 8: Baf-Messung - Innerhalb/Außerhalb Messung
4. BAF-Messung – Innerhalb/Außerhalb Messung 4.1 BAF-Messung Bei der BAF-Messung wird auf Basis eines BAF-Faktors visuell bestimmt, ob ein Baum innerhalb oder außerhalb eines gegebenen Radius ist. Die Mode-Taste sooft drücken, bis das BAF-Symbol zusammen mit dem BAF-Faktor und dem Edit-Symbol angezeigt wird. -
Seite 9: Dendrometer-Funktionen
Für weitere Eingaben der Horiontal-Distanz (Laser oder manuell) die BACK-Taste drücken und die obigen Schritte wiederholen. Direkt nach der Eingabe der Horizontal-Distanz, manuell oder über einen Laser, wird auf dem externen Display angezeigt, ob der Baum innerhalb (In) oder außerhalb (Out) des Probekreises liegt. - Seite 10 Um den Durchmesser in einer anderen Höhe zu messen, die Messtaste erneut gedrückt halten, in die gewünschte Höhe schwenken, Messtaste loslassen und mit der Skalenverstelltaste den Durchmesser bestimmen. Hinweis: In den meisten Situationen wird sich die Ausführung GAP (Maßstab außen anliegend) bei der Stammdurchmesser-Messung am besten eignen.
-
Seite 11: Pflege Und Wartung
Wenn der Stamm zwischen die Enden des LED-Maßstabes paßt, die Messtaste loslassen. Die ermittelte Höhe wird in beiden Displays angezeigt. Zur Überprüfung oder für eine neue Messung ist die Messtaste erneut zu drücken und fest zu halten und wie oben zu verfahren. Um das Messergebnis auf die Schnittstelle zu geben, die DOWN-Taste drücken. -
Seite 12: Technische Daten
7. Technische Daten Abmessungen 7 x 5 x 16,5 cm Gewicht 500 g Schnittstellen RS232, NMEA 0183 Stromversorgung 3,0 V DC Batterie 2 Stk. AA oder 1 Stk. CRV3 Messzeit AA: ca. 20 Stunden CRV3: ca. 40 Stunden Einsatzbereich -30°C - +60°C Optik Normal: Vergrößerungsvorsatz: 2,00 –...
