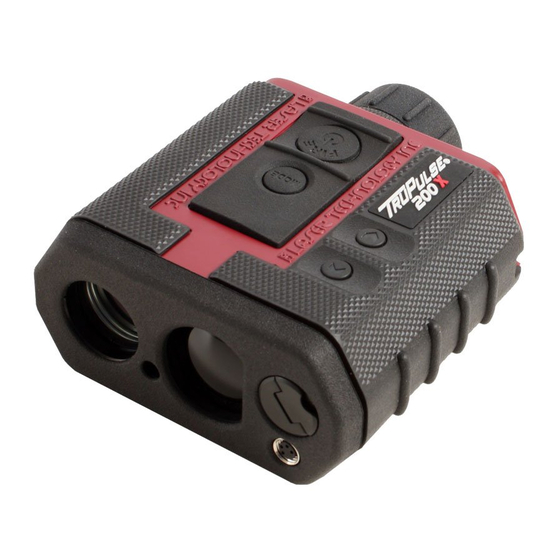

Laser Technology TruPulse 200X Gebrauchsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Laser Technology TruPulse 200X

Inhaltszusammenfassung für Laser Technology TruPulse 200X

  • Seite 2 Copyright-Vermerk: Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stellen keine Verpflichtung seitens Laser Technology Inc. dar. Kein Teil dieser Anleitung darf in beliebiger elektronischer oder mechanischer Form, einschließlich durch Fotokopie, Aufzeichnung oder unter Verwendung von Informationsspeicherungs- und -abrufsystemen, für andere Zwecke als dem persönlichen Gebrauch durch den...
  • Seite 3 Laser Technology, Inc. ® TruPulse 200X Gebrauchsanleitung Sprachen 1. English 2. Español 3. Français 4. Deutsch 5. 日本語 6. 汉语被简化...

  • Seite 5: Inhaltsverzeichnis

    LTI TruPulse 200X Gebrauchsanleitung - Inhaltsverzeichnis Seite 1 Inhaltsverzeichnis Vorsichtsmaßnahmen ....................3 Abschnitt 1 – Überblick über den LTI TruPulse 200X ..........5 Betriebsmodi ....................... 5 Auspacken des TruPulse 200X ..................5 Funktionsprinzip des TruPulse 200X ................6 Laser-Entfernungsmesser ..................6 Ziele ........................
  • Seite 6 Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 2 Abschnitt 5 – Messmodi .................... 32 Entfernungsmessungen....................32 Anmerkungen zu Messungen ..................33 Neigungsmessungen....................34 Prozentuale Neigung ....................34 Höhen-Modus ......................35 2-Punkt-Höhen-Modus ....................38 2D Verbindungsvektor-Modus ..................39 Abschnitt 6 – Serielle Schnittstelle ................42 Formatparameter ......................

  • Seite 7: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen Seite 3 Vorsichtsmaßnahmen Nicht länger direkt in den Laserstrahl blicken. Das Modell TruPulse® 200X ist konzipiert, um die Anforderungen der US-Behörde FDA bzgl. Augensicherheit zu erfüllen, und ist gemäß den Grenzwerten der Klasse 1 als augensicher eingestuft. Das bedeutet, dass unter normalen Bedingungen beim direkten Blick in den Laserstrahl nahezu keine Gefahren auftreten.
  • Seite 8 Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 4...

  • Seite 9: Abschnitt 1 - Überblick Über Den Lti Trupulse 200X

    Neigung Zielmodi Firmwareversion 3-Punkt-Höhen-Modus Kontinuierlich 2D Verbindungsvektor-Modus Auspacken des TruPulse 200X Beim Auspacken des TruPulse 200X prüfen Sie bitte, ob alle bestellten Teile vorhanden und unbeschädigt sind. Grundlegender Lieferumfang Kompatibles Zubehör • TruPulse 200X • Laubfilter • Tragetasche • Stativ •...

  • Seite 10: Funktionsprinzip Des Trupulse 200X

    LASER-Indikator wird angezeigt, wenn Laserenergie ausgestrahlt wird. Der Laser kann maximal 10 Sekunden lang aktiv sein. Der TruPulse 200X hat ein breites Empfindlichkeitsspektrum und kann an reflektierenden und nicht reflektierenden Zielen eingesetzt werden. Informationen über gute und weniger gute Ziele sind unter TruTargeting auf der nächsten Seite zu finden.

  • Seite 11: Trutargeting

    Abschnitt 1 – Überblick über den LTI TruPulse 200X Seite 7 TruTargeting Der TruPulse 200X liefert automatisch die beste Genauigkeit und Reichweite zu einem definierten Ziel. Die maximale Reichweite hängt von der Qualität des Ziels und den Umgebungsbedingungen ab. Beim Anvisieren eines nicht reflektierenden Ziels (nicht kooperativ) beträgt die maximale Reichweite ca.

  • Seite 12: Neigungssensor

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 8 Neigungssensor Der integrierte Neigungssensor misst vertikale Winkel, mit denen der TruPulse 200X die Höhe und Höhenänderungen berechnet sowie den neigungskorrigierten Horizontalabstand ermittelt. Das waagerecht gehaltene Gerät ist bei 0° und wird nach oben bis +90° und unten bis -90°...

  • Seite 13: Abschnitt 2 - Kurzanleitung Zur Inbetriebnahme

    Seite 9 Abschnitt 2 – Kurzanleitung zur Inbetriebnahme Legen Sie die Batterie ein (Seite 10). Drücken Sie , um den TruPulse 200X einzuschalten. Wählen Sie ein Ziel aus, beispielsweise eine gegenüberliegende Wand oder einen nahen Baum. Für dieses Beispiel sollte das Ziel ca.

  • Seite 14: Abschnitt 3 - Grundlegender Betrieb

    Hinweis: Führen Sie die obigen Anweisungen in umgekehrter Reihenfolge aus, um die Batterie zu entnehmen. Batteriespannung Der TruPulse 200X überwacht laufend die Batteriespannung. LTI hat einen akzeptablen Spannungsbereich definiert, in dem das Gerät ausreichend Batteriespannung erhält, um vorschriftsmäßig zu funktionieren. Batteriesymbol Erläuterung...

  • Seite 15: Tasten

    Abschnitt 3 – Grundlegender Betrieb Seite 11 Tasten Der TruPulse 200X hat ein Tastenfeld mit 4 Tasten an der Geräteoberseite. Die Tasten bieten einfachen Zugriff auf die Gerätefunktionen. In dieser Gebrauchsanleitung werden die Tasten mit der Ausrichtung des Lasers wie in Abbildung 6 bezeichnet.

  • Seite 16: Anzeigeindikatoren

    Seite 12 Abschalten des TruPulse 200X Drücken Sie gleichzeitig die Tasten , um das Gerät manuell abzuschalten. Um Batterie zu sparen, schaltet sich der TruPulse 200X automatisch ab, wenn während einer definierten Zeit keine Tasten betätigt werden: • Bluetooth AUS: 2 Min.
  • Seite 17 Geradlinige Entfernung zwischen TruPulse strecken- 200X und Ziel. Messmodus Horizontal- Neigungskorrigierte Entfernung zwischen entfernungs- TruPulse 200X und Ziel, projiziert in die Messmodus horizontale (XY) Ebene. Vertikal- Neigungskorrigierte Entfernung zwischen TruPulse 200X und Ziel, projiziert in die entfernungs- vertikale (Z) Ebene.

  • Seite 18: Anzeigenindikatortest

    Anzeigenindikatortest angezeigt. Anzeigenindikatortest So wird überprüft, ob alle Anzeigenindikatoren korrekt funktionieren: Beginnen Sie mit dem abgeschalteten TruPulse 200X und halten Sie gedrückt. Vergleichen Sie die Anzeige im Sucher mit Abbildung 7 (Seite 12), um zu überprüfen, ob alle Indikatoren korrekt funktionieren.

  • Seite 19: Fehlercodes

    Fehlercodes Fehlerzustände können bei in einer Messung oder in der Hardware des Systems auftreten. Damit Sie keine fehlerhaften Messungen erhalten, überwacht der TruPulse 200X sowohl die Hardware des Systems als auch die Messungen. Fehlercodes erscheinen auf der Hauptanzeige im Format „E xx“, wobei „xx“...

  • Seite 20: Okular

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 16 Okular Das Okular befindet sich an der Rückseite des TruPulse 200X. Es umfasst einen Sucher mit 7X-Vergrößerung.  Okulardeckel: Der Okulardeckel schützt die Innenbauteile vor Sonnenlicht. Der Okulardeckel muss stets angebracht sein, wenn der TruPulse 200X nicht verwendet wird.

  • Seite 21: Laubfilter

    Kante des Filters mit der geraden Kante des Objektivs fluchten. Drücken Sie den Laubfilter ganz in den Objektivhohlraum. Abbildung 10  Informationen über die Benutzung des Filterzielmodus finden Sie auf Seite 24. Bezugsmesspunkt Der Messpunkt des TruPulse 200X befindet sich in der Mitte des Geräts und ist das ¼-20-Gewinde.

  • Seite 22: Halsriemen

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 18 Halsriemen Machen Sie die zwei Anbringungsstellen an der Rückseite des TruPulse 200X ausfindig. Fädeln Sie ein Ende des Befestigungsriemens in eine Seite der Öse ein und weiter hindurch zur anderen Seite.

  • Seite 23: Serieller Anschluss

    Abschnitt 3 – Grundlegender Betrieb Seite 19 Serieller Anschluss Der TruPulse 200X umfasst einen seriellen Anschluss auf der Vorderseite, über den Messdaten heruntergeladen werden können. Informationen über die serielle Datenschnittstelle finden Sie auf Seite 42. Wiederherstellen der Voreinstellungen Die Voreinstellungen des TruPulse 200X können wiederhergestellt werden. Dies hat Auswirkungen auf einige der Systemsetup-Optionen.

  • Seite 24: Abschnitt 4 - Systemsetup-Modus

    Wenn Sie die Taste bei angezeigtem „br05“ drücken, wird als nächstes „br01“ eingeblendet. Drücken Sie , um die Helligkeitsstufe zu übernehmen und zur Messanzeige zurückzukehren.  Bei jedem Einschalten des TruPulse 200X wird automatisch wieder die Helligkeitsstufe verwendet, die bei der letzten Verwendung eingestellt war.

  • Seite 25: Maßeinheit

    Yard und Grad • Yard und prozentuale Neigung Drücken Sie , um die Maßeinheit zu übernehmen und zur Messanzeige zurückzukehren.  Bei jedem Einschalten des TruPulse 200X wird automatisch wieder die Maßeinheit verwendet, die bei der letzten Verwendung eingestellt war...

  • Seite 26: Filtermodus

    Eine typische Maximalentfernung beträgt 107 m bis zu einem 7,5 cm großen Prisma. •  Bei jedem Einschalten des TruPulse 200X wird automatisch wieder die Filtermodus-Einstellung verwendet, die bei der letzten Verwendung eingestellt war. • Wenn der Filtermodus aktiviert und der Laubfilter angebracht ist, wird die Empfindlichkeit des Lasers verringert, damit der Laser nur Impulse von einem reflektierenden Ziel erkennt.

  • Seite 27: Kontinuierlicher Modus

    Abschnitt 4 – Systemsetup-Modus Seite 23 Kontinuierlicher Modus In diesem Modus kann der TruPulse 200X nach dem Erfassen des Ziels laufend weitere Ziele erfassen, bis losgelassen wird. Wenn losgelassen wird, erscheint das zuletzt erfasste Ziel in der Hauptanzeige. Drücken Sie so lange , bis die Option „Con“...

  • Seite 28: Zielmodi

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 24 Zielmodi Drücken Sie so lange , bis die Option „tArg“ angezeigt wird. Drücken Sie oder , um die vorherige bzw. nächste Zielmodus-Option anzuzeigen. • Std: Standard Einzelmessmodus Abbildung 16 •...
  • Seite 29 Das am nächsten liegende Messziel wird stets in der Hauptanzeige angezeigt. Abbildung 18 Drücken Sie , um die Zielmodus-Option zu übernehmen und zur Messanzeige zurückzukehren.  Bei jedem Einschalten des TruPulse 200X wird automatisch wieder die Zielmodus-Einstellung verwendet, die bei der letzten Verwendung eingestellt war.

  • Seite 30: Gate

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 26 Gate In diesem Modus erfasst der TruPulse 200X nur Ziele über dem ausgewählten Gate-Wert. Drücken Sie so lange , bis die Option „gAtE“ angezeigt wird. Drücken Sie oder , um die vorherige bzw. nächste Gate-Option anzuzeigen.
  • Seite 31 • Wenn der Gate-Wert kleiner als 1 m, 4 Feet oder 2 Yards ist, wird er als KEIN GATE behandelt. • Bei jedem Einschalten des TruPulse 200X wird automatisch wieder die Gate-Einstellung verwendet, die bei der letzten Verwendung eingestellt war.

  • Seite 32: Baudrate

    57600 • 115 = 115200 Abbildung 20 Drücken Sie , um die die Baudraten-Option zu übernehmen und zur Messanzeige zurückzukehren.  Bei jedem Einschalten des TruPulse 200X wird automatisch wieder die Baudraten-Einstellung verwendet, die bei der letzten Verwendung eingestellt war.

  • Seite 33: Bluetooth

    TruPulse 200X und einem PC-Gerät mit aktiviertem Bluetooth. • TruPulse Bluetooth ist ein Slave-Gerät. Bluetooth-Master-Geräte können den TruPulse 200X erkennen, wenn das Gerät eingeschaltet wird und die Bluetooth-Option aktiviert ist. Drücken Sie kurz , bis die Option „bt“ angezeigt wird.
  • Seite 34 Verwendung eingestellt war. • Bluetooth Version 2.0 Klasse 2.1 + EDR-Modul. Schließen Sie den TruPulse 200X anhand der Anweisungen unten an ein anderes Bluetooth-Gerät an. Diese Informationen dienen als allgemeine Richtlinie.  Einschlägige Informationen finden Sie in der Produktdokumentation für das jeweilige Bluetooth-Gerät.

  • Seite 35: Firmwarerevisionsnummer

    Abschnitt 4 – Systemsetup-Modus Seite 31 Firmwarerevisionsnummer Drücken Sie kurz , bis die Option Firmwarerevision angezeigt wird. In Abbildung 22 ist die Firmwarerevisionsnummer 1459. Abbildung 22 Drücken Sie , um zur Messanzeige zurückzukehren.  Der LTI Kundendienst kann diese Nummer bei der Fehlersuche benötigen.

  • Seite 36: Abschnitt 5 - Messmodi

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 32 Abschnitt 5 – Messmodi Wenn Sie den TruPulse 200X einschalten, wird der zuletzt verwendet Messmodus wieder aktiviert. Drücken Sie oder , um den vorherigen bzw. nächsten Messmodus anzuzeigen. Abbildung 23 zeigt die sechs verschiedenen Typen von Messungen, die mit dem TruPulse 200X möglich sind.

  • Seite 37: Anmerkungen Zu Messungen

    Messfunktionen leer, da der Laser bei reinen Neigungsmessungen nicht aktiv ist. • Die letzte Messung muss nicht gelöscht werden, bevor das nächste Ziel erfasst wird. • Bei jedem Einschalten des TruPulse 200X wird wieder der gleiche Messmodus verwendet, der zuletzt benutzt wurde.

  • Seite 38: Neigungsmessungen

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 34 Neigungsmessungen Der Laser ist im Neigungsmessmodus nicht aktiv. Im Allgemeinen wird die Neigung beim Drücken von gemessen. Im (1) kontinuierlichen Zielmodus und (2) im Höhenmessmodus erscheint der Neigungsmesswert auf der Hauptanzeige und die Anzeige wird aktualisiert, wenn Sie den Zielpunkt bei gedrückter Taste...

  • Seite 39: Höhen-Modus

    Höhenmessungen umfassen eine einfache Routine, die Sie auffordert, 3 Zielmessungen („Shot“) vorzunehmen: Horizontalentfernung, Neigungswinkel Basis und Neigungswinkel Spitze. Der TruPulse 200X benutzt diese Ergebnisse zum Berechnen der Höhe des Ziels. Abbildung 24 zeigt die drei Messungen, die für den Höhen-Modus erforderlich sind.
  • Seite 40 Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 36 Halten Sie gedrückt. Der Laser-Indikator wird angezeigt, solange der Laser aktiv ist. Der Laser bleibt während der Zieldatenerfassung max. 10 Sekunden aktiv. Die gemessene horizontale Entfernung erscheint kurz auf der Hauptanzeige und HT, An_1 und der Neigungswertbereich (Gradsymbol) werden eingeblendet.
  • Seite 41 Abschnitt 5 – Messmodi Seite 37 Halten Sie gedrückt und visieren Sie die Spitze (oder Basis) des Ziels an. Die gemessene Neigung erscheint auf der Hauptanzeige und wird aktualisiert, solange Sie gedrückt halten. Die gemessene Neigung wird „fixiert“, wenn Sie loslassen.

  • Seite 42: 2-Punkt-Höhen-Modus

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 38 2-Punkt-Höhen-Modus Diese Methode eignet sich am besten zur Höhenbestimmung von Bäumen, bei denen die Baumspitze nicht senkrecht über dem Stamm-Fuß liegt. Sie benötigen jedoch eine freie Sichtlinie zur Baumspitze und zum Stamm-Fuß, um hier die Entfernung und Neigung messen zu können.

  • Seite 43: 2D Verbindungsvektor-Modus

    Abschnitt 5 – Messmodi Seite 39 2D Verbindungsvektor-Modus Der 2D Verbindungsvektor-Modus berechnet die Entfernungen und Winkel, die den Zusammenhang zwischen zwei Punkten im zweidimensionalen Raum beschreiben. Dieser Modus eignet sich ideal für die Messung entfernter Neigungen und Höhenänderungen von einem Punkt zu einem anderen. Der einfache Modus fordert Sie auf, zwei Zielpunkte zu messen: „Shot 1“...
  • Seite 44 Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 40 Drücken Sie kurz oder , um so lange zu blättern, bis die Hauptanzeige ähnlich wie in Abbildung 31 aussieht. Beim 2D Verbindungsvektor-Modus: • Drücken Sie , um „Shot 1“ zu wiederholen.
  • Seite 45 Abschnitt 5 – Messmodi Seite 41 Nach der Messung des zweiten Ziels werden die Ergebnisse der Verbindungsvektor- Vertikalentfernung angezeigt. Abbildung 33 Nun können Sie: • oder drücken, um zu blättern und andere Messergebnisse für Verbindungsvektoren einzublenden (HD, SD und INC). •...

  • Seite 46: Abschnitt 6 - Serielle Schnittstelle

    Schiffsnavigationsinstrumente, Revision 2.0. NMEA 0183 sieht sowohl standardmäßige als auch eigens entwickelte Datenformate. Da keine der Standardformate für die Daten sinnvoll sind, die vom TruPulse 200X gesendet werden, werden eigene Formate benutzt. Die im NMEA-Standard beschriebenen Regeln gelten für den allgemeinen Meldungsaufbau, Anfangs- und Endzeichen, numerische Werte, Trennzeichen, Prüfsummen, maximale Zeilenlänge, Datenrate und Bitformat und werden...

  • Seite 47: Anforderungen

    Abschnitt 6 – Serielle Schnittstelle Seite 43 Anforderungen Der TruPulse 200X nimmt Criterion 400-Formatabfragen für die Firmwareversion-ID an. Das Instrument reagiert nicht auf ungültige Abfragen. Das Format lautet wie folgt: Anforderung nach Firmwareversions-ID (1) $PLTIT,RQ,ID<CR><LF> $PLTIT Die Criterion 400-Meldungskennung. Zeigt eine Anforderungsmeldung an.

  • Seite 48: Anforderung Nach Firmwareversions-Id (2)

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 44 Anforderung nach Firmwareversions-ID (2) $ID<CR><LF> Die Anforderungskennung. <CR> Ein Wagenrücklauf. <LF> Ein optionales Zeilenvorschubzeichen. Antwort des Geräts: $ID,<Modell>,<Produktname>-<Version>-<Build-Nummer>,Build date, *csum<CR><LF> Meldungskennung. TPmodel Das TruPulse-Modell (TP-100). versionid Die Versionskennung der internen Firmware (nach einem Bindestrich).

  • Seite 49: Anforderung Nach Fernauslösung (Run)

    Abschnitt 6 – Serielle Schnittstelle Seite 45 Anforderung nach Fernauslösung (RUN) $GO,n<CR><LF> Die Anforderungskennung. Anzahl der Iterationen. Wenn die Anzahl der Iterationen weggelassen wird, wird sie gleich wie der vorherige Lauf ausgeführt. <CR> Ein Wagenrücklauf. <LF> Ein optionales Zeilenvorschubzeichen. Antwort des Geräts: $OK*csum<CR><LF>...

  • Seite 50: Formate Heruntergeladener Meldungen

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 46 Formate heruntergeladener Meldungen HV (Horizontalvektor)-Herunterlademeldungen $PLTIT,HV,HDvalue,units,AZvalue,units,INCvalue,units,SDvalue,units,*csum<CR><LF> wobei: $PLTIT, Criterion-Meldungskennung. Meldungstyp Horizontalvektor. HDvalue, Berechnete horizontale Entfernung. Zwei Dezimalstellen. Einheiten, F=Feet Y=Yard M=Meter AZvalue, Azimut-Platzhalterwert (stets 0.00). Einheiten, D=Grad INCvalue, Gemessener Neigungswert. Zwei Dezimalstellen.

  • Seite 51: Ht (Höhen)-Herunterlademeldung

    Abschnitt 6 – Serielle Schnittstelle Seite 47 HT (Höhen)-Herunterlademeldung $PLTIT,HT,HTvalue,units,*csum<CR><LF> wobei: $PLTIT, Criterion-Meldungskennung. Meldungstyp Höhe. HTvalue, Berechnete Höhe. Zwei Dezimalstellen. Einheiten, F=Feet Y=Yard M=Meter *csum Sternchen gefolgt von einer hexadezimalen Prüfsumme. Die Prüfsumme wird durch XOR-Verknüpfung aller Zeichen zwischen dem Dollar-Zeichen und dem Sternchen berechnet.

  • Seite 52: Ml (Verbindungsvektor)-Herunterlademeldung

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 48 ML (Verbindungsvektor)-Herunterlademeldung Für „Sh 1“ und „Sh 2“ siehe die HV-Herunterlademeldung (Horizontalvektor) (Seite 46). $PLTIT,ML,HD,HDunits,AZ,AZunits,INC,INCunits,SD,SDunits*csum<CR><LF> Criterion-Meldungskennung. $PLTIT, Meldungstyp Verbindungsvektor. Gibt den horizontalen Entfernungsmesswert an. HDunits, Gibt die horizontalen Entfernungseinheiten an. F=Feet, M=Meter, Y=Yard.

  • Seite 53: Abschnitt 7 - Pflege Und Wartung

    Abschnitt 7 – Pflege und Wartung Seite 49 Abschnitt 7 – Pflege und Wartung Die Batterie ist das einzige Teil des TruPulse 200X, das vom Benutzer ausgetauscht werden kann. Entfernen Sie keine Schrauben, da dadurch die beschränkte LTI-Garantie evtl. nichtig wird.
  • Seite 54 Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 50 Reinigung Reinigen Sie den TruPulse 200X nach jedem Gebrauch und bevor er wieder in die Tragetasche gelegt wird. Achten Sie dabei auf Folgendes: • Übermäßige Feuchtigkeit. Wischen Sie übermäßige Feuchtigkeit mit einem Tuch ab.

  • Seite 55: Abschnitt 8 - Technische Daten

    Abschnitt 8 – Technische Daten Seite 51 Abschnitt 8 – Technische Daten Alle technischen Daten können ohne Ankündigung geändert werden. Auf der Website von LTI finden Sie aktuelle technische Daten. Wenn Sie die Informationen auf der Website nicht finden oder keinen Internet-Zugang haben, wenden Sie sich telefonisch oder per Fax an LTI.
  • Seite 56 Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 52 -20 bis +60 °C Temperatur: Augensicherheit: FDA-Klasse 1 (CFR 21) Optik: 7X Vergrößerung mit Sichtfeld: 100 m bei 915 m Entfernung Anzeige: LED im Sucher Messeinheiten: Feet/Inches, m/cm, Yards Neigungsmaßeinheiten Grad, % Neigung Wenden Sie sich für Details an LTI.

  • Seite 57: Abschnitt 9 - Hauptanzeige Led-Zeichen

    Abschnitt 9 – Hauptanzeige LED-Zeichen Seite 53 Abschnitt 9 – LED-Zeichen auf der Hauptanzeige Die LED-Hauptanzeige und die untere Anzeige dienen zur Darstellung von Meldungen und Messergebnissen. Wenn alle Indikatoren aktiv sind, sieht dies wie folgt aus Hauptanzeige: Untere Anzeige: Ziffern 0 bis 9: Buchstaben: Aufgrund der begrenzten Anzahl verfügbarer Zeichen mussten viele Meldungen abgekürzt werden.
  • Seite 58 Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 54 Meldung Erläuterung Seite Grad Bluetooth-Kopiermodus (ist für zukünftige Verwendung mit MapStar TruAngle reserviert) Zielmodus „Am weitesten entfernt“ Filtermodus Gate-Wert Gate-Modus verschiedene verschiedene Prozentuale Neigung „Shot 1“ (Messung 1) - Verbindungsvektor-Modus „Shot 2“...

  • Seite 59: Abschnitt 10 - Beschränkte Lti-Garantie

    Abschnitt 10 – Beschränkte LTI-Garantie Standardmäßige beschränkte Garantie Laser Technology, Inc. („LTI“) garantiert, dass die hergestellten Produkte ab dem Datum des Kaufs bei LTI oder einem LTI-Vertragshändler für einen Zeitraum von 12 Monaten in einwandfreiem Betriebszustand und frei von Material- sowie Fertigungsmängeln sind.

  • Seite 60: Abschnitt 11 - Fehlersuche

    Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe Seite 56 Abschnitt 11 – Fehlersuche **Fehlersuchinformationen für Bluetooth sind auf Seite 30 zu finden. Problem Abhilfemaßnahme(n) Gerät schaltet sich nicht ein Drücken Sie oder LED leuchtet nicht. Prüfen und ersetzen Sie nach Bedarf die Batterie(n).
