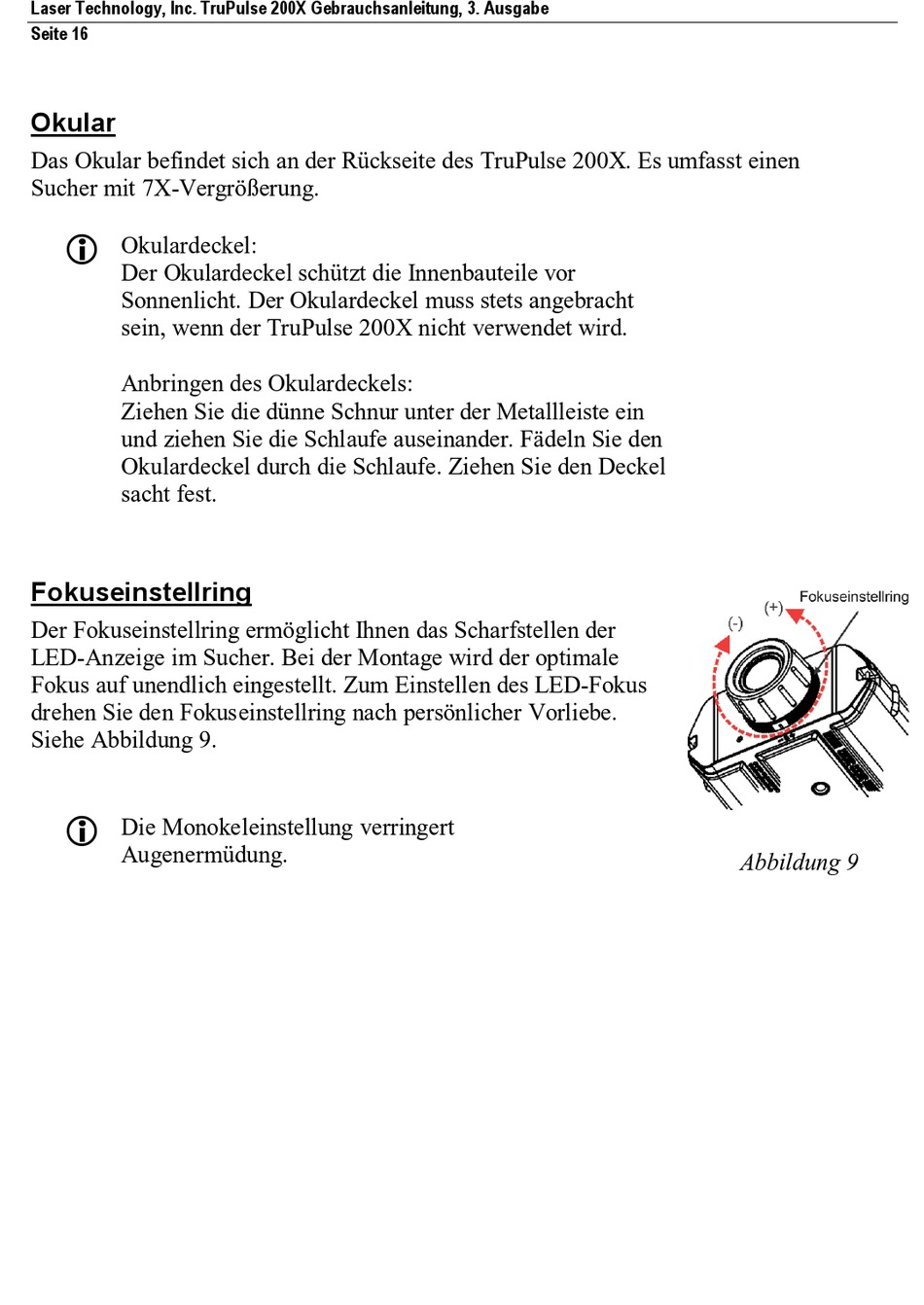

Laser Technology, Inc. TruPulse 200X Gebrauchsanleitung, 3. Ausgabe
Seite 16
Okular
Das Okular befindet sich an der Rückseite des TruPulse 200X. Es umfasst einen
Sucher mit 7X-Vergrößerung.
Okulardeckel:
Der Okulardeckel schützt die Innenbauteile vor
Sonnenlicht. Der Okulardeckel muss stets angebracht
sein, wenn der TruPulse 200X nicht verwendet wird.
Anbringen des Okulardeckels:
Ziehen Sie die dünne Schnur unter der Metallleiste ein
und ziehen Sie die Schlaufe auseinander. Fädeln Sie den
Okulardeckel durch die Schlaufe. Ziehen Sie den Deckel
sacht fest.
Fokuseinstellring
Der Fokuseinstellring ermöglicht Ihnen das Scharfstellen der
LED-Anzeige im Sucher. Bei der Montage wird der optimale
Fokus auf unendlich eingestellt. Zum Einstellen des LED-Fokus
drehen Sie den Fokuseinstellring nach persönlicher Vorliebe.
Siehe Abbildung 9.
Die Monokeleinstellung verringert
Augenermüdung.
Abbildung 9
