Apenas para 2L

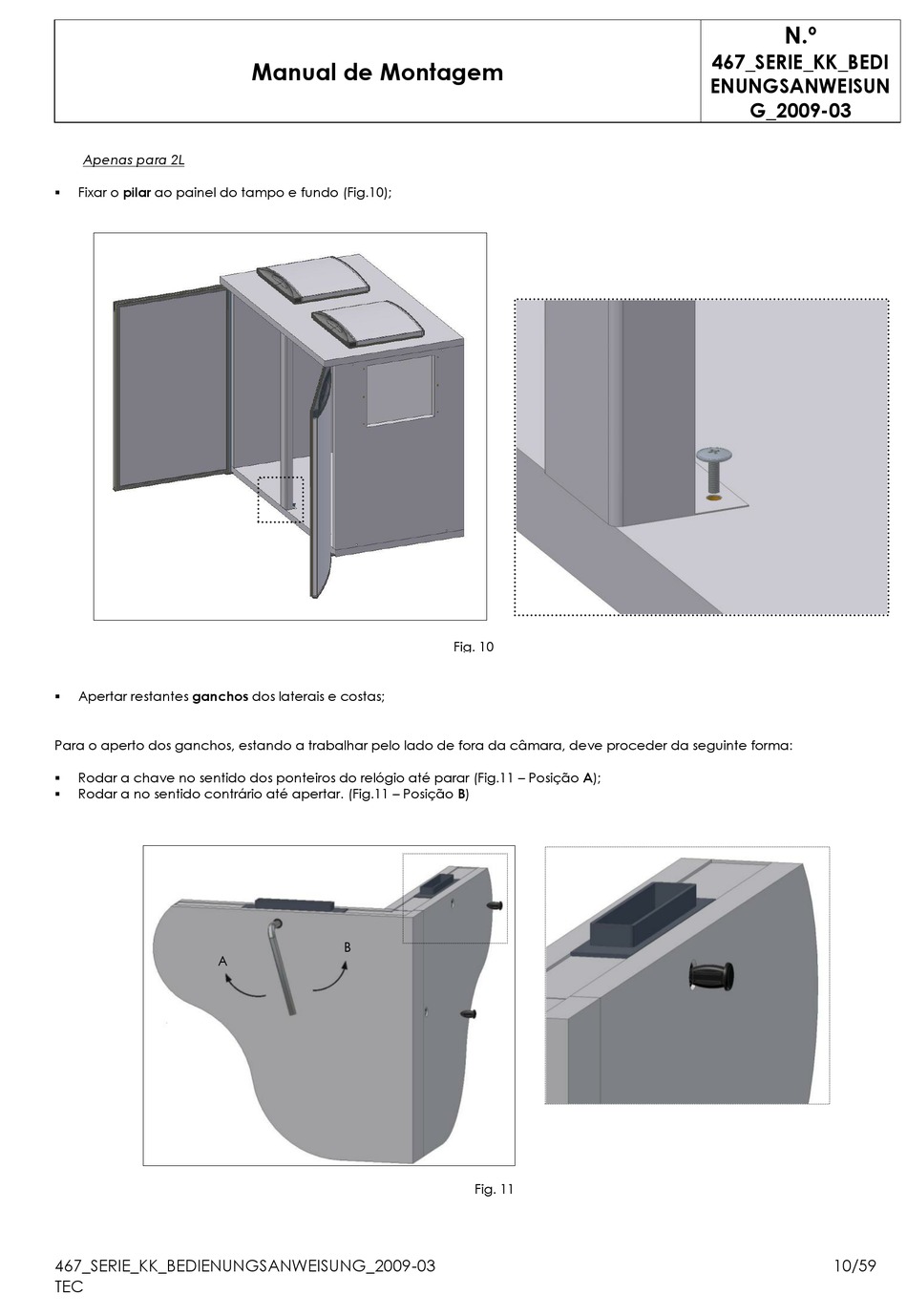

Fixar o pilar ao painel do tampo e fundo (Fig.10);

Apertar restantes ganchos dos laterais e costas;

Para o aperto dos ganchos, estando a trabalhar pelo lado de fora da câmara, deve proceder da seguinte forma:
Rodar a chave no sentido dos ponteiros do relógio até parar (Fig.11 – Posição A);

Rodar a no sentido contrário até apertar. (Fig.11 – Posição B)

A
467_SERIE_KK_BEDIENUNGSANWEISUNG_2009-03
TEC
Manual de Montagem
B
Fig. 10
Fig. 11
