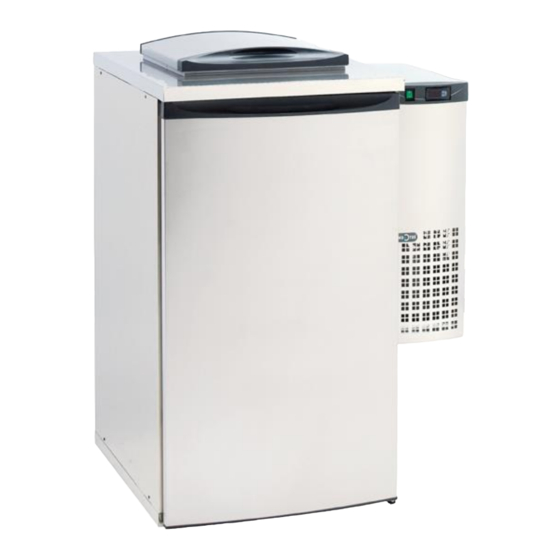

Nordcap V5 Montageanleitung
Konfiskatkuehler
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
467_SERIE_KK_BEDIENUNGSANWEISUNG_2009-03
TEC
Manual de Montagem
Assembly Instructions
Instructions de Montage
Montageanleitung
Manuale di Montaggio
Manual de Montaje
CÂMARA PARA DETRITOS – V5
WASTE DISPOSAL COOLER – V5
REFROIDISSEUR DE DECHETS – V5
KONFISKATKÜHLER – V5
CELLA PER RIFIUTI – V5
CÁMARA PARA DETRITOS – V5
Inhaltsverzeichnis
Verwandte Anleitungen für Nordcap V5
Inhaltszusammenfassung für Nordcap V5
- Seite 12 N.º 467_SERIE_KK_BEDI Manual de Montagem ENUNGSANWEISUN G_2009-03 467_SERIE_KK_BEDIENUNGSANWEISUNG_2009-03 12/59...
- Seite 32 N.º 467_SERIE_KK_BE Montageanleitung DIENUNGSANWEI SUNG_2009-03 NHALTSVERZEICHNIS Empfang ........................................... 30 Herstellerplakette ......................................30 Montageanleitung ......................................30 Allgemeine Hinweise ....................................31 Aufstellung ........................................31 Montage ........................................31 Gebrauchsanweisung ....................................31 Reinigung ........................................31 Montage ........................................... 31 NMERKUNG DES ERSTELLERS Wir bedanken uns für Ihre Auswahl. Unsere Geräte erfüllen alle relevanten europäischen Normen und Richtlinien. Wir sind sicher , dass indem wir Ihren Erwartungen entgegenkommen, Ihre Bedürfnisse befriedigt werden.
- Seite 33 N.º 467_SERIE_KK_BE Montageanleitung DIENUNGSANWEI SUNG_2009-03 Montageanleitung 3.1 Allgemeine Hinweise Obwohl Aufbau und Funktionstüchtigkeit (wie sie aus dem beigelegten Prüfbericht ersehen können) der Geräte im Werk geprüft werden, besteht die Möglichkeit der Beschädigung während des Transports. Es wird deshalb empfohlen, nach Erhalt den allgemeinen Zustand der Geräte zu überprüfen.
- Seite 34 N.º 467_SERIE_KK_BE Montageanleitung DIENUNGSANWEI SUNG_2009-03 Stellen Sie die Bodenplatte auf eine gerade Unterfläche (Abb. 2) Abb. 2 Stellen Sie die Rückwand auf die Bodenplatte und befestigen Sie sie (Abb. 3); Abb. 3 467_SERIE_KK_BEDIENUNGSANWEISUNG_2009-03 34/59...
- Seite 35 N.º 467_SERIE_KK_BE Montageanleitung DIENUNGSANWEI SUNG_2009-03 Bringen Sie die linke Seitenwand auf der Bodenplatte in Position und befestigen Sie sie mit ihr (Abb. 4); Abb. 4 Bringen Sie die rechte Seitenwand auf der Bodenplatte in Position und befestigen Sie sie mit ihr (Abb.5); ...
- Seite 36 N.º 467_SERIE_KK_BE Montageanleitung DIENUNGSANWEI SUNG_2009-03 Bringen Sie die oberen Bolzen an der Abdeckplatte an (Abb. 6); Abb. 6 Bringen Sie die Abdeckplatte auf den Seitenwänden und der Rückwand in Position und befestigen Sie sie nur mit der Rückwand (Abb.7);...
- Seite 37 N.º 467_SERIE_KK_BE Montageanleitung DIENUNGSANWEI SUNG_2009-03 Stellen Sie die Hülse auf der Unterseite der Tür (Abb.8); Abb. 8 Führen Sie die Tür an der Boden- und Abdeckplatte ein (Abb.9); Abb. 9 467_SERIE_KK_BEDIENUNGSANWEISUNG_2009-03 37/59...
- Seite 38 N.º 467_SERIE_KK_BE Montageanleitung DIENUNGSANWEI SUNG_2009-03 Nur für 2 Mülltonnen Befestigen Sie die Leiste an der Abdeck- und Bodenplatte (Abb. 10); Abb. 10 Befestigen Sie die übrigen Haken der Seiten und Rückwand. Die Befestigung der Haken wird wie folgt an den Außenseiten der Kühltheke vorgenommen: Drehen Sie den Werkzeugschlüssel im Uhrzeigersinn bis zum Anschlag (Abb.
- Seite 39 N.º 467_SERIE_KK_BE Montageanleitung DIENUNGSANWEI SUNG_2009-03 Nachdem Sie die Schrauben geschraubt haben, stellen Sie die Kunststoffstopfen auf dem Loch (Abb.11). Stellen Sie die kleinen Kunststoffstopfen auf den Boden (Abb.12). Abb. 12 Stellen Sie die V6 auf die Öffnung des rechten Seitwand, bringen Sie die Bolzen auf dem Loch (Abb. 13); ...
- Seite 40 N.º 467_SERIE_KK_BE Montageanleitung DIENUNGSANWEI SUNG_2009-03 Schrauben Sie die V6 mit 2 Hülsen beim innere Seite des rechten Wand (Abb.14); Abb. 14 467_SERIE_KK_BEDIENUNGSANWEISUNG_2009-03 40/59...
- Seite 57 N.º Manual de Montaje 467_SERIE_KK_BEDI ENUNGSANWEISUN G_2009-03 Colocar los tapones en el fondo (Fig. 12); Fig. 12 Colocal el V6 en la abertura del panel lateral derecho, encajar los pernios en las perforaciones (Fig. 13); Fig. 13 467_SERIE_KK_BEDIENUNGSANWEISUNG_2009-03 57/59...
- Seite 58 N.º Manual de Montaje 467_SERIE_KK_BEDI ENUNGSANWEISUN G_2009-03 Encajar el V6 com 2 casquilli, en el interior del panel lateral derecho (Fig. 14); Fig. 14 467_SERIE_KK_BEDIENUNGSANWEISUNG_2009-03 58/59...
