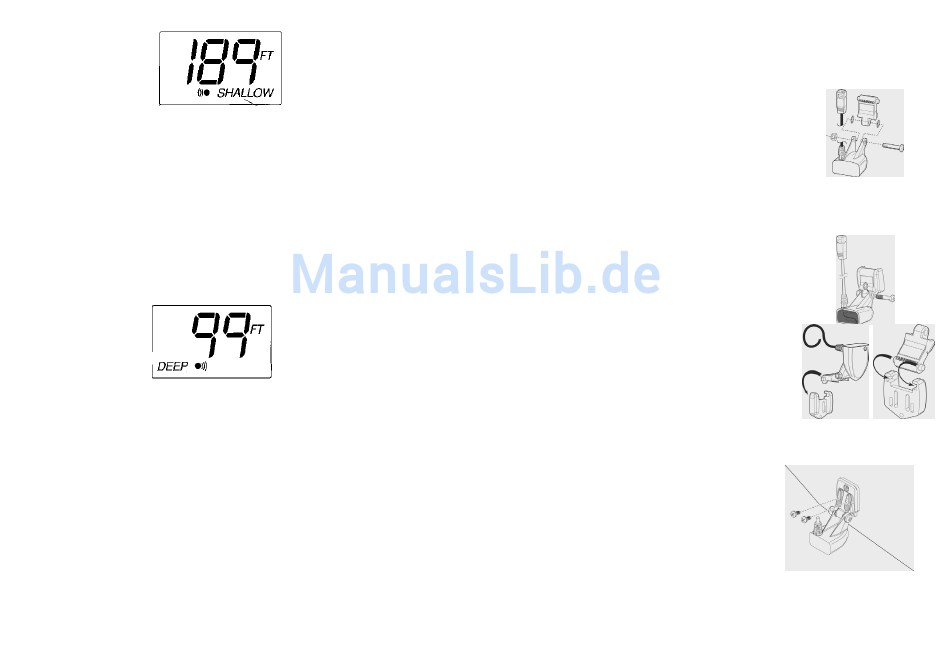

4. Bei geringerer Tiefe als der eingestellten ertönt der Alarm und das Wort „Shallow"
(„Seicht") blinkt um den Alarm anzuzeigen. Der Alarm lässt sich durch drücken
jeder Taste abstellen, und mit einem Druck auf die SET Taste stellen Sie den
Alarm ab und aktivieren die Seichtwasser-Alarmfunktion für weitere Einstellungen.
Mit dem „Hinunter" Pfeil schalten Sie den Alarm dauerhaft ab und kehren zu „Aus"
zurück.
Tiefwasseralarm
Der Tiefwasseralarm kann bis zu einer Tiefe von 30m eingestellt werden und ertönt wenn
die Tiefe größer als die eingestellte ist.
1. drücken Sie im normalen Betriebsmodus die SET Taste bis die als
Tiefwasseralarm eingestellte Tiefe angezeigt wird und das „Deep"-Alarmsymbol
blinkt
2. aktivieren Sie den Tiefwasseralarm mit der „Hinauf" Pfeiltaste und verwenden Sie
diese auch zur Vergrößerung des Wertes. Mit der „Hinunter" Taste reduzieren Sie
den Wert. Halten Sie die „Hinauf" Taste nieder bis Sie den gewünschten Wert
eingestellt haben.
Anmerkung: die minimale Einstellung des Tiefwasseralarms muss größer als der zur
gleichen Zeit eingestellte Tiefwasseralarm sein.
3. Warten Sie nach der Einstellung für 5 Sekunden, bis das Gerät in den normalen
Betrieb zurückkehrt. Das „DEEP"-Alarm-Symbol ist jetzt sichtbar.
20
3. Geberzusammenbau
1. Montieren Sie die ein- oder zweiteilige Hochklapp-
Halterung mit dem 6,5mm Bolzen, der selbstsichernden
Mutter und den Zahnscheiben am Geber.
Anmerkung: die Zahnscheiben müssen zwischen den Armen des Gebers und dem
Scharnierteil der Halterung zu liegen kommen.
2. Ziehen Sie den Gelenkbolzen des Gebers mit einem 8mm
Gabelschlüssel & einem Kreuzschlitzschraubenzieher leicht
an. Ziehen Sie den Bolzen vorerst nur leicht an um den
Geberwinkel nach erfolgter Montage noch anpassen zu
können.
3. Rasten Sie, wenn Sie einen Geber
mit zweiteiliger Hochklapphalterung
besitzen, den Geber mit
angeschraubtem Mittelteil in der
Halterung ein.
4. klappen Sie den Geber noch nicht in
die Fahrtstellung.
4. Montage des Gebers am Spiegel
1. tragen Sie eine seewasserfeste Dichtmasse um
die Befestigungslöcher auf.
2. schrauben Sie die Halterung mit montiertem
Geber mit 16mm Holzschrauben an den
Spiegel. Ziehen sie die Schrauben vorerst nur
leicht an, damit Sie die vertikale Position des
Gebers noch verändern können. Wenn Sie
einen Geber mit zweiteiliger Halterung haben,
so klappen Sie diese in Fahrtstellung herunter.
