4. bestreichen Sie den Geber & die Montagestelle im Rumpf mit Epoxi.
5. Drücken Sie den Geber mit einer leicht drehenden Bewegung an seinen Platz
um alle Luftblasen aus der Klebemasse herauszudrücken und achten Sie
darauf, dass der Geber genau nach vorne ausgerichtet ist.
6. beschweren Sie den Geber damit er sich bis zum Aushärten des Epoxis nicht
bewegt.
7. Stecken Sie das Geberkabel wieder am Gerät an, falls Sie es ausgesteckt
haben.
Anmerkung: nach Aushärtung des Epoxis ist kein Wasser im Rumpf mehr nötig.
Weder Wasser noch Treibstoff oder Öl in der Bilge beeinträchtigen die Leistung des
Gebers.

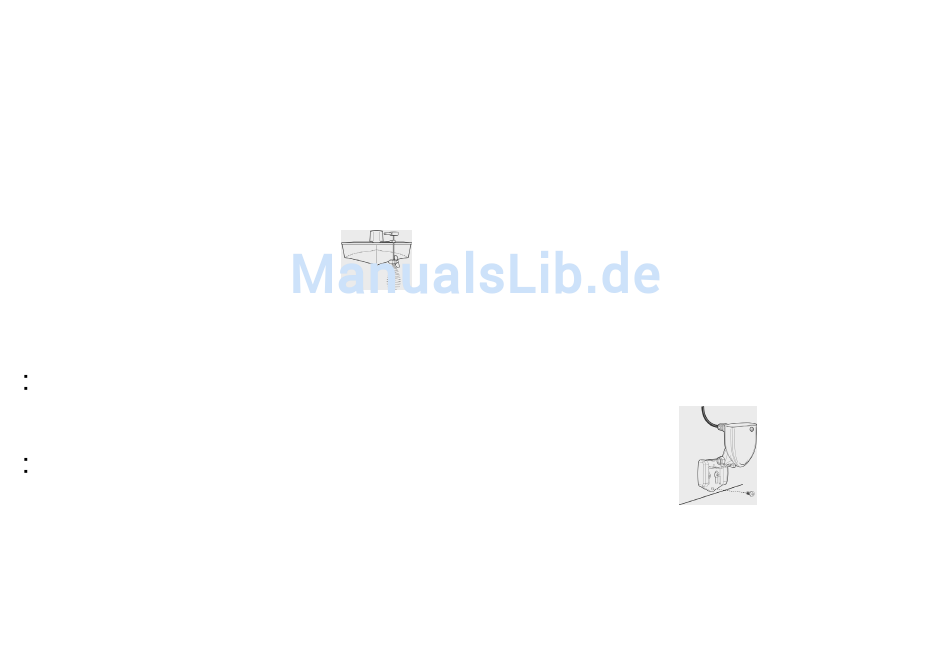

Gebermontage auf dem Elektromotor
Mehrere Arten von Gebern können auf Elektromotoren montiert werden.
Sollten sie eine Halterung zur Gebermontage auf Elektromotoren haben
so beachten Sie bitte dessen Gebrauchsanleitung.
Möglichkeiten zur Montage auf dem Elektromotor
Wenn sie keinen speziellen Geber zur Montage auf dem Elektromotor haben, so gibt es
einige Möglichkeiten:
Kauf eines Adapter-Kits zur Montage Ihres Gebers auf einem Elektromotor
Kaufen Sie Ihr Humminbird Gerät ohne Geber und den gewünschten Geber zur
Elektromotormontage extra dazu.
Außerdem sind einige Geberumschalter erhältlich, um folgende Installationsmöglichkeiten
zu ermöglichen:
Zwei Echolote mit einem Geber oder
Ein Echolot mit zwei Gebern
Funktionstest und Fertigstellung der Installation
Testen Sie nach erfolgter Installation Ihres Humminbird HDR 610, des Gebers und der
Kabel das Gerät. Der Test sollte auf dem Wasser durchgeführt werden, da nur so die
Leistung des Gebers überprüft werden kann.
1. Nach Einschalten der Bootszündung führt das Gerät einen Selbsttest durch. Es
zeigt automatisch digital die Tiefe an.
Anmerkung: wenn Sie die Stromversorgung des HDR 610 über einen separaten
Schalter geführt haben, so ist dieser einzuschalten.
14
2. Beschleunigen Sie, um die Leistung des Gerätes bei unterschiedlichen
Bootsgeschwindigkeiten zu testen.
3. Sollte Ihr HDR 610 nur bei langsamer Fahrt richtig anzeigen aber bei höherer
Geschwindigkeit aussetzen, so ist der Geber nicht richtig montiert. Die
ausgesendeten Schallsignale werden durch Turbulenzen oder Luftblasen, die
durch die Fahrt des Bootes durchs Wasser über den Geber ziehen, gestört. Sollten
Sie den Geber auf den richtigen Winkel eingestellt haben, Ihr Gerät aber trotzdem
bei höheren Geschwindigkeiten den Boden verlieren, so sollten Sie den Geber so
einstellen, dass er tiefer im Wasser zu liegen kommt. Sollte der Schraubenschlitz
der Geberhalterung nicht lang genug dafür sein so neigen Sie den Geber weiter
nach unten.
Anmerkung: oft ist es nötig mehrmals in kleinen Schritten den Geber weiter nach unten zu
drehen, bis die optimale Leistung des Gerätes erzielt wird.
4. Schrauben Sie nach erzielen eines zufriedenstellenden Ergebnissees die dritte
Schraube der Heckgeberhalterung ein.
Wichtig: schrauben Sie die dritte Schraube nach Abschluss der Einstellungen ein.
Drehen Sie sie nur handfest an.
5. a. Bei der zweiteiligen Geberhalterung verwenden Sie diese als Bohrführung und
bohren mit einem 3,5mm Bohrer ein ca. 25mm tiefes Loch, bringen Dichtmasse auf
und blockieren die Geberhalterung durch Anschrauben der dritten Holzschraube.
b. bei der zweiteiligen Geberhalterung zeichnen Sie die Position derselben am
Spiegel mit einem Stift an und klappen dann den Geber hoch damit das dritte Loch
zugänglich wird. Vergewissern Sie sich, dass die Geberhalterung nicht verrutscht
ist und bohren Sie mit einem 3,5mm Bohrer das dritte Loch ca. 25mm tief. Bringen
Sie Dichtmasse auf und schrauben Sie die dritte Schraube handfest an, worauf Sie
den Geber wieder hinunterklappen.
6. Ihr Echolot ist jetzt betriebsbereit.
