Einbauübersicht
Zusätzlich zum Gerät benötigen Sie:
Bohrmaschine mit 54mm Lochsäge
Kreuzschlitz- & Flachschraubenzieher
Maßband
Stift
12V Stromversorgung
seewasserfeste Dichtmasse
für Innenmontage des Gebers: 2-Komponenten Epoxikleber
zum Direktanschluss an das 12V Bordnetz: eine 1A Sicherung mit
Sicherungshalter
Installation des HDR 610
1. legen Sie die gewünschte Position für die Installation des HDR 610 fest
2. schneiden Sie das Montageloch
3. montieren Sie die gewünschte Blende auf Ihrem HDR 610
4. Montieren sie das Gerät
5. montieren Sie den Summer
6. schließen sie das Geberkabel an
7. schließen Sie die Stromquelle an
1. Festlegen der Montageposition
Ziehen sie verschiedene Stellen zur Montage in Erwägung. Bedenken Sie, dass das
Gerät in Reichweite von Geber- & Stromkabel gelegen sein muss.
Das Gerät sollte in Sichtweite der Person, die das Boot steuert, und vor übermäßigen
Schlägen und Vibrationen geschützt, montiert sein. Achten Sie auf einen Abstand von
mindestens 50mm rund um die Rückseite des Gerätes zur Kabelmontage, Belüftung
und leichteren Installation & Demontage.

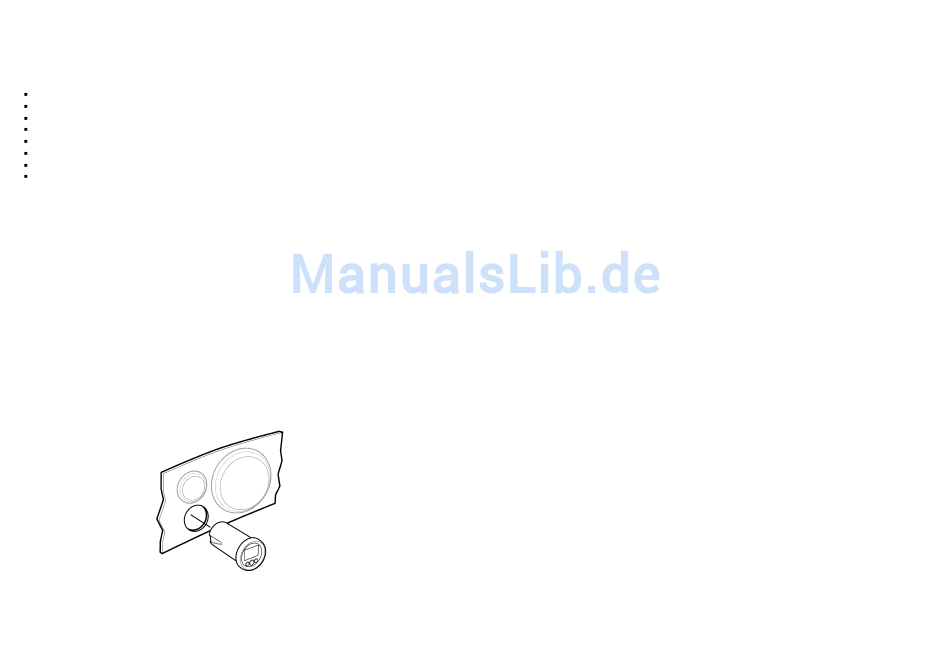

2. Ausschneiden des Montageloches

1. markieren Sie die ausgewählte Stelle und bohren Sie ein Führungsloch
2. bohren Sie mit der 54mm Lochsäge (Topfbohrer) das Montageloch
4
Versorgungsspannung
Anzeige
Montage
Gehäuse
Geber
Geberkabellänge
Anmerkung: Humminbird überprüft die maximal erreichbare Tiefe unter
Salzwasserbedingungen, allerdings kann die Tiefenleistung je nach Geberinstallation,
Wasserqualität, thermischen Sprungschichten, Bodenbeschaffenheit und –neigungswinkel
variieren.
Achtung!
Dieses Gerät sollte nicht als Navigationsmittel zur Verhinderung von Kollisionen,
Grundberührungen, Boots- oder Personenschäden verwendet werden. Während der Fahrt
des Bootes kann sich die Wassertiefe zu schnell für Ausweichmanöver verringern. Fahren
Sie immer mit geringer Geschwindigkeit, wenn Sie seichtes Wasser oder Gegenstände
knapp unter der Wasseroberfläche vermuten.
Achtung!
Zerlegen und Reparatur dieses elektronischen Gerätes ist qualifiziertem Fachpersonal
vorbehalten. Jedwede Veränderung an der Seriennummer oder Reparaturversuche an
Gerät oder Zubehör durch unqualifiziertes Personal führt zum Erlöschen der Garantie.
Öffnen des Gerätes kann zu Kontakt mit Blei in der Form von Lötzinn führen.
Achtung!
Berühren Sie keinen Geber der gerade arbeitet, da dies unangenehm sein und zu
Gewebeschäden führen kann. Berühren Sie den Geber nur bei abgeschaltetem Gerät.
10 – 16V Gleichstrom
LCD
54mm Loch
Schlagfester Kunststoff
Heckgeber XHS 9 20
Inneneinbaugeber XP 9 20
25
60
