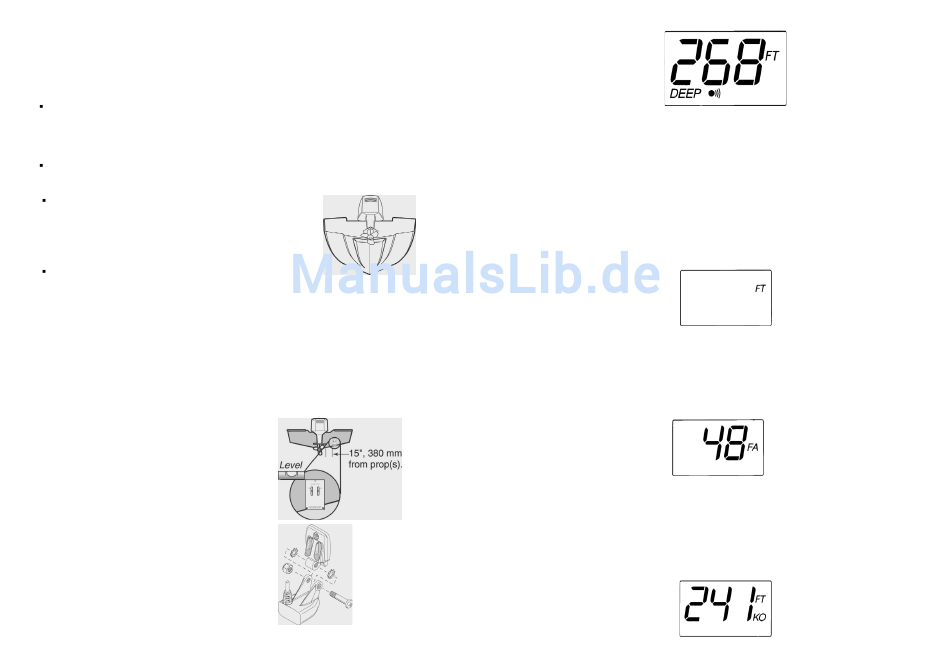

erzeugen stärkere Turbulenzen auf ihrer linken Seite. Auf
Booten mit Außenbordmotoren oder Motoren mit Z-
Antrieben ist der beste Platz zur Gebermontage
mindestens 380mm seitlich des/der Propeller/s.
Eine turbulenzfreie Stelle finden Sie am besten wenn Sie auf dem fahrenden
Boot das Wasser direkt hinter dem Spiegel beobachten. Das ist am besten
wenn Ihre oberste Priorität die gute Funktion bei hohen Geschwindigkeiten ist.
Sollte das nicht möglich sein so wählen Sie eine Stelle am Spiegel, vor der der
Bootsrumpf glatt, flach & frei von Vorsprüngen oder Versteifungsleisten ist.
Durch die strömungsgünstige Form des Gebers kann dieser direkt nach unten
zeigen, ohne dass die Aufkimmung berücksichtig werden muss.
Auf Booten mit Stufenrümpfen könnte der Geber auf
der Stufe montiert werden. Vermeiden Sie eine
Montage hinter der Stufe, damit er bei höheren
Geschwindigkeiten nicht aus dem Wasser kommt;
der Geber muß im Wasser sein, damit das Echolot
richtig arbeitet.
Wenn die/der Propeller vor dem Spiegel liegt/liegen
kann es möglich sein, dass sich keine
Montageposition, die frei von Turbulenzen ist, finden
lässt. Ziehen Sie dann einen anderen Gebertyp oder
das Einkleben des Gebers in Erwägung.
2. Montage der Halterung
1. entfernen Sie die Montageschablone vom Ende dieser Anleitung
Anmerkung: achten Sie darauf, die für Ihr Boot richtige Art von Löchern zu bohren.
2. Legen sie die Schablone am Spiegel an der Stelle,
an der Sie den Geber montieren möchten, an.
Richten Sie die Schablone so aus, dass die untere
Ecke der Schablone auf die Unterkante des
Spiegels fällt. Montieren Sie bei rechtsdrehendem
Propeller den Geber rechts, bei linksdrehendem
links (dann verwenden Sie die rechte untere Ecke
der Schablone)
3. Markieren Sie die für Ihr Rumpfmaterial richtigen
Löcher.
4. Bohren Sie mit einem 3,5mm Bohrer die beiden
Löcher 25mm tief.
8
4. Bei größerer Tiefe als der eingestellten ertönt der Alarm und das Wort „Deep"
(„Tief") blinkt um den Alarm anzuzeigen. Der Alarm lässt sich durch drücken jeder
Taste abstellen, und mit einem Druck auf die SET Taste stellen Sie den Alarm ab und
aktivieren die Seichtwasser-Alarmfunktion für weitere Einstellungen. Mit dem
„Hinunter" Pfeil schalten Sie den Alarm dauerhaft ab und kehren zu „Aus" zurück.
Maßeinheit
Mit dieser Kontrollfunktion wählen Sie die Maßeinheiten der Tiefenanzeige und der
Alarmfunktionen aus. Drei Einstellungen sind möglich: Fuß, Meter & Faden
1. Drücken Sie im normalen Betriebsmodus die SET Taste bis „Einheiten" angezeigt
wird und das Symbol blinkt.
2. mit beiden Pfeiltasten können Sie zwischen den Einheiten wechseln bis Sie die
gewünschte Einheit ausgewählt haben: FT für Fuß, M für Meter & FA für Faden.
3. warten Sie nach Treffen Ihrer Auswahl für 5 Sekunden bis das Gerät zum normalen
Betrieb zurückkehrt. Das Symbol der gewählten Einheit ist jetzt sichtbar
Tiefenausgleich
1. Mit dem Tiefenausgleich können Sie das Gerät so einstellen, dass es die Tiefe
entweder unter der Wasserlinie oder unter dem Kiel (dem tiefsten Punkt des
Bootes) statt unter dem Geber anzeigt. Die Tiefendifferenz zum Geber muß
abgemessen werden.
