die Sicherung in Ordnung ist
die Batteriespannung mindestens 10 Volt beträgt
Beseitigen Sie alle Probleme, die Sie erkennen und entfernen Sie etwaige
Korrosionsspuren von den Batteriepolen oder ersetzen Sie überhaupt, wenn nötig, die
Batterie durch eine neue.
Gerät findet keinen Boden
Sollte das Gerät keinen Boden finden kann dies verschiedene Gründe haben:
sollte das Gerät die Bodenerfassung bei hoher Bootsgeschwindigkeit verlieren
kann eine Neueinstellung des Gebers nötig sein (beachten Sie dazu die
Installationsanleitung)
überprüfen Sie den Anschluss des Geberkabel auf der Rückseite des HDR 610
und vergewissern Sie sich, daß das Kabel weder eingeklemmt oder
abgeschnitten ist, da selbst eine kleine Scheuerstelle des Kabels die Leistung
stark beeinträchtigen kann.
Beseitigen Sie alle Probleme, die Sie erkennen und stellen Sie den Geber neu ein
oder ersetzen Sie das Geberkabel wenn nötig.
Keine kontinuierliche Tiefenanzeige im Seichtwasser
Es ist normal in sehr seichtem Wasser keine ununterbrochene Tiefenanzeige zu
erhalten, da die automatische Bereichskontrolle in Tiefen von 30cm oder weniger nicht
funktionieren kann.
Bildschirm zeigt blass an, unscharfes Bild
Überprüfen Sie die Betriebsspannung, Ihr HDR 610 arbeitet nicht bei einer Spannung
unter 10 Volt.
Bodenecho verschwindet in scharfen Kurven
Es ist normal während scharfer Kurven kurzzeitig das Bodenecho zu verlieren, da der
Geber aus dem Wasser kommt. Nach Beendigung der Kurve sollte das Gerät zur
normalen Anzeige zurückkehren.
Spezifikationen
Maximal erreichbare Tiefe
Länge des Stromkabels
Betriebsfrequenz
Sendestrahl
180m
91cm
200kHz
16° bei –10dB
24

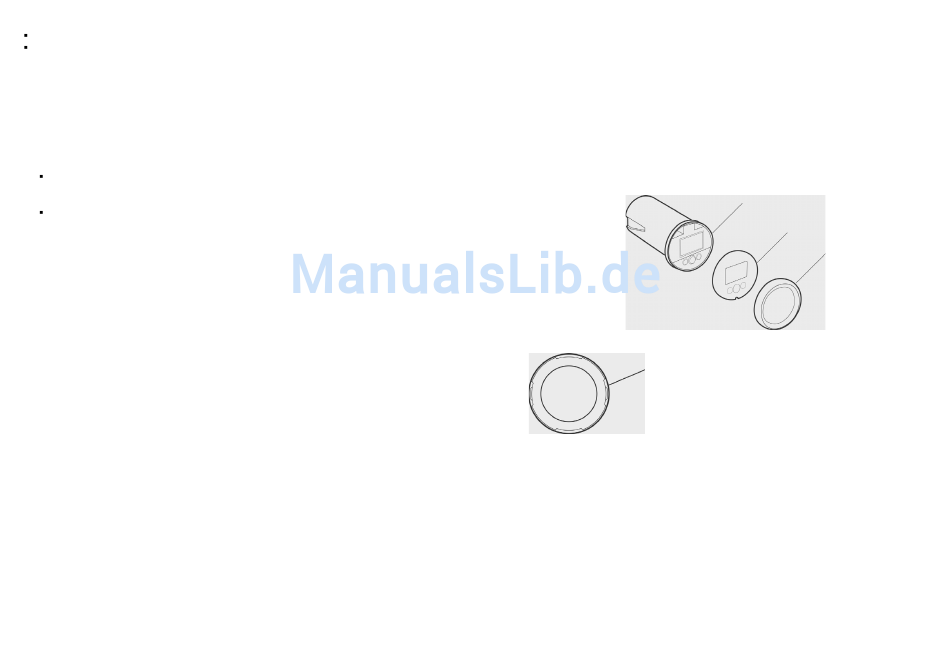

3. Montage der Blende auf Ihrem HDR 610
Ihr HDR 610 wird sowohl mit einer schwarzen als auch einer weißen Blende und
einer weißen und schwarzen Deckfolie geliefert. Wählen Sie für eine schwarze
Blende die weiße Deckfolie und umgekehrt.
1. ziehen Sie die Schutzfolie von der selbstklebenden Rückseite der Deckfolie
ab und achten sie darauf, mit der Klebefläche nichts voreilig zu berühren.
Achtung: zur Erzielung einer dauerhaften und wasserfesten Verklebung ist die
Deckfolie mit einem sehr starken Kleber ausgestattet, und kann, wenn sie einmal
auf dem Gehäuse des HDR 610 klebt, nicht mehr verschoben werden.
2. richten Sie die Einkerbung unten auf der Deckfolie sorgfältig mit der Zunge unten
auf der Vorderseite aus und drücken Sie die Deckfolie fest an, sodass alle Knöpfe
und die Anzeige zu sehen sind.
Asymmetrische Zungen auf der Blende
