2. a. Wenn Sie die Anzeige der Tiefe unter dem Kiel wünschen, so messen Sie den
vertikalen Abstand zwischen der Unterseite des Gebers und der des Kiels genau
ab. Geben sie dann diesen Wert negativ ein.
2. b. Wenn Sie die Anzeige der Tiefe ab der Wasserlinie wünschen so messen Sie
den Abstand der Geberunterseite zur Wasserlinie genau ab und geben diesen
Wert als positive Zahl des Tiefenausgleichs ein
3. Zur Aktivierung des Kielausgleichs drücken sie die SET Taste bis das Symbol "KO"
erscheint.
4. Der Tiefenausgleich kann zwischen +10 und –10 Einheiten (Meter, Fuß, Faden)
verstellt werden.
5. Warten Sie nach treffen Ihrer Wahl für 5 Sekunden bis das Gerät zum normalen
Betrieb zurückkehrt. Das „KO" Symbol ist jetzt sichtbar.

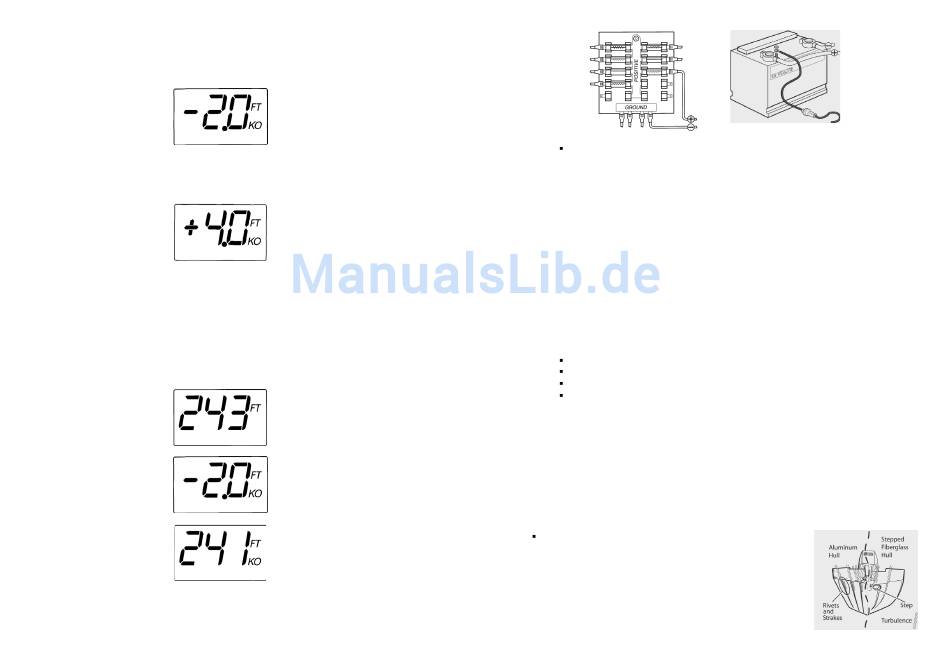

Beispiel: die folgende Sequenz zeigt die Anzeigen beim Ändern der Einstellungen für
den Tiefenausgleich.
22
Verwenden Sie eine fliegende Sicherung von 1 A, wenn Sie den HDR 610
direkt an eine Batterie anschließen.

Gebermontage

Einen Heckgeber montieren Sie vorzugsweise am Spiegel, er kann aber auch im
Rumpf eingeklebt werden. Außerdem können Sie auch einen Adapter zur
Gebermontage am Elektromotor kaufen und damit den Geber am Elektromotor
montieren. Ein Geber zur Einklebmontage kann NUR im Rumpf montiert werden.
Beachten Sie dazu bitte den entsprechenden Abschnitt dieser Anleitung.
Der mit dem Gerät mitgelieferte Geber ist ein Heckgeber (für direkten Kontakt mit dem
Wasser). Dieser kann auch in den Rumpf von Fiberglasbooten eingeklebt werden. Bei
dieser Montageart treten die Schallsignale durch das Rumpfmaterial durch. Bei den
meisten Booten ergibt diese Montageart zufriedenstellende Resultate. Allerdings ist
diese Innenmontage des Gebers in den folgenden Fällen nicht möglich:
Holzboote
Metallboote
Kunststoffboote mit mehrlagigen oder ausgeschäumten Böden
Kunststoffbooten mit Bootsboden in Sandwichbauweise

Heckmontage des Gebers

1. Festlegen der Montagestelle
Anmerkung: sollte wegen Turbulenzen durch Rumpfstufen oder Luftblasen eine
Heckmontage nicht möglich sein so kann der Geber in einem Rumpf aus einlagigem
GFK auch eingeklebt werden.
Finden Sie als ersten Schritt die beste Stelle zur Montage des Heckgebers heraus:
Es ist sehr wichtig, dass der Geber an einer Stelle, die
ziemlich ungestört von Turbulenzen ist, montiert wird.
Wenn das Boot Fahrt durchs Wasser macht erzeugt es
unweigerlich Turbulenzen durch die Verdrängung des
Wassers und den Propellerschub. Normalerweise
beschränken sich diese Turbulenzen auf Stellen
unmittelbar hinter Verstärkungsleisten oder Nietreihen
am Bootsboden und auf die unmittelbare Umgebung
des/der Propeller. Im Uhrzeigersinn drehende Propeller
