Innenmontage des Gebers

Anmerkung: sollten Sie einen Inneneinbaugeber besitzen so montieren Sie ihn bitte
gemäß seiner beigefügten Einbauanleitung.
Im allgemeinen erzielen Sie mit einer Innenmontage des Gebers in
GfK-Booten mit einlagigem Bootsboden ein gutes Ergebnis,
allerdings kann Humminbird keine Tiefenleistung garantieren, da
eine Abschwächung des Signals von der Art, Qualität & Dicke des
Bodenlaminats abhängt.
Zum Inneneinbau benötigen Sie langsamhärtendes 2-Komponenten
Epoxi. Verwenden Sie nicht Silikon oder andere weiche
Dichtmassen, da dadurch die Empfindlichkeit herabgesetzt wird.
Verwenden Sie auch kein schnellhärtendes Epoxi, da dieses
aushärten kann bevor alle Luftblasen entwichen sind.
Anmerkung: montieren Sie das Anzeigegerät vor dem Einkleben des
Gebers.
1. Festlegen der Geberposition
Legen Sie den Montageort des Gebers innen im Rumpf fest. Bedenken Sie, um den
besten Platz zu finden:
beobachten Sie die Außenseite Ihres Bootes um Stellen zu finden, an denen
wenige Turbulenzen auftreten. Vermeiden Sie die Nähe von Verstärkungen,
Rippen und andere Vorsprünge, da diese Turbulenzen hervorrufen.
Im allgemeinen ist der Geber umso weiter hinten und umso näher der Mittellinie
des Bootes anzubringen, je schneller dieses fahren kann, damit er auch bei
hohen Geschwindigkeiten den Kontakt mit dem Wasser behält.
2. Versuchsweiser Einbau
Da sich die Installationsstelle des Gebers , wenn dieser einmal eingeklebt ist, nicht
mehr ändern lässt, ist es am vorteilhaftesten den Geber erst provisorisch zu
installieren und auf Probefahrten bei verschiedenen Geschwindigkeiten zu testen um
die beste Montageposition zu finden, bevor er dauerhaft eingeklebt wird.
1. Stecken Sie den Geber am Gerät an und schalten Sie den Fischfinder ein. Wenn
das Gerät einen funktionierenden Geber erkennt geht es sofort in den normalen
Betriebsmodus.
2. Betrachten Sie den Bildschirm während Sie den Geber über die Seite so ins
Wasser halten, dass er direkt nach unten auf einen Ihnen bekannten flachen Grund
zeigt. Verwenden Sie die Anzeige um Sie mit der Anzeige zu vergleichen, die sie
bei Platzierung des Gebers im Rumpf erhalten.
12
bei Platzierung des Gebers im Rumpf erhalten
.

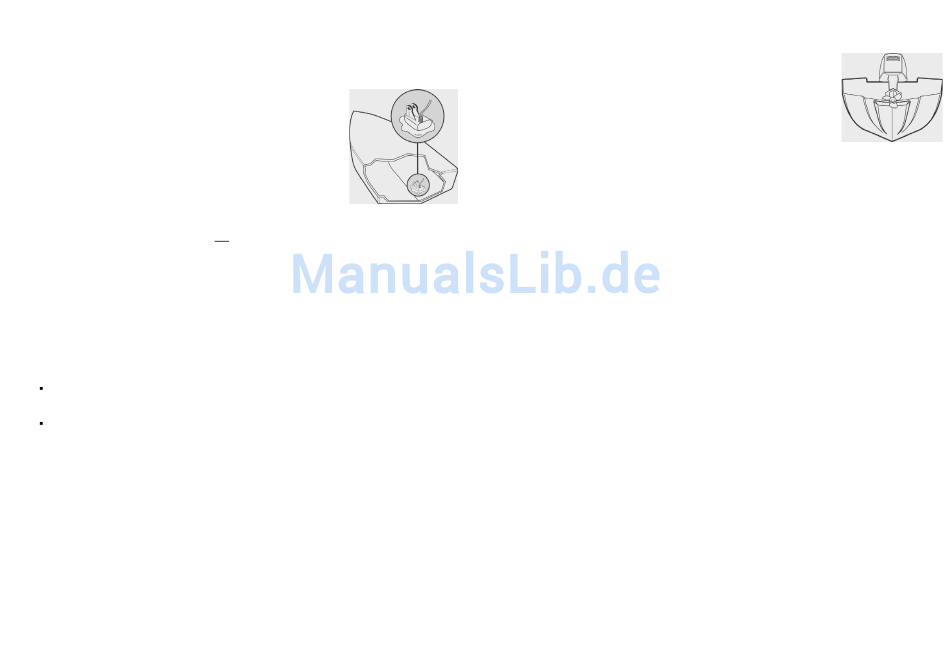

3. Platzieren Sie den Geber innen im Rumpf an der vorher
festgelegten Stelle mit seinem spitzen Ende nach vorne.
4. lassen Sie genügend Wasser in den Rumpf um den Geber
unter Wasser zu setzen. Halten Sie den Geber durch
Sandsäcke oder andere schwere Objekte an seinem Platz.
Der Geber kann seine Schallsignale nicht durch Luft senden,
und durch das Wasser wird der Spalt zum Rumpf
überbrückt, Luftblasen vermieden und Unebenheiten des
Rumpfes ausgeglichen.
5. Betrachten Sie den Bildschirm und vergleichen Sie die Darstellung mit der unter
Punkt 2 beobachteten. Achten Sie darauf, dass Ihr Boot sich an derselben
Stelle befindet. Wenn die Ergebnisse vergleichbar sind fahren Sie mit Punkt 7
fort. Ist das Ergebnis unbefriedigend so beginnen Sie von vorne.
6. Fahren Sie mit unterschiedlichen Geschwindigkeiten in verschiedenen Tiefen
und beobachten Sie dabei den Bildschirm des Fischfinders. Wenn Sie große
Tiefen erreichen müssen testen Sie Ihre provisorische Installation bei der
benötigten Tiefe. Bei zufriedenstellender Leistung des Gerätes fahren Sie wie
unter 7 beschrieben fort, ist die Leistung inakzeptabel so versuchen Sie eine
andere Stelle im Rumpf.
7. zeichnen sie, sobald Sie den besten Platz zur Gebermontage gefunden haben,
diesen an.
3. Verlegung des Kabels
Verlegen sie das Kabel zum Gerät, sobald Sie den besten Platz für die
Geberinstallation festgestellt haben.
Achtung: das Geberkabel darf weder abgeschnitten noch gekürzt werden. Vermeiden
Sie auch Beschädigungen der Isolierung. Verlegen Sie das Geberkabel so weit weg
von UKW Antennen- oder Drehzahlmesserkabeln wie möglich um Störungen zu
vermeiden. Sollte das Geberkabel zu kurz sein so sind Verlängerungskabel bis zu
einer Gesamtlänge von 15m erhältlich
4. Dauerhafter Einbau des Gebers
Anmerkung: es lassen sich keine weiteren Veränderungen und Einstellungen am
Geber vornehmen, wenn er einmal eingeklebt ist.
1. vergewissern Sie sich, dass die Position für die Gebermontage richtig
angezeichnet ist.
