Produktbeschreibung

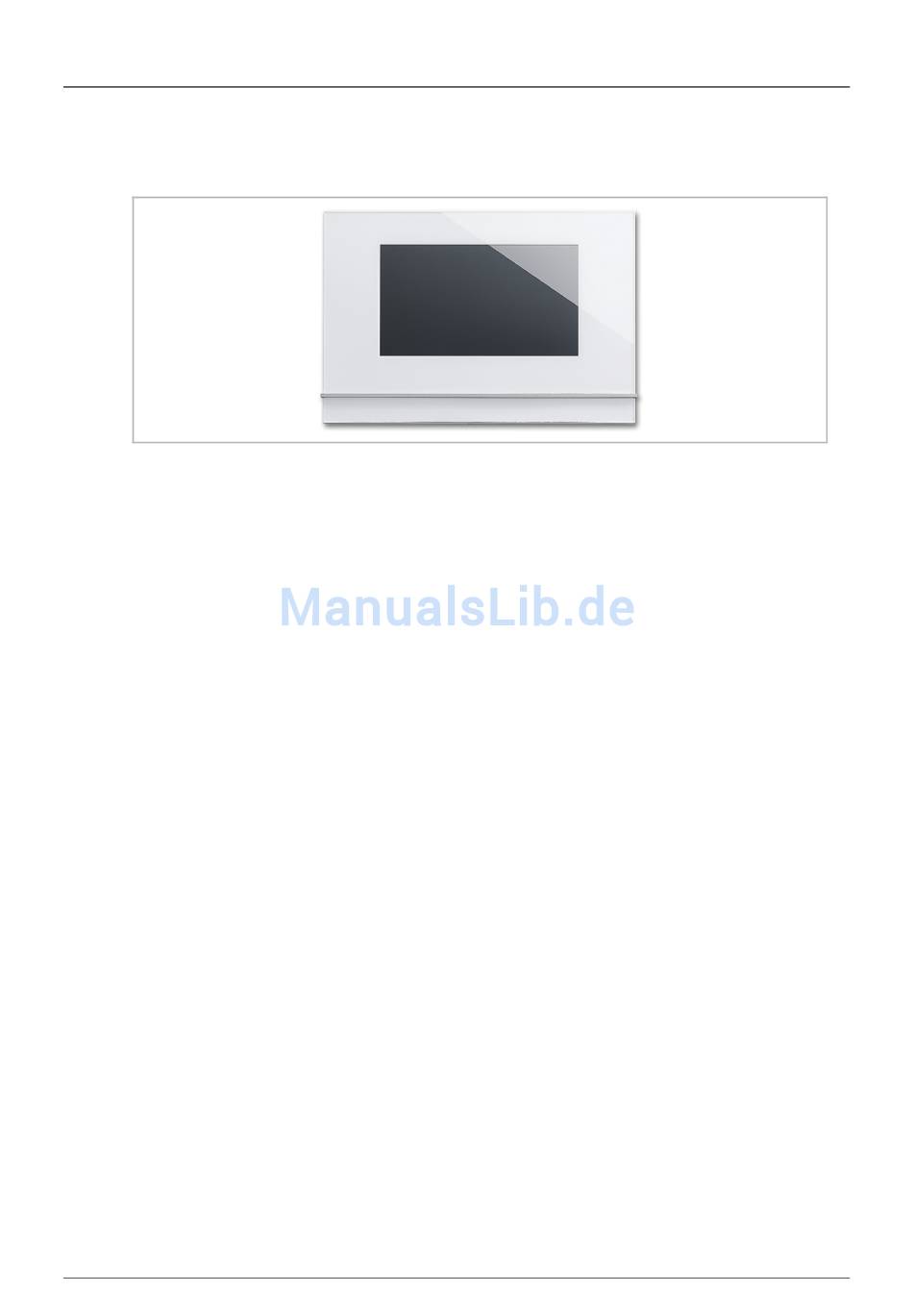

Abb. 1:
Produktübersicht
Der Busch-SmartTouch
Türkommunikationssystem und zur Darstellung und Bedienung von KNX-Standardfunktionen
(siehe Kapitel „Funktionsübersicht KNX" auf Seite 18). Es besitzt ein kapazitives Touch-Display
mit 1024 x 600 Bildpunkten.
Das Produkt ist Teil des ABB-Welcome Türkommunikationssystems und arbeitet ausschließlich
mit den Komponenten dieses Systems zusammen.
Das Touchpanel wird mit beiden Bussystemen, dem ABB i-bus
Bus verbunden. Die Übertragung der Audio/Video-Signale und die Spanungsversorgung des
Geräts erfolgt ausschließlich über den ABB-Welcome Bus. Das heißt, es ist mindestens eine
ABB-Welcome Systemzentrale oder eine Zusatz-Spannungsversorgung vorzusehen, um die
Spannungsversorgung des Touchpanels sicher zu stellen.
Es ist auch möglich, das Touchpanel ohne einen Anschuss zum ABB-Welcome Bus zu
betreiben. Das heißt, es ist eine Zusatz-Spannungsversorgung vorzusehen, um die
Spannungsversorgung des Touchpanels sicher zu stellen.
Es können bis zu 16 KNX-Funktionen auf einer Bedienseite positioniert werden. Und es sind bis
zu 30 Bedienseiten mit insgesamt 480 Bedienelementen möglich. Das Raumtemperaturregler-
und das Szenen-Bedienelement belegen jeweils zwei Funktionsplätze. Das Audio-
Bedienelement belegt mindestens vier Funktionsplätze.
Das Gerät kann auch für die Anzeige von Stör- und Alarmmeldungen verwendet werden.
Das KNX-Touchpanel wird mit dem DCA-Inbetriebnahmetool konfiguriert. Das DCA ist in der
ETS eingebettet und ermöglicht den direkten Zugriff auf Gruppenadressen und Flags von
Kommunikationsobjekten. Die Bedienelemente bestehen aus frei programmierbaren
Touchflächen.
Technisches Handbuch 2CKA001373B9264
®
7'' dient als Video-Innenstelle für das ABB-Welcome
Produktbeschreibung
®
KNX und dem ABB-Welcome
│17
