06/16
KNX Technisches Handbuch

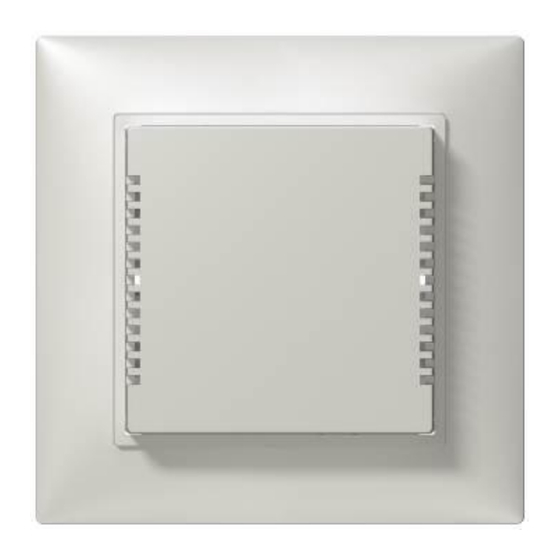

Sidus KNX Objekt RTR unifide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB KNX

Inhaltszusammenfassung für ABB KNX

  • Seite 1 06/16 KNX Technisches Handbuch Sidus KNX Objekt RTR unifide...

  • Seite 2: Inhaltsverzeichnis

    Hinweise zum Umweltschutz ..............................6 Umwelt ..................................6 Technische Daten .................................. 7 Anschluss ....................................7 Montage ....................................7 Programmübersicht ................................8 Sidus KNX Objekt RTR ............................. 8 Planerunterstützung RTR ............................... 9 Betriebsarten ................................9 Temperaturmessung ..............................10 Regler..................................11 Sollwerte..................................13 Fan Coil Allgemein ..............................14 Applikations- / Parameterbeschreibungen ..........................18...

  • Seite 3: Hinweise Zur Anleitung

    Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt ABB keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an ABB oder besuchen Sie uns im Internet unter: www.abb.ch/gebaeudeautomation 2 Sicherheit Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher.

  • Seite 4: Bestimmungsgemäßer Gebrauch

    Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 10 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. ABB haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber.

  • Seite 5: Zielgruppe / Qualifikation Des Personals

    Achtung ! – Geräteschaden durch äußere Einflüsse ! Feuchtigkeit und eine Verschmutzung des Geräts können zur Zerstörung des Geräts führen. · Schützen Sie das Gerät bei Transport, Lagerung und im Betrieb vor Feuchtigkeit, Schmutz und Beschädigungen. KNX Technisches Handbuch | 5...

  • Seite 6: Hinweise Zum Umweltschutz

    Sammelstellen oder Entsorgungsbetriebe. Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH-Verordnung. (EU-Richtlinie 2012/19/EU WEEE und 2011/65/EU RoHS) (EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006) 6 | KNX Technisches Handbuch 06/16...

  • Seite 7: Technische Daten

    Das Gerät [A] mit der UP-Dose so verschrauben, dass sich der Stecksockel [3] zum Anschluss der Applikation oben befindet. · Die Kappe [C] mit dem Rahmen [B] auf das Gerät [A] drücken, bis sie einrastet. · Die Zentralscheibe [D] mittig auf die Kappe [C] drücken. KNX Technisches Handbuch | 7...

  • Seite 8: Programmübersicht

    Der UP-Raumtemperaturregler für den Objektbereich wird überall dort eingesetzt, wo eine Bedienung nicht gewünscht ist. Die Steuerung erfolgt von außen über den Bus. Neben handelsüblichen Stellantrieben können Lüfter mit bis zu fünf Stufen angesteuert werden. Darüber hinaus verfügt dieser Regler über eine Vielzahl allgemeiner KNX-Funktionen. 8 | KNX Technisches Handbuch...

  • Seite 9: Planerunterstützung Rtr

    Abwesenheit), dass Energiekosten eingespart werden, die Komfort-Temperatur aber schnell wieder erreicht werden kann. Der Standby-Betrieb ist am Gerät nicht einstellbar. Dieser wird nur über den KNX-Bus aktiviert. · ECO-Mode (bei Heizen und Kühlen): Anstelle des Nachtbetriebs gibt es nun den ECO-Mode; die Raumtemperatur...

  • Seite 10: Temperaturmessung

    Wird die gemessene Temperatur verfälscht kann ein „Abgleichwert Raumtemperaturmessung“ eingestellt werden. Wenn eine zusätzliche externe Temperaturwerterfassung aktiviert wurde und der gemessene Wert sich durch Kälte- bzw. Wärmeeinflüsse verfälscht, kann hierfür ebenfalls ein Abgleichwert eingetragen werden. 10 | KNX Technisches Handbuch 06/16...

  • Seite 11: Regler

    Temperaturempfinden des Menschen im Raum ist. Die Hysterese sollte nicht zu klein gewählt werden, da sonst ein schaltender Stellantrieb ständig öffnet und schließt. Die Hysterese darf aber auch nicht zu groß gewählt werden, da die Temperaturschwankungen im Raum sonst zu groß werden. KNX Technisches Handbuch | 11...
  • Seite 12 Ein Stetigregler besitzt eine sich kontinuierlich ändernde Stellgröße, die Werte zwischen 0 und 100 % annehmen kann. Beim KNX wird dieses Stellgrößensignal in einen 1-Byte-Wert umgewandelt, d. h. die Stellgröße 0 % entspricht dem Wert „0“ und die Stellgröße 100 % entspricht dem Wert „255“.

  • Seite 13: Regelparameter Bei Pwm- Und Stetigregler (Fan Coil)

    Es ist kein erneutes Parametrieren notwendig. Bei einer manuellen Verstellung und abhängigen Sollwerten wird der Bezug Basissollwert berücksichtigt. Hierüber wird festgelegt, ob sich der Basis-Sollwert auf die Komfort-Temperatur für Heizen, Kühlen oder die mittlere Temperatur zwischen Heizen und Kühlen bezieht. KNX Technisches Handbuch | 13...

  • Seite 14: Individuelle Sollwerte

    Zweirohr- und Vierrohrsystemen unterschieden. Innerhalb einer Fan Coil-Unit gibt es mehrstufige Ventilatoren, die eine schnelle Anpassung der Raumtemperatur an individuelle Wünsche ermöglichen. Der Raumtemperaturregler Fan Coil mit Display kann bis zu drei Lüfterstufen manuell oder automatisch ansteuern. 14 | KNX Technisches Handbuch 06/16...
  • Seite 15 Lüfterstufe ein eigenes 1-Bit-Kommunikationsobjekt „Fan Coil Stufe … schalten“ zur Verfügung gestellt. Dies wird für „normale“ Schaltaktoren benötigt. (Bei der Verwendung von KNX-Schaltaktoren und Fan Coil- Units sind die Anschlusshinweise der Fan Coil-Unit zu beachten.) •...
  • Seite 16 35 °C eine vorhandene Klimaanlage weiterhin versucht, die Raumtemperatur auf 24 °C zu senken. Die Aktivierung der Sommerkompensation setzt allerdings einen Außentemperaturfühler voraus, der seinen gemessenen Wert auf den KNX sendet und somit vom Raumtemperaturregler mit Display ausgewertet werden kann. Für die Sommerkompensation gibt es die Parameter: •...
  • Seite 17 8 Bit / DPT_HVAC_mode K, S, Ü, A Betriebsart 8 Bit / DPT_HVAC_mode K, S, Ü, A FanCoil manuell/Automatik 1 Bit / DPT_switch K, S, Ü, A FanCoil Stufe 8 Bit / DPT_Value_1_u_Ucount K, S, Ü, A KNX Technisches Handbuch | 17...

  • Seite 18: Applikations- / Parameterbeschreibungen

    KNX Technisches Handbuch 9 Applikations- / Parameterbeschreibungen 9.1 Applikation „RTR“ Pos: 37.2 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/ModuleAllgemein — 9.1.1 Allgemein — Gerätefunktion Optionen: Einzelgerät Mastergerät Slavegerät · Einzelgerät: Das Gerät wird in einem Raum einzeln zur Raumtemperaturreglung eingesetzt.

  • Seite 19: Allgemein - Betriebsmodus Nach Reset

    Frost-/Hitzeschutz: Wenn in dem Raum lediglich die Gebäudeschutzfunktion nach Reset notwendig ist. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Gerätefunktion“ auf „Einzelgerät“ oder „Mastergerät“ steht. -- (KNX)/Applikation/Objekt-RTR/ModuleAllgemein — Zusätzliche Funktionen @ 40\mod_1421679254855_1.docx @ 312436 @ 3 9.1.4 Allgemein — Zusätzliche Funktionen Optionen: nein ·...

  • Seite 20: Regelung Heizen - Art Der Stellgröße

    Sollte der benötigte Heizungstyp nicht vorhanden sein, können über die freie Konfiguration individuelle Parameter vorgegeben werden. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0 – 100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. 20 | KNX Technisches Handbuch 06/16...

  • Seite 21: Regelung Heizen - I-Anteil (Min)

    100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Zusätzlich muss der Parameter „Art der Heizung“ auf „Freie Konfiguration“ stehen. : 37.14 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/ModuleRegelung Heizen — Erweiterte Einstellungen @ 40\mod_1421679921896_1.docx @ 312541 @ 3 @ 1 9.1.11 Regelung Heizen — Erweiterte Einstellungen...

  • Seite 22: Grundstufe Heizen - Wirksinn Der Stellgröße

    Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“ oder „2-Punkt 1 Byte, 0/100%“ steht. : 37.19 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/ModuleGrundstufe Heizen — Stellgrößendifferenz für Senden der Stellgröße Heizen @ 40\mod_1421680273177_1.docx @ 312616 @ 3 @ 1 9.1.16 Grundstufe Heizen —...

  • Seite 23: Grundstufe Heizen - Pwm-Zyklus Heizen (Min)

    100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. 9.1.21 Regelung Zusatzstufe Heizen Hinweis Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ und der Parameter „Reglerfunktion“ entweder auf „Heizen mit Zusatzstufe“ oder „Heizen und Kühlen mit Zusatzstufen“ steht. KNX Technisches Handbuch | 23...

  • Seite 24: Regelung Zusatzstufe Heizen - Art Der Stellgröße

    Sollte der benötigte Heizungstyp nicht vorhanden sein, können über die freie Konfiguration individuelle Parameter vorgegeben werden. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0- 100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. 24 | KNX Technisches Handbuch 06/16...

  • Seite 25: Regelung Zusatzstufe Heizen - P-Anteil (X 0,1°C)

    9.1.27 Regelung Zusatzstufe Heizen — Erweiterte Einstellungen Optionen: nein Dieser Parameter schaltet zusätzliche Funktionen und Kommunikationsobjekte frei, z. B „Zusatzstufe Heizen“. Pos: 37.34 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/ModuleZusatzstufe Heizen @ 40\mod_1421681202812_1.docx @ 312796 @ 3 @ 1 9.1.28 Zusatzstufe Heizen Hinweis Nur verfügbar, wenn der Parameter „Erweiterte Einstellungen“...

  • Seite 26: Zusatzstufe Heizen - Wirksinn Der Stellgröße

    Wert 0 bedeutet „Ventil geschlossen“ · invers: Wert 0 bedeutet „Ventil geöffnet“ Pos: 37.36 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/ModuleZusatzstufe Heizen — Hysterese (x 0,1°C) @ 40\mod_1421681324071_1.docx @ 312826 @ 3 @ 1 9.1.30 Zusatzstufe Heizen — Hysterese (x 0,1°C) Optionen: Einstellmöglichkeit zwischen 3 –...

  • Seite 27: Regelung Kühlen

    Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0- 100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Pos: 37.40 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/ModuleZusatzstufe Heizen — Grundlast min. Stellgröße (0..255) @ 40\mod_1421681560021_1.docx @ 312871 @ 3 @ 1 9.1.33 Zusatzstufe Heizen —...

  • Seite 28: Regelung Kühlen - Art Der Stellgröße

    Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0- 100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Pos: 37.46 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/ModuleRegelung Kühlen — P-Anteil (x 0,1°C) @ 40\mod_1421681863004_1.docx @ 312931 @ 3 @ 1 9.1.37 Regelung Kühlen —...

  • Seite 29: Regelung Kühlen - Erweiterte Einstellungen

    100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Zusätzlich muss der Parameter „Art der Kühlung“ auf „Freie Konfiguration“ stehen. .48 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/ModuleRegelung Kühlen — Erweiterte Einstellungen @ 40\mod_1421682034557_1.docx @ 312961 @ 3 @ 1 9.1.39 Regelung Kühlen — Erweiterte Einstellungen...

  • Seite 30: Grundstufe Kühlen - Hysterese (X 0,1°C)

    Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“, „2-Punkt 1 Byte, 0/100%“, „PI stetig, 0-100%“ oder „Fancoil“ steht. Pos: 37.55 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/ModuleGrundstufe Kühlen @ 40\mod_1421682149404_1.docx @ 312976 @ 3 @ 1 9.1.45 Grundstufe Kühlen —...

  • Seite 31: Regelung Zusatzstufe Kühlen

    Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0- 100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Pos: 37.57 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/ModuleGrundstufe Kühlen — Grundlast min. Stellgröße (0..255) @ 40\mod_1421682745449_1.docx @ 313081 @ 3 @ 1 9.1.47 Grundstufe Kühlen —...

  • Seite 32: Regelung Zusatzstufe Kühlen - Art Der Kühlung

    Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Pos: 37.62 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/ModuleRegelung Zusatzstufe Kühlen — P-Anteil (x 0,1°C) @ 40\mod_1421683053736_1.docx @ 313126 @ 3 @ 1 9.1.50 Regelung Zusatzstufe Kühlen —...

  • Seite 33: Zusatzstufe Kühlen - Wirksinn Der Stellgröße

    Nur verfügbar, wenn der Parameter „Erweiterte Einstellungen“ unter „Regelung Zusatzstufe Kühlen“ auf „ja“ steht. Pos: 37.66 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/Module/Zusatzstufe Kühlen — Wirksinn der Stellgröße @ 40\mod_1421738600834_1.docx @ 313241 @ 3 @ 1 9.1.54 Zusatzstufe Kühlen — Wirksinn der Stellgröße...

  • Seite 34: Zusatzstufe Kühlen - Zyklisches Senden Der Stellgröße (Min)

    Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0- 100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. Pos: 37.73 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/Module/Zusatzstufe Kühlen — Grundlast min. Stellgröße (0..255) @ 40\mod_142 1739808226_1.docx @ 313332 @ 3 @ 1 9.1.59 Zusatzstufe Kühlen —...

  • Seite 35: Kombinierter Heiz- Und Kühlbetrieb - Umschaltung Heizen/Kühlen

    Stellgröße das Heizmedium durch die Anlage geleitet. Ist sie deaktiviert, dann kann durch den Regler die Stellgröße bis auf Null abgesenkt werden. Pos: 37.76 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/Module/Kombinierter Heiz- 9.1.62 Kombinierter Heiz- und Kühlbetrieb Hinweis Nur verfügbar, wenn der Parameter „Gerätefunktion“...

  • Seite 36: Kombinierter Heiz- Und Kühlbetrieb - Ausgabe Stellgröße Zusatzstufe Heizen Und Kühlen

    Kühlen-Stellgröße empfängt, dann ist die Option „über 1 Objekt“ zu wählen. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen und Kühlen mit Zusatzstufen“ steht. Pos: 37.83 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt- RTR/Module/Sollwerteinstellungen @ 40\mod_1421741365616_1.docx @ 313452 @ 3 @ 1 9.1.67 Sollwerteinstellungen Hinweis Nur verfügbar, wenn der Parameter „Gerätefunktion“...

  • Seite 37: Sollwerteinstellungen - Solltemperatur Komfort Heizen Und Kühlen (°C)

    Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Sollwert Heizen Komfort = Sollwert Kühlen Komfort“ auf „ja“ steht. Pos: 37.87 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt- 9.1.70 Sollwerteinstellungen — Solltemperatur Komfort Heizen und Kühlen (°C) Optionen: Einstellmöglichkeit zwischen 10 – 40 Festlegung der Wohlfühltemperatur für Heizen und Kühlen bei Anwesenheit.

  • Seite 38: Sollwerteinstellungen - Absenkung Eco Heizen (°C)

    Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen“ „Heizen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlenmit Zusatzstufen“ steht. Pos: 37.93 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt- RTR/Module/Sollwerteinstellungen — Solltemperatur Komfort Kühlen (°C) @ 40\mod_1421741954266_1.docx @ 313572 @ 3 @ 1 9.1.75 Sollwerteinstellungen —...
  • Seite 39 KNX Technisches Handbuch Pos: 37.97 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt- RTR/Module/Sollwerteinstellungen — Solltemperatur Hitzeschutz (°C) @ 40\mod_1421742545048_1.docx @ 313617 @ 3 @ 1 KNX Technisches Handbuch | 39...

  • Seite 40: Sollwerteinstellungen - Solltemperatur Hitzeschutz (°C)

    Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Kühlen“ „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht. Pos: 37.98 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/Module 9.1.79 Sollwerteinstellungen — Displayanzeige zeigt Optionen:...

  • Seite 41: Sollwertverstellung

    Durch die Vorgabe kann eine Eingrenzung der manuellen Anhebung im Kühlbetrieb vorgenommen werden. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Kühlen“„ „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht. KNX Technisches Handbuch | 41...

  • Seite 42: Sollwertverstellung - Zurücksetzen Der Manuellen Verstellung Bei Empfang Eines Basissollwertes

    Anwendungsbeispiel: Zurücksetzen der manuellen Verstellung aller in einem Bürogebäude befindlichen Geräte durch eine Uhr im System. Pos: 37.112 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt- RTR/Module/Sollwertverstellung — Vorortbedienung dauerhaft speichern @ 40\mod_1421744100048_1.docx @ 313797 @ 3 @ 1 9.1.91 Sollwertverstellung — Vorortbedienung dauerhaft speichern...

  • Seite 43: Temperaturerfassung - Eingänge Der Gewichteten Temperaturerfassung

    Festlegung der Gewichtung der externen Messung von 0-100%. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Eingänge der gewichteten Temperaturerfassung“ auf „interne und externe Messung“, „2x externe Messung“ oder „interne und 2x externe Messung“ steht. KNX Technisches Handbuch | 43...

  • Seite 44: Temperaturerfassung - Gewichtung Der Externen Messung 2 (0

    Sollte innerhalb der parametrierten Zeit keine Temperatur erfasst werden, geht das Gerät in den Störungsbetrieb. Es sendet ein Telegramm über das Objekt „Störung Ist-Temperatur“ auf den Bus und stellt Betriebsart und Stellgröße bei Störung ein. 44 | KNX Technisches Handbuch 06/16...

  • Seite 45: Temperaturerfassung - Betriebsart Bei Störung

    Einstellmöglichkeit zwischen 0 – 255 Bei Ausfall der Ist-Temperaturmessung kann das Gerät die Stellgröße nicht mehr selbst bestimmen. Daher wird eine Stellgröße gewählt, die für den Schutz des Gebäudes ausreicht. Pos: 37.127 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/Module/Alarmfunktionen 9.1.103 Alarmfunktionen Hinweis Nur verfügbar, wenn der Parameter „Gerätefunktion“...

  • Seite 46: Alarmfunktionen - Taupunktalarm

    Temperatur, dann wird das Hitzealarm-Bit im Status-Objekt gesetzt. Wird die Temperatur unterschritten, dann wird es wieder zurückgesetzt. Pos: 37.133 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/Module/Fancoil Einstellungen - Lüfterstufen @ 40\mod_1421746005473_1.docx @ 314052 @ 3 @ 1 9.1.108 Fancoil Einstellungen - Lüfterstufen Hinweis Nur verfügbar, wenn der Parameter „Gerätefunktion“...

  • Seite 47: Fancoil Einstellungen Heizen

    Wenn im Automatikbetrieb die Ansteuerung der Lüfterstufen durch den Aktor selbst aus Ableitung aus der Stellgröße erfolgt, dann ist die Option „nur bei manueller Bedienung „ zu wählen, sonst die andere Option. Pos: 37.137 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/Module/Fancoil Einstellungen - Lüfterstufen — Niedrigste manuell einstellbare Stufe @ 40\mod_1421746320532_1.docx @ 314112 @ 3 @ 1 9.1.112 Fancoil Einstellungen - Lüfterstufen —...

  • Seite 48: Fancoil Einstellungen Heizen - Lüfterstufenbegrenzung Heizen Bei Ecobetrieb

    Die Parameter „Lüfterstufe 4 - 5 bis Stellgröße (0 - 255) Heizen“ sind nur verfügbar, wenn der Parameter „Anzahl der Lüfterstufen“ auf „5 Stufen“ steht. Pos: 37.142 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt-RTR/Module/Fancoil Einstellungen Heizen — Lüfterstufenbegrenzung Heizen bei Ecobetrieb @ 40\mod_1421746645592_1.docx @ 314172 @ 3 @ 1 9.1.116 Fancoil Einstellungen Heizen —...

  • Seite 49: Fancoil Einstellungen Kühlen - Lüfterstufenbegrenzung Kühlen Bei Ecobetrieb

    9.1.122 Sommerkompensation Hinweis Nur verfügbar, wenn der Parameter „Gerätefunktion“ entweder auf „Einzelgerät“ oder „Mastergerät“ steht. Pos: 37.151 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Applikation/Objekt- RTR/Module/Sommerkompensation — Sommerkompensation @ 40\mod_1421751085960_1.docx @ 314337 @ 3 @ 1 9.1.123 Sommerkompensation — Sommerkompensation Optionen: nein Zur Energieeinsparung und um die Temperaturdifferenz beim Betreten und Verlassen eines klimatisierten Gebäudes in...

  • Seite 50: Sommerkompensation - (Untere) Einstiegstemperatur Für Sommerkompensation (°C)

    Einstellmöglichkeit zwischen -127 – 127 Über den Parameter wird der obere Außentemperaturwert festgelegt, ab wann die Sollwertkorrektur (Sommerkompensation) aufgrund einer zu hohen Außentemperatur vorgenommen wird. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Sommerkompenstion“ auf „ja“ steht. 50 | KNX Technisches Handbuch 06/16...

  • Seite 51: Sommerkompensation - Offset Der Solltemperatur Beim Ausstieg Aus Der Sommerkompensation (X 0,1°C)

    4 K: oberer Sollwertoffset Das bedeutet, dass eine fließende Sollwerterhöhung von 0 … 4 K erfolgt, wenn die Außentemperatur von 20°C auf 32°C steigt. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Sommerkompenstion“ auf „ja“ steht KNX Technisches Handbuch | 51...

  • Seite 52: Kommunikationsobjekte - Rtr

    Über das Objekt wird ein schaltender Stellantrieb bedient, z. B. ein thermoelektrischer Stellantrieb, der von einem Schalt- /Heizungsaktor angesteuert wird. Über das Objekt wird ein Stellantrieb mit stetiger Eingangsgröße (0..100%) angesteuert, z. B. ein elektromotorischer Stellantrieb. 52 | KNX Technisches Handbuch 06/16...
  • Seite 53 Die Zusatzstufe kann auch als parallele zweite Kühlstufe eingesetzt werden. Dazu ist die Temperaturdifferenz zur Grundstufe auf 0°C zu parametrieren. Pos: 38.7 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Kommunikationsobjekte/Objekt-RTR / RTR/Module/Regelung Ein/Aus @ 41\mod_1422460821878_1.docx @ 329796 @ 3 @ 1 9.2.5 Regelung Ein/Aus...

  • Seite 54: Externe Ist-Temperatur

    Externe Ist-Temperatur Eingang 2-Byte-Gleitkommawert 2-Byte-Kommunikationsobjekt zur Erfassung eines über dem KNX-Bus zur Verfügung gestellten externen Temperaturwertes Pos: 38.10 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Kommunikationsobjekte/Objekt-RTR / RTR/Module/Externe Ist-Temperatur 2 @ 41\mod_1422460982185_1.docx @ 329844 @ 3 @ 1 9.2.8 Externe Ist-Temperatur 2...

  • Seite 55: Betriebsmodus Überlagert

    Punkt 3: Bei aktiven Betriebsmodus im Master-/Slavebetrieb ist das Objekt Betriebsmodus (Master) mit diesem Objekt zu verbinden. Pos: 38.17 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Kommunikationsobjekte/Objekt-RTR / RTR/Module/Betriebsmodus überlagert @ 41\mod_1422461351816_1.docx @ 329924 @ 3 @ 1 9.2.13 Betriebsmodus überlagert...

  • Seite 56: Präsenzmelder

    Befindet sich die Regelung in der inaktiven Zone zwischen Kühlen und Heizen oder im Heizbetrieb, dann sendet der Raumtemperaturregler auf dem "Status Kühlen"-Objekt ein AUS-Telegramm. Pos: 38.24 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Kommunikationsobjekte/Objekt-RTR / RTR/Module/Grundlast @ 41\mod_1422461616973_1.docx @ 330004 @ 3 @ 1 9.2.18 Grundlast...

  • Seite 57: Umschaltung Heizen/Kühlen

    Schalten Automatisch: Erfolgt die Umschaltung zwischen Heizen und Kühlen automatisch durch den Raumtemperaturregler, dann wird über dieses Objekt die Information über den aktuellen Status Heizen (0) oder Kühlen (1) dem KNX-Bus zur Verfügung gestellt. Das Objekt ist sendend. Nur über Objekt: Die Umschaltung zwischen Heizen und Kühlen erfolgt im Raumtemperaturregler nur über dieses 1-Bit Kommunikationsobjekt.
  • Seite 58 Eingang 2-Byte-Gleitkommawert Über das 2-Byte Kommunikationsobjekt kann der parametrierte Basissollwert über den KNX-Bus geändert/angepasst werden. Über Parameter ist einstellbar, ob der hier empfangene Wert als "Sollwert Heizen Komfort", "Sollwert Kühlen Komfort" oder "Mittelwert zwischen Heizen und Kühlen Komfort" interpretiert wird.
  • Seite 59 KNX Technisches Handbuch KNX Technisches Handbuch | 59...

  • Seite 60: Manuelle Sollwerte Zurücksetzen

    Manuelle Sollwerte zurücksetzen Eingang Schalten Über das 1-Bit Kommunikationsobjekt wird die am Gerät vorgenommene manuelle Sollwertverstellung zurückgesetzt. Pos: 38.39 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Kommunikationsobjekte/Objekt-RTR / RTR/Module/Taupunktalarm @ 41\mod_1422462410945_1.docx @ 330196 @ 3 @ 1 9.2.30 Taupunktalarm Nummer Name...

  • Seite 61: Sommerkompensation Aktiv

    Über das 1-Bit Kommunikationsobjekt wird durch den Wert (1) das Erreichen des am Gerät eingestellten Sollwertes im Komfortbetrieb als Information auf den KNX-Bus gesendet. Die Funktion wird durch Aktivieren des Komfort- oder des Präsenzbetriebes gestartet. Wird das Erreichen der Solltemperatur durch Vorwahl eines anderen Betriebsmodus oder durch Verstellung auf einen neuen Sollwert gestört, so wird der Wert (0) ausgesendet.

  • Seite 62: Ein/Aus Anforderung

    Schalten Das 1-Bit Kommunikationsobjekt ist mit dem jeweiligen Slave-Kommunikationsobjekt zur Synchronisation der Geräte im Master- /Slave-Betrieb zu verbinden. Pos: 38.50 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Kommunikationsobjekte/Objekt-RTR / RTR/Module/Sollwertanzeige @ 41\mod_1422462896751_1.docx @ 330324 @ 3 @ 1 9.2.38 Sollwertanzeige Nummer...

  • Seite 63: Lüfterstufe Anfordern

    Das Kommunikationsobjekt gibt die Betriebsart Heizen/Kühlen, den aktiven/inaktiven Betrieb, Frost- und Hitzealarm sowie Störung (Ausfall der Isttemperaturerfassung) gemäß Spezifikation für den RHCC (Room Heating Cooling Controller)-Status aus. Pos: 38.59 /DinA-4 -- Online/Applikations- / Parameterbeschreibungen -- (KNX)/Kommunikationsobjekte/Objekt-RTR / RTR/Module/Regler-Status HVAC @ 41\mod_1422463419311_1.docx @ 330452 @ 3 @ 1 9.2.46 Regler-Status HVAC...
