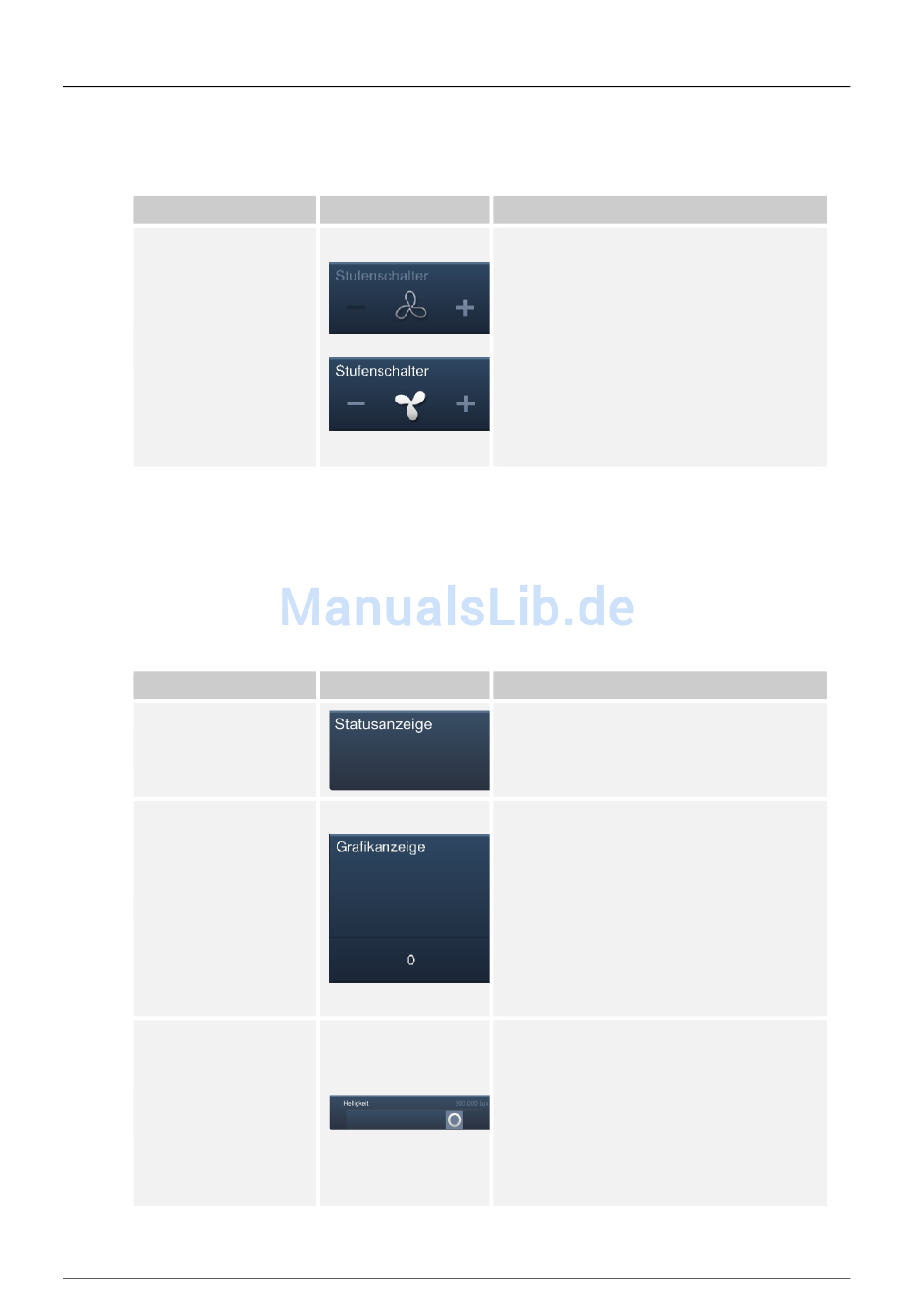

Lüfterschalter (Basisversion)
Mit Lüfterschaltern (Stufenschaltern) können Schaltabfolgen realisiert werden. Ein
Stufenschalter vereint gewissermaßen mehrere Taster zu einem Bedienelement.
Bedienelement
Lüfterschalter
(Stufenschalter)
Wertanzeigeelemente / Wertsendeelemente (Basisversion)
– Mit Wertanzeigeelementen werden Werte als Text oder grafische Informationenangezeigt.
Sie sind nicht bedienbar (Ausnahme Schieberegler Wert), sondern dienen der Anzeige von
Werten.
– Mit Wertsendeelementen können Werte in verschiedenen Formaten angezeigt und an
andere Geräte gesendet werden.
Bedienelement
Wert- oder
Statusanzeige
Grafische Anzeige
Wertsendeelement
(Schieberegler Wert)
Technisches Handbuch 2CKA001373B9264
Status
Status
Funktion
Die Variante verfügt über zwei Schaltflächen
links und rechts für den Aufruf der nächsten
bzw. vorherigen Stufe und über eine Schalt-
fläche in der Mitte.
Durch mehrmaliges Drücken der rechten /
linken Schaltfläche gelangt man jeweils eine
weitere Stufe höher bzw. niedriger.
Die Taste in der Mitte setzt den
Stufenschalter wieder zurück auf die unterste
Stufe (= „Aus").
Das Symbol in der Mitte kann bei der
Verstellung animiert sein.
Eine Anzeige der Stufen ist auch möglich.
Funktion
Die Variante „Wert- oder Statusanzeige" kann
Werte und Texte darstellen, die zum Beispiel
von einem Temperatursensor gesendet
werden.
Es gibt hier keine direkten Bedienelemente!
Die Variante „Grafikanzeige" kann Werte
grafisch darstellen, die zum Beispiel von
einem Temperatursensor gesendet werden.
Zusätzlich werden die Werte als Zahl
angezeigt.
Beim grafischen Anzeigeelement können Sie
u.a. zwischen einer Windrose und einem
Rundinstrument wählen. Dies muss in der
Inbetriebnahmesoftware des Busch-
®
SmartTouch 7'' entsprechend zugeordnet
worden sein.
Es gibt hier keine direkten Bedienelemente!
Mit Wertsendeelementen können Werte in
verschiedenen Formaten angezeigt und an
andere Geräte gesendet werden.
Mit dem „Schieberegler Wert" können Werte
mittels Schieberegler verändert werden. Die
geänderten Werte werden dann gesendet.
Es können hierfür Textanzeigen erfolgen.
So kann bei den verschiedenen
Schieberpositionen ein entsprechender Text
angezeigt werden.
Bedienung
