5.2.5
AUX / MIC-Abschnitt

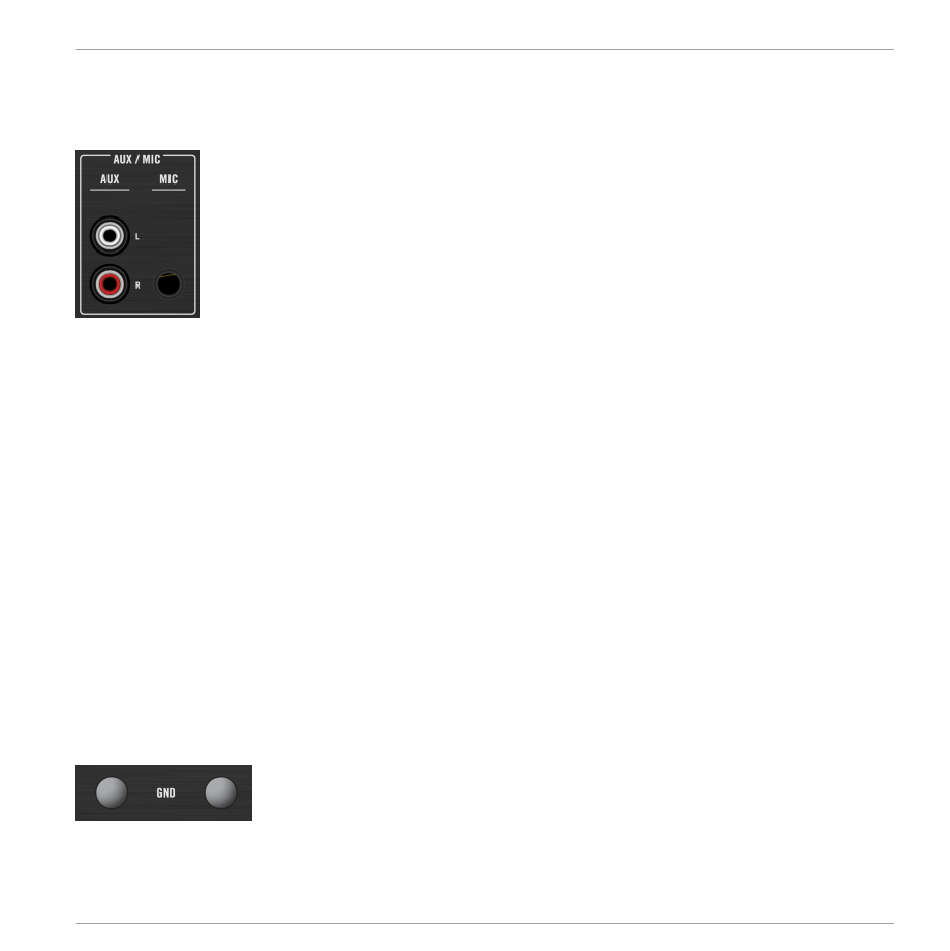

Der AUX / MIC-Abschnitt auf der Rückseite.
▪ Der AUX-Eingang dient dem Anschluss von Geräten mit Line-Pegel, wie z.B. MP3- oder
CD-Playern. Wie der MIC-Eingang, wird der AUX-Eingang direkt in die Ausgangs-Summe
geschickt, nachdem er den EQ durchlaufen hat, der vom TONE-Regler oben links auf dem
Z2 gesteuert wird (siehe auch
schluss externer Geräte an die AUX-Eingänge finden Sie im Installationshandbuch, wie
bereits in
↑1.3.1, Das Installationshandbuch
▪ Der MIC-Eingang dient dem Anschluss eines Mikrofons an den Z2. Das Signal geht direkt
in die Master-Ausgänge und wird auf beide Stereo-Kanäle geschickt (Lesen Sie dazu bitte
auch das Installationshandbuch, wie in
Die MIC- und AUX-Eingänge können gleichzeitig benutzt werden — sie werden dann gemischt,
das Summensignal wird durch den Tone-EQ geleitet und danach zu den Ausgängen geschickt.
Das Signal läuft nicht durch die TRAKTOR-FX oder durch die Kanal-Filter und -EQs des Z2.
Der MIC-Eingang kann auf der Oberseite mit dem Mikrofon-Schalter stummgeschaltet werden
(siehe auch
↑5.4.1, AUX /
5.2.6
GND-Schrauben (Erdung)
Die Erdungsschrauben auf der Rückseite.
↑5.4.1, AUX /
↑1.3.1, Das Installationshandbuch
MIC-Bedienelemente).
TRAKTOR-KONTROL-Z2-Hardware-Referenz
MIC-Bedienelemente). Details zum An-
erwähnt).
Rückseite
beschrieben).
Z2 - Benutzerhandbuch - 39
