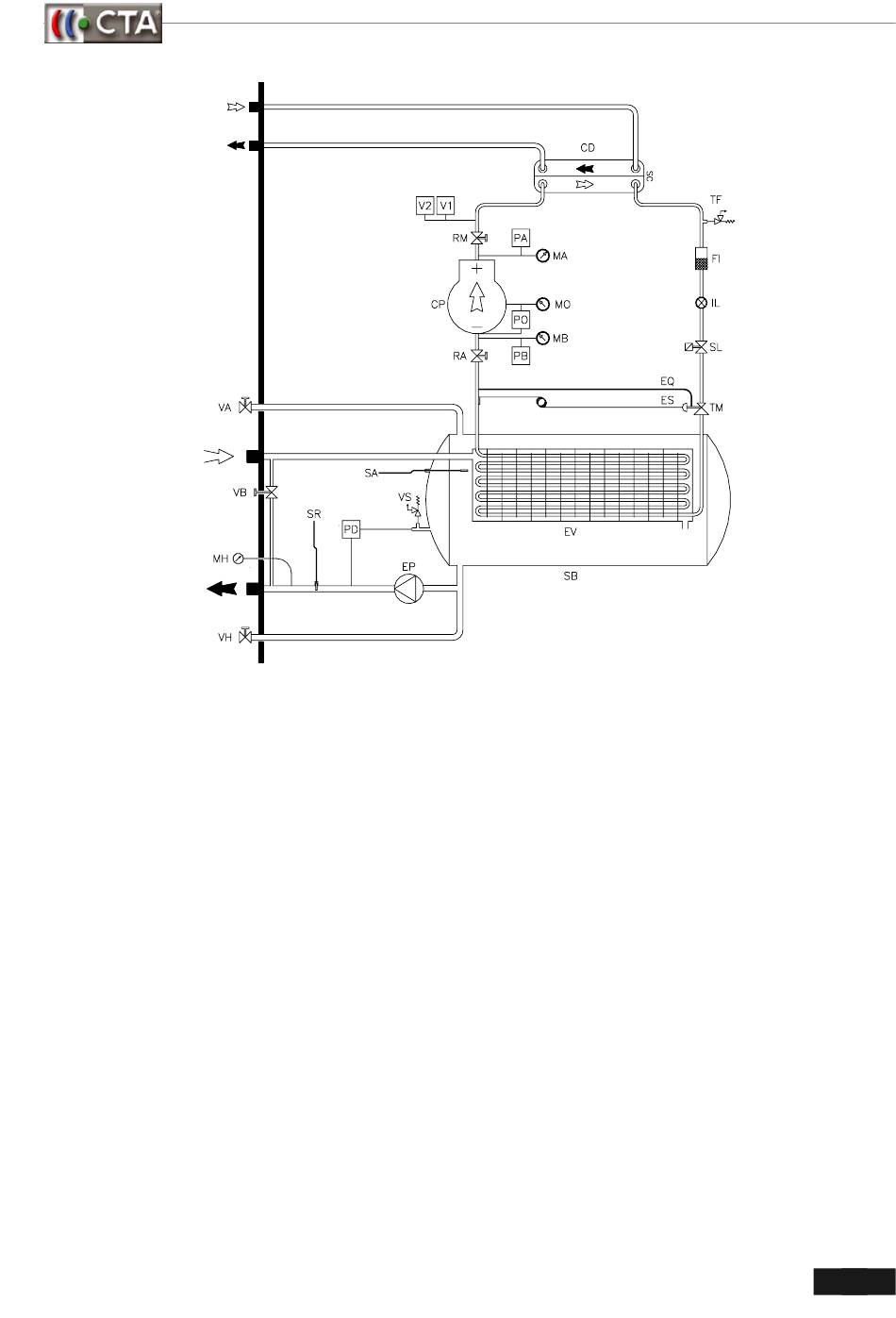

Die Modelle 502 und 602 haben unabhängig identische 2 Kältemittelkreisläufe, aber mit einem gemeinsamen
Wasserkreislauf. Die im Kältekreislauf eingezeichneten Komponenten sind damit im jeweiligen Kältekreislauf
ebenfalls enthalten (mehrfach vorhanden).
BEZEICHNUNGEN
KÄLTEMITTELKREISLAUF WASSERKREISLAUF
CP Verdichter VA Entlüftungsventil
RM Absperrventil (81 -- 602)
PA Hochdruckschalter
MA Hochdruckmanometer (81 -- 602)
V1 Kondensationsdruckschalter
V2 Kondensationsdruckschalter (301 -- 602)
CD Verflüssigerpaket
VE Lüfter
TF Sicherheitsventil (81 -- 602)
FI Kältemitteltrockner
IL Schauglas mit Feuchtindikator
TM Thermostatisches Expansionsventil
ES Temperaturmessfühlerleitung
RA Absperrventil (81 -- 201)
MB Niederdruckmanometer (81 -- 602)
MO Öldruckmanometer (251 -- 602)
KÄLTEMITTELLEITUNG
Die Leitungen, welche die Komponenten im Kältemittelkreislauf verbinden, sind aus Kupfer. Alle Leitungen sind
mit Silberlot verbunden.
IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]
VB Bypassventil
MH Manometer- Wasserdruck
VH Wasserfüllventil
SA Frostschutzsensor
SR Betriebsthermostatfühler
PD Druckdifferenzschalter
VS Sicherheitsventil
EP Pumpe
SB Tank
SL Abpumpmagnetventil (201 -- 602)
EQ Druckkompensationsleitung
EV Verdampfer
PB Niederdruckschalter
PO Öldruckschalter (251 -- 602)
