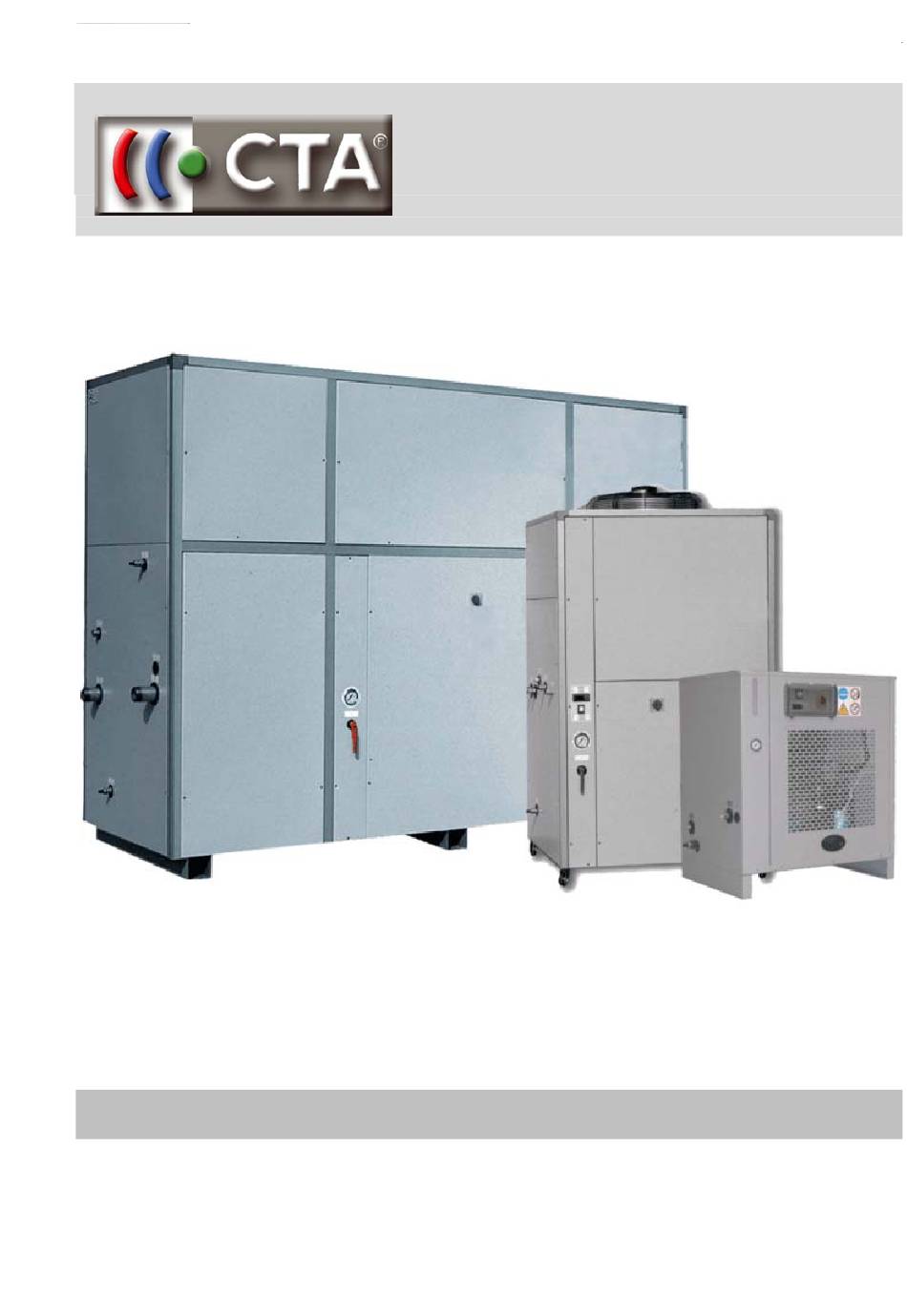

BAUREIHE "IP"
Bedienungsanleitung
"IP"
Baureihe

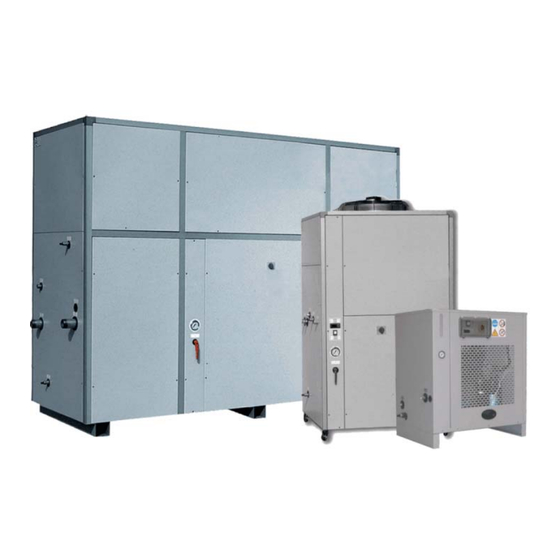

WASSERKÄLTEMASCHINE
Bedienungsanleitung
IP.E – IP.C
1
IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CTA IP Series

  • Seite 1 BAUREIHE “IP” Bedienungsanleitung “IP” Baureihe WASSERKÄLTEMASCHINE Bedienungsanleitung IP.E – IP.C IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 2: Inhaltsverzeichnis

    BAUREIHE “IP” Bedienungsanleitung Wichtige Hinweise ........................... 4 Einleitung ............................. 4 Typenschild ..........................5 Position der Hinweisschilder....................6 Funktionsweise......................... 7 Kältekreislauf ........................... 7 Sicherheit..........................13 Garantiebedingungen ......................13 Hauptanweisungen ......................... 14 Qualifiziertes Bedienpersonal ....................14 Standardeinsatzbedingungen....................15 Unregelmäßige Beanspruchung ..................... 15 Verkleidungen ........................
  • Seite 3 BAUREIHE “IP” Bedienungsanleitung Tankfüllung ..........................38 7.6.2 Expansionstank....................... 39 Prüfungen ..........................40 Inbetriebnahme und Gebrauch ....................... 41 Anschaltung und Inbetriebnahme................... 41 8.2.1 Sicherheitsprüfung ......................44 Verdichter Start und Stopp..................... 44 Pause............................45 Ausschalten ..........................45 Einstellungen..........................46 Mikroprozessor des Kompaktkühlers..................46 9.2.1 Allgemeine Information ....................
  • Seite 4: Wichtige Hinweise

    BAUREIHE “IP” Bedienungsanleitung 1 Wichtige Hinweise Einleitung BEVOR SIE DEN KÜHLER PRÜFEN, LESEN SIE DIE BETRIEBSANLEITUNG UND STELLEN SIE SICHER, DASS SIE ALLE HINWEISE VERSTANDEN HABEN. Das Betriebs- und Wartungshandbuch erklärt die Einzelteile, die Funktion und die Bedienung eines EUROKOMPAKTKÜHLER der Serie IPE / IPW / IPC . Eine Haftung ist ausgeschlossen.
  • Seite 5: Typenschild

    BAUREIHE “IP” Bedienungsanleitung 1.1 Typenschild Das CE Typenschild ist auf der Anschlussseite angebracht IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 6: Position Der Hinweisschilder

    BAUREIHE “IP” edienungsanleitung 1.2 Position der Hinweisschilder Die Hinweisschilder sind mit folgenden Symbolen gekennzeichnet. Eine ausführliche Erklärung zu diesen Warnhinweisen finden Sie in nachfolgenden Kapiteln. IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 7: Funktionsweise

    BAUREIHE “IP” Bedienungsanleitung 1.3 Funktionsweise Der Wasser- Kühler wurde gefertigt, um viele industrielle Prozesse mittels Wasser zurückzukühlen. Die Vielzahl der Modelle und die Kälteleistungen decken eine große Spannbreite von Einsatzfällen mit Wassereintrittstemperaturen von -5°bis + 20 °C ab. Der Kühler ist mit einem Kältemittelkreislauf ausgerüstet, welches Sie dem Fließbild entnehmen können.
  • Seite 8 BAUREIHE “IP” Bedienungsanleitung R 134a R 134a ist mittlerweile nicht nur aus technischer Sicht die langfristige Alternative für R 12. Neben den thermodynamischen Eigenschaften sind insbesondere die Unbrennbarkeit und Ungiftigkeit des Stoffs die Hauptargumente für einen langfristigen Einsatz. Dazu kommen positive praktische Erfahrungen, hohe Verfügbarkeit von Kältemittel und geeigneten Komponenten, günstige Preise und relativ unkomplizierte Handhabung in der Praxis.
  • Seite 9 BAUREIHE “IP” Bedienungsanleitung Komponenten Kältekreislauf Ein Kühlkreislauf muss eine bestimmte Anzahl von Basiskomponenten beinhalten. Beispiel: 2 Kreis – Kältekreislauf luftgekühlt Beispiel: 1 Kreis – Kältekreislauf wassergekühlt IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 10: Kältemittelleitung

    BAUREIHE “IP” Bedienungsanleitung Die Modelle 502 und 602 haben unabhängig identische 2 Kältemittelkreisläufe, aber mit einem gemeinsamen Wasserkreislauf. Die im Kältekreislauf eingezeichneten Komponenten sind damit im jeweiligen Kältekreislauf ebenfalls enthalten (mehrfach vorhanden). BEZEICHNUNGEN KÄLTEMITTELKREISLAUF WASSERKREISLAUF CP Verdichter VA Entlüftungsventil RM Absperrventil (81 -- 602) VB Bypassventil PA Hochdruckschalter MH Manometer- Wasserdruck...
  • Seite 11 BAUREIHE “IP” Bedienungsanleitung VERDICHTER (CP) Die Verdichter, die in dieser Serie verwendet werden, sind von zwei verschiedenen Bauarten: Scroll und halbhermetische, sauggasgekühlte Kältekompressoren. Scroll - Verdichter Vollhermetischer, sauggasgekühlter berührungslos leise arbeitender Scroll- Verdichter direktangetriebenem Drehstrommotor, mit thermischen Überlastschutz. Der Motorwicklungsschutz des Verdichters sichert die Motorwicklung gegen Überhitzung ab.
  • Seite 12: Technische Eigenschaften

    BAUREIHE “IP” Bedienungsanleitung KÄLTEMITTELTROCKNER (FI) Der Kältemitteltrockner übernimmt zwei Funktionen, zum einen kleine Partikel aus dem Kältemittel herauszufiltern und zum anderen Feuchtigkeit durch den silikagelen Filter zu absorbieren und damit den Verdichter vor Schäden zu bewahren. Durch die Verschmutzung steigt der Druckverlust über den Filter. Der Druckverlust kann dabei den Wert des Expansionsventils erreichen.
  • Seite 13: Sicherheit

    BAUREIHE “IP” Bedienungsanleitung 1.5 Sicherheit - Die Installation muss spannungsfrei (ohne elektrischen Anschluss) erfolgen. Erst wenn alles überprüft wurde, darf die Maschine gestartet werden. - Die Maschine ist mit festem Equipment vorgesehen. Wird die Maschine außerhalb des Gebäudes aufgestellt, so ist sie durch eine feste Abdeckung von Schnee und Vereisung der Ventilatoren zu schützen. - Es ist insbesondere darauf zu achten, dass die Maschine nicht außerhalb der Einsatzgrenzen der offiziellen Dokumentation betrieben werden.
  • Seite 14: Hauptanweisungen

    BAUREIHE “IP” Bedienungsanleitung 2 Hauptanweisungen 2.1 Qualifiziertes Bedienpersonal Es ist nur folgenden Fachkräften erlaubt an diesem Kühler zu arbeiten. Bevor diese Arbeiten ausführen, müssen sie die notwendigen Kapitel dieser Wartungs- und Betriebsanleitung gelesen haben. QUALIFIZIERTER INSTANDHALTUNGS- ELEKTRIKER Der Instandhaltungs- Elektriker muss die Befähigung und Ausbildung besitzen, Arbeiten am Schaltkasten und den Einspeisungen der Komponenten oder Einzelmaschinenteile des Kühlers durchführen zu können und zu dürfen.
  • Seite 15: Standardeinsatzbedingungen

    BAUREIHE “IP” Bedienungsanleitung 2.2 Standardeinsatzbedingungen Der Kühler wurde zur Rückkühlung von flüssigen Medien hergestellt und für folgende Einsatzbedingungen entwickelt: Medium -Wasser -Wasser und Glykol Einsatzgrenzen des Wassereintritt in den Kühler –5 bis 20 °C Tabelle Wasser mit Glykolanteil Durchschnittliche Temperatur % Glykol [°C] UNTER NORMALEN BEDINGUNGEN BETRÄGT DIE LAUFZEIT DER...
  • Seite 16: Verkleidungen

    BAUREIHE “IP” Bedienungsanleitung 2.4 Verkleidungen Die folgenden Verkleidungen : - Die Maschinenverkleidungen - Die Lüfterschutzgitter - Die Verflüssigerschutzgitter Diese Punkte sind unter allen Umständen einzuhalten, da sie für die Sicherheit der Maschinen und für das Bedienpersonal für Leben und Gesundheit von ausschlaggebender Bedeutung ist. Es muss sichergestellt werden, dass diese bei Arbeiten an ihnen festgeschraubt und richtig positioniert sind.
  • Seite 17: Kältemittel Und Schmieröl

    BAUREIHE “IP” Bedienungsanleitung 2.6 Kältemittel und Schmieröl Eigenschaften und Gefahren Der Kühlkreislauf ist mit R22 (Forane 22) oder R 407c (Forane 407c) gefüllt. Diese Produkte haben folgende Eigenschaften: - Forane 22 Das Kältemittel Chlorodifluoroethane ist nicht gesundheitsschädlich, nur beim Einatmen der Dämpfe in hoher Konzentrationen kann es zu Kopfschmerzen, Übelkeit und Erbrechen führen.
  • Seite 18: Sicherheit

    BAUREIHE “IP” Bedienungsanleitung 3 Sicherheit 3.2 Maschinenbetrieb Während des Betriebes braucht die Maschine in der Regel keine Aufsicht. Im Falle des Programmierens der Maschine finden Sie die Anleitung unten: IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 19: Transport Und Aufstellung

    BAUREIHE “IP” Bedienungsanleitung 4 Transport und Aufstellung 4.1 Verladung und Transport Da der Spediteur für Transportschäden verantwortlich ist, sollten Sie vor jeder Aufstellung und Inbetriebnahme eine visuelle Prüfung durchführen und sichergehen, dass die Maschine frei von Beschädigungen ist und keine Lecks im Öl- und Glykolkreislauf sind. Sämtliche Schäden müssen gemeldet, sowie dem Spediteur innerhalb von 8 Tagen schriftlich nach Auslieferung des Produkts mitgeteilt werden.
  • Seite 20: Lageranweisungen

    BAUREIHE “IP” Bedienungsanleitung 4.2 Lageranweisungen IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 21: Montage

    BAUREIHE “IP” Bedienungsanleitung 4.3 Montage Die Einheit wird, wie vertraglich festgehalten, komplett geliefert. Die Maschine ist in einer Anlage eingebaut und der Kunde muss folgende Anschlüsse zur Verfügung stellen: - Stromzufuhr, - Hydraulikanschluss - Funktionalität des Notschalters Falls der Kunde Veränderungen an der Maschine vornimmt und im Handbuch keine Anweisungen enthalten sind, wenden Sie sich bitte an den Hersteller.
  • Seite 22: Montage Und Demontage

    BAUREIHE “IP” Bedienungsanleitung 5 Montage und Demontage 5.1 Installation Bei der Installation sollten die Anweisungen dieses Kapitels eingehalten werden und von qualifiziertem Personal (Techniker) durchgeführt werden. 5.2 Maschinenabmessungen und Gewichte Die aufgeführten Maße und Gewichte gelten für Standardmaschinen mit Grundausstattung. Maschinen mit Sonderausstattungen oder Spezialeinbauten richten sich nach den Zeichnungen oder die im Vertrag aufgeführten Daten.
  • Seite 23: Abmessungen

    BAUREIHE “IP” Bedienungsanleitung 5.2.2 Abmessungen Modell Länge ( mm ) Breite ( mm ) Höhe ( mm ) IPE / IPW / IPC IPE / IPW / IPC IPE / IPW / IPC M 10 1050 1320 1320 1650 1650 1280 1890 / 1910 1280...
  • Seite 24: Freifläche Bei Einer Installierten Maschine

    BAUREIHE “IP” Bedienungsanleitung 5.3.3 Freifläche bei einer installierten Maschine 5.3.4 Freifläche bei mehreren installierten Maschinen IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 25: Stabilität

    BAUREIHE “IP” Bedienungsanleitung 5.4 Stabilität Winkelbefestigungen am Boden sind nicht notwendig, um die Funktion der Maschine zu gewährleisten. Um Unebenheiten am Boden auszugleichen wird empfohlen, eine Gummiunterlage unter das Gerät zu legen. Der massive Rahmen hat Formstabilität und kann entsprechend der Anleitung auf Böden aufgestellt werden. Der Kühler muss waagerecht aufgestellt sein.
  • Seite 26 BAUREIHE “IP” Bedienungsanleitung Modell A ( mm ) B ( mm ) C ( mm ) D ( mm ) M 10 67,5 67,5 67,5 67,5 67,5 Modell P 1 ( kg ) P 2 ( kg ) P 3 ( kg ) P 4 ( kg ) IPE/IPW IPC IPE/IPW IPC...
  • Seite 27 BAUREIHE “IP” Bedienungsanleitung Modell P 1 ( kg ) P 2 ( kg ) IPE / IPW IPE / IPW Das Gewicht ist gleichmäßig verteilt. Falls das Gerät auf mehreren Auflagepunkten steht, wenden Sie sich bitte an den Hersteller oder Lieferanten! IPE / IPW / IPC 201 –...
  • Seite 28: Reinigung

    BAUREIHE “IP” Bedienungsanleitung IPE / IPW / IPC 502 - 602 Modell A ( mm ) B ( mm ) C ( mm ) 1025 1240 1025 1240 Modell P 1 ( kg ) P 2 ( kg ) P 3 ( kg ) P 4 ( kg ) IPE / IPW IPE / IPW...
  • Seite 29: Materialien Und Einbauten

    BAUREIHE “IP” Bedienungsanleitung 5.6 Materialien und Einbauten Wie in Kapitel 1 beschrieben sind folgende Komponenten enthalten: - Metallgestell - Glykol/ Wasser und Glykol/ Luft- Wärmetauscher - Kolbenverdichter oder Scrollverdichter - Axial oder Radiallüfter - Kühlkreislauf - Hydraulikkreislauf Folgende Materialien wurden eingesetzt: - Kupfer - Edelstahl um Oxidation zu verhindern - Silikonaluminium...
  • Seite 30: Installation

    BAUREIHE “IP” Bedienungsanleitung 6 Installation 6.2 Installationsbeispiele KÄLTEMASCHINE; GESCHLOSSENER KREISLAUF MIT KOMPENSATIONSRING IM RÜCKLAUF FLIESSBILD FY SCHMUTZFÄNGER VS ENTLÜFTUNGSVENTIL VI ABSPERRVENTIL AC KOMPENSATIONSRING IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 31: Aufstellung Kältemaschine, Offener Kreislauf

    BAUREIHE “IP” Bedienungsanleitung AUFSTELLUNG KÄLTEMASCHINE, OFFENER KREISLAUF FLIESSBILD FY SCHMUTZFÄNGER VS ENTLÜFTUNGSVENTIL VI ABSPERRVENTIL IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 32: Innenaufstellung

    BAUREIHE “IP” Bedienungsanleitung Innen- und Außenaufstellung Das Gerät muss so aufgestellt sein, dass die Luftzu- und abfuhr gewährleistet ist. Die Aufstellungsskizzen zeigen die richtige Anordnung. Bei Aufstellung unter einem Dach muss die Höhe mindestens 5m betragen Außenaufstellung unter einem Wetterschutzdach Innenaufstellung IP_E-C_2.0 DE [Ver.
  • Seite 33: Vorbereitung

    BAUREIHE “IP” Bedienungsanleitung 7 Vorbereitung 7.1 Erste Schritte – Allgemeine Informationen Die folgenden Anschlüsse oder Verbindungen herzustellen, sind für alle Kühler : -Wasserein- und austritt -Regenwasserablauf -Luftreinigung -Entleerung -Elektrische Anschlüsse Vor der Auslieferung wurde der Kühler auf dem Prüfstand überprüft. 7.2 Anschlüsse und Notschalter Autorisiertes Personal: Elektrischer Kundendienstmonteur Die Maschine muss mit einem Notschalter versehen werden, der an einem gut zugänglichen...
  • Seite 34: Notschalter, Alle Modelle ( Außer M 10 ): Kabelplan

    BAUREIHE “IP” Bedienungsanleitung 7.2.2 Notschalter, alle Modelle ( außer M 10 ): Kabelplan Stromeingang Notschaltung Maschinenseite Magnetschalter Not Aus Knopf Unterbrecher 7.3 Hydraulikanschlüsse Die Verrohrung und der hydraulische Anschluss darf nur durch befähigtes und autorisiertes Personal erfolgen! Autorisiertes Personal: Mechanischer Kundendienstmonteur Bevor die Verbindung mit dem Wasserkreislauf und dem Kühler hergestellt wird, sollte die neue Leitung von Installationsresten gespült werden und auf verbliebene Produktreste und Leckagen geprüft werden.
  • Seite 35: Anschlussdimensionen

    BAUREIHE “IP” Bedienungsanleitung Bei einer Winterpause entleeren Sie den Hydraulikkreislauf der Maschine. Wenn die Einheit auch im Winter im Freien in Betrieb ist, mischen Sie bei niedrigen Umgebungstemperaturen Frostschutzgemisch dem Wasserkreislauf bei. Wenn die Einheit innen aufgebaut ist und die Temperatur unter 0°C sinkt, muss das Öl abgelassen werden.
  • Seite 36: Sicherheitsventil

    BAUREIHE “IP” Bedienungsanleitung 7.3.2 Sicherheitsventil Alle Einheiten sind mit einem Sicherheitsventil auf der Wasserseite versehen, welches eine Ablaufleitung hat. Hierfür wird empfohlen eine Leitung mit gleichem Durchmesser oder größer zu verwenden, um das Wasser abzuleiten. Die Ableitung muss so gelegt werden, dass das abfließende Wasser keinen Schaden anrichten kann. Die Leitung muss angebracht werden, dass das Ventil und der Anschluss keine zusätzliche Belastung darstellt.
  • Seite 37: Zeichnungen Und Die Anschlusspunkte Ipe/Ipw/Ipc 15 - 20

    BAUREIHE “IP” Bedienungsanleitung Die Anschlüsse und die Position der Schalttafel werden durch nachfolgende Zeichnungen noch erläutert. 7.4.1 Zeichnungen und die Anschlusspunkte IPE/IPW/IPC 15 – 20 1 Mikroprozessor Steuerung 8 Verdichter - Drei- Phasen- Absicherung 2 Steuerschalter Verdichter 9 Lüfter - Drei- Phasen- Absicherung 3 Erdung, erster Potenzialausgleich 10 Pumpenschütz 4 Anschlussklemmen 11 Verdichter Schütz...
  • Seite 38: Prüfen Der Verkleidung Und Der Anschlüsse An Der Maschine Vor Der Inbetriebnahme

    BAUREIHE “IP” Bedienungsanleitung 7.5 Prüfen der Verkleidung und der Anschlüsse an der Maschine vor der Inbetriebnahme Die abschließende Prüfung vor der Erstinbetriebnahme ist dem Sicherheitsbeauftragten vorbehalten. WERDEN ABWEICHUNGEN ZU DEN IN DER BETRIEBS- UND WARTUNGSANLEITUNG BESCHRIEBENEN EIGENSCHAFTEN ERKANNT; SO IST DIE ZU INFORMIEREN UND KEINESFALLS MIT DEM KÜHLER ZU ARBEITEN, SOLANGE DIE ABWEICHUNGEN NICHT GEKLÄRT SIND.
  • Seite 39: Expansionstank

    BAUREIHE “IP” Bedienungsanleitung 7.6.2 Expansionstank LQE Schaltschrankseite (Front) 6 Kugelhahn ½'' x 12 LT Anschlussseite 7 Leitung Ø13 -- 19 X 4 Löcher Ø 5 8 Schlauchschelle 1 Expansionstank 9 Schlauchschelle 9 x 72 2 Verkleidung 10 Nippel ½'' 3 T- Stück ¾'' -- ½'' -- ¾'' 11 T- Stück ½'' 4 Reduzierung ¾'' -- 3 / 8 '' 12 Druckminderer m.
  • Seite 40: Prüfungen

    BAUREIHE “IP” Bedienungsanleitung LQE Schaltschrankseite (Front) 6 Schlauchschelle 10 --16 LT Anschlussseite 7 Nippel ½'' 1 Behälter 8 T- Stück ½'' 2 Behälterkappe 9 Hahn ½'' x 12 3 Verkleidung 10 Schraube ø 6.3 x 13 4 Hahn 11 Schraube ø 3.9 x 9.5 5 Leitung ø...
  • Seite 41: Inbetriebnahme Und Gebrauch

    BAUREIHE “IP” Bedienungsanleitung 8 Inbetriebnahme und Gebrauch 8.2 Anschaltung und Inbetriebnahme SERIE IP MOD. 15 -- 20 -- 31 -- 51 -- 81 -- 101 -- 201 -- 251 -- 301 – 351 Überprüfen Sie die richtige Durchführung aller Anweisungen. Die Steuerung und ihre Komponenten können nur richtig funktionieren, wenn Frontverkleidung richtig geschlossen und Hauptschalter an ist.
  • Seite 42 BAUREIHE “IP” Bedienungsanleitung a) Während der Selbstdiagnose wird eine Strichreihe im Display angezeigt. Nach wenigen Sekunden wird dann der voreingestellte Sollwert angezeigt. b) Schalter auf an: fünf Sekunden gedrückt halten c) Die Pumpe läuft an. f) Inbetriebnahme Zur ersten Inbetriebnahme muss die Drehrichtung geprüft werden. Die Motoren dürfen nur kurz in falscher Drehrichtung anlaufen.
  • Seite 43 BAUREIHE “IP” Bedienungsanleitung Pumpendrücke Modelle Standard Pumpen (bar) Überdimensionierte Pumpen (bar) 31 – 51 81 – 101 251 - 351 d) Steuerschalter von 0 auf 1 schaltet den Verdichter zu. Bei den Scrollverdichtern bis zur Type 101 muss die Drehrichtung des Motors geprüft werden. Oft kann die falsche Drehrichtung bereits durch ein lauteres Geräusch wahrgenommen werden.
  • Seite 44: Sicherheitsprüfung

    BAUREIHE “IP” Bedienungsanleitung 8.2.1 Sicherheitsprüfung In Anlehnung an das Kapitel ''Sicherheitshinweise`` müssen die Sicherheitsfunktionen geprüft werden. Mit Abschalten des Hauptschalters müssen alle Antriebe ausgeschaltet sein. Die Einstellungen der ''Sicherheitsdruckschalter`` und die Funktion der Schütze abschließend nochmals prüfen. 8.3 Verdichter Start und Stopp In der Schalterstellung 0 ist die Pumpe bereits in Betrieb.
  • Seite 45: Pause

    BAUREIHE “IP” Bedienungsanleitung 8.4 Pause Drücken Sie die - Taste 5 Sekunden lang Durch 5 Sekunden Halten der Taste, wird der Kühler in den Standby Modus versetzt. Durch erneutes Halten der Taste kann der Kühler wiedergestartet werden. Im Standbybetrieb sind keine Vorwärmzeiten beim Wiederzuschalten einzuhalten.
  • Seite 46: Einstellungen

    BAUREIHE “IP” Bedienungsanleitung 9 Einstellungen 9.2 Mikroprozessor des Kompaktkühlers Gilt für folgende Modelle: SERIE IP MOD. 15 -- 20 -- 31 -- 51 -- 81 -- 101 -- 201 -- 251 -- 301 – 351 SERIE IP MOD 502 – 602 siehe Handbuch 9.2.1 Allgemeine Information - Die IP Serie ist mit einer Steuerung versehen, welche dieselbe Größe hat, wie ein Standardthermostat, für eine totale Einheitsverwaltung.
  • Seite 47: Bedienteil

    BAUREIHE “IP” Bedienungsanleitung 9.2.2 Bedienteil DISPLAY Die Anzeige beinhaltet Segmente, mit der Anzeigemöglichkeit von -19.9 bis +19.9 °C. Während des Betriebes zeigt die Anzeige die zur Zeit gemessene Temperatur an. Infolge eines anstehenden Alarmes, wird der entsprechende Code in der Anzeige angezeigt. Entsprechend der voreingestellten Parameterauswahl können auch diese zur Anzeige gebracht werden.
  • Seite 48 BAUREIHE “IP” Bedienungsanleitung Datenübernahme im EEPROM für 5 Sek. Hauptmenü für 5 Sek. Passworteingabe Parameterwert Parameterebene oder oder Parameter /* Parameter F-r* Parameter A* Fühlereinstellungen Software Frostschutz Parameter r* Parameter b* Regelung Fühler Parameter P* Parameter c* Alarm Verdichter Parameter H* Parameter d* Parameter F* Geräte- Setup...
  • Seite 49: Änderungen Der Sollwerttemperatur: Beispiel

    BAUREIHE “IP” Bedienungsanleitung 9.2.4 Änderungen der Sollwerttemperatur: Beispiel Tastatur Display Beschreibung Normale Funktion Während des Betriebes zeigt 14.0 Display Flüssigkeitstemperatur an (z.B. 14.0 °C). Einstellungsauswahl Drücken Sie ca. 5 Sekunden. Danach wird angezeigt. Parameterebene wählen Taste 2x betätigen. Im Display erscheint Parameterebene -r- Einstellung –...
  • Seite 50: Wartung Und Service

    BAUREIHE “IP” Bedienungsanleitung 10 Wartung und Service 10.1 Hauptsicherungsanweisung Vor jeder Inspektion untenstehende Anweisungen beachten: - Gehen Sie sicher, dass Hauptschalter auf 0 steht - Überprüfen Sie, dass keine Teile locker sind - Machen Sie sich mit Unfallverhütungsmaßnahmen vertraut - Tragen Sie passende Schutzhandschuhe vor jeder Wartung und Reparatur 10.2 Einzelne Prüfpunkte Alle Vorgänge, außer der Sichtkontrolle, müssen von qualifizierten und befähigten Fachkräften ausgeführt werden.
  • Seite 51: Außerplanmäßige Wartung

    BAUREIHE “IP” Bedienungsanleitung Überprüfen des Verflüssigers FACHPERSONAL: Kundendienstmonteur INTERVALL: monatlich PRÜFUNG: Sichtprüfung außen, ob Verflüssiger mit Schmutz z. B Papierchen, trockenen Blättern oder Staub behaftet ist. Sollte dies der Fall sein, ist die Luftzufuhr nicht mehr gewährleistet, was zur Folge haben könnte, dass die Leistung zurückgeht und der Druckschalter die Maschine ausschaltet.
  • Seite 52 BAUREIHE “IP” Bedienungsanleitung Drehzahlregulierung (IPC mod. 81 and 101) FACHPERSONAL: Kundendienstmonteur INTERVALL: Wenn Luftmenge geändert werden sollte BESCHREIBUNG: Diese Einstellung erlaubt eine Regulierung von ± 10 % der Ventilatorluftmenge durch die Riemenscheiben PRÜFUNG - Schalten Sie die Maschine aus, indem Sie den Hauptschalter in die 0 Position bringen - Erst wenn Maschine steht, öffnen Sie die Verkleidung - Mit Sechskantschlüssel die Spannungsschraube lösen und die...
  • Seite 53: Alarmliste

    BAUREIHE “IP” Bedienungsanleitung Jahresinspektion (Ausschaltung) FACHPERSONAL: Kundendienstmonteur INTERVALL: einmal pro Jahr PRÜFUNG: - Wasserventil am Hydraulikkreislauf schließen - Wenn das Ventil geschlossen ist, Wasserkreislauf leeren; es besteht sonst Frostgefahr - Stromzufuhr mit Hauptschalter unterbrechen und sichergehen, dass der Schalter nicht aktiviert werden kann, während die Anlage ausgestellt ist Jahresinspektion (Anschaltung) FACHPERSONAL: Kundendienstmonteur...
  • Seite 54: Vorgänge

    BAUREIHE “IP” Bedienungsanleitung 10.5 Vorgänge IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 55: Alarmursachen Und Tests

    BAUREIHE “IP” Bedienungsanleitung 10.6 Alarmursachen und Tests IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 56 BAUREIHE “IP” Bedienungsanleitung IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 57 BAUREIHE “IP” Bedienungsanleitung IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 58 BAUREIHE “IP” Bedienungsanleitung Wenn die Maschine sich in Standby befindet, werden keine Alarme ausgewertet, außer Systemalarme (d.h. nur Fühler und EPROM Alarme werden verwaltet, während dies bei digitalen Fehlereingängen nicht so ist). IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 59: Beschilderung

    BAUREIHE “IP” Bedienungsanleitung 11 Beschilderung IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 60 BAUREIHE “IP” Bedienungsanleitung IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 61 BAUREIHE “IP” Bedienungsanleitung IP_E-C_2.0 DE [Ver. 1.0 Rev. 0 of 30-04-2009]...
  • Seite 62 3, rue Jules Verne – ZA du caillou – 69 630 CHAPONOST (France) Tél. (+33) 4 78 56 70 70 – Fax (+33) 4 78 56 17 31 www.cta.fr - Email: info@cta.fr Toutes les spécifications techniques indiquées dans le présent manuel n’engagent pas notre responsabilité et sont susceptibles d’être modifiées sans préavis.
