FEHLERSUCHE UND INSTANDSETZUNG
ENTFERNEN DES MEßKOPFES
1. Trennen Sie das Gerät von der Versorgung.
ACHTUNG: Beachten Sie die Einschlägigen Ex-
Schutzbestimmungen.
2. Lösen Sie die Gehäuseschrauben (wie unter Pos. 6
beschrieben) und entfernen Sie den Sprengring am
innenliegenden Meßrohr (E-Tube).
3. Entfernen Sie das Meßumformergehäuse (wie unter
Pos. 5 beschrieben)
4. Ziehen Sie das Meßumformergehäuse nach oben ab.
Innenliegendes Meßrohr (E-Tube) nicht beschädigen.
5. Ziehen Sie vorsichtig den kleinen weißen Kunststoff-
ring nach oben über das Meßrohr (E-Tube) ab.
6. Schließen Sie das Gerät an ein Meßumformerspeise-
gerät an (siehe Seite 5).
7. Schließen Sie ein Multimeter in die Stromverbindung
an.
8. Schrauben Sie die Justiermutter in die Meßstange und
stellen Sie die Dichtemarkierung an der oberen Seite
der Meßstange ein.
9. Justieren Sie den Nullpunkt und die Gesamtdistanz
mittels der vorhandenen Drehpotentiometer (siehe
Zeichnung).
10. Der Zusammenbau erfolgt in umgekehrter Reihenfol-
ge. Achten Sie auf den richtigen Sitz und auf den rich-
tig sitzenden Differentialtransformator (LVDT).
AUSWECHSELN DES MEßUMFORMERS
1.
Trennen Sie das Gerät von der Versorgung.
2.
Entfernen Sie das Gehäuseoberteil.
3.
Lösen Sie die vier an der Oberseite vorhandenen
Kabelsteckverbindungen.
4.
Lösen Sie das Flachbandkabel von der Platine (siehe
Abb. 12).
5.
Lösen Sie den achtpoligen Stecker vom Differential-
transformator (LVDT).
6.
Entfernen Sie die Kabelhalter .
7.
Lösen Sie die vier Halteschrauben der Elektronikplati-
ne.
8.
Entnehmen Sie vorsichtig die Elektronik aus dem
Meßumformergehäuse.
9.
Der Zusammenbau erfolgt in umgekehrter Reihenfol-
ge.
AUSTAUSCHEN DES LVDT (Linearer Dif-
ferential Transformator)
1.
Trennen Sie das Gerät von der Versorgung.
2.
Entfernen Sie das Gehäuseoberteil.
3.
Lösen Sie das schwarze Kabel mit dem achtpoligen
Stecker (J1), welches von der Spitze des LVDT zur
unteren rechten Ecke der Meßumformerelektronik ver-
läuft.
4.
Entfernen Sie den Sprengring von der E-Tube mittels
einer Sprengringzange.
5.
Ziehen Sie den LVDT vom E-Tube nach oben heraus.
6.
Der Zusammenbau erfolgt in umgekehrter Reihenfol-
ge.
8
ERZETZEN DER
JUSTIERPOTENTIOMETER
Detaillierte Instruktionen hierzu bitte auf Anfrage.
OBERPRÜFUNG DES LVDT
WIDERSTANDES
1.
Überprüfung mittels eines Multimeters gemäß Skizze.
Kontakt 2 und 6 müssen einen Widerstand von 90 bis
95 Ohm haben.
2.
Die Sekundärwicklung Kontakt 1 und 5 , 4 und 8 müs-
sen einen Widerstand von 93 bis 99 Ohm aufweisen.
Ist dies nicht der Fall muß der LVDT ersetzt werden.

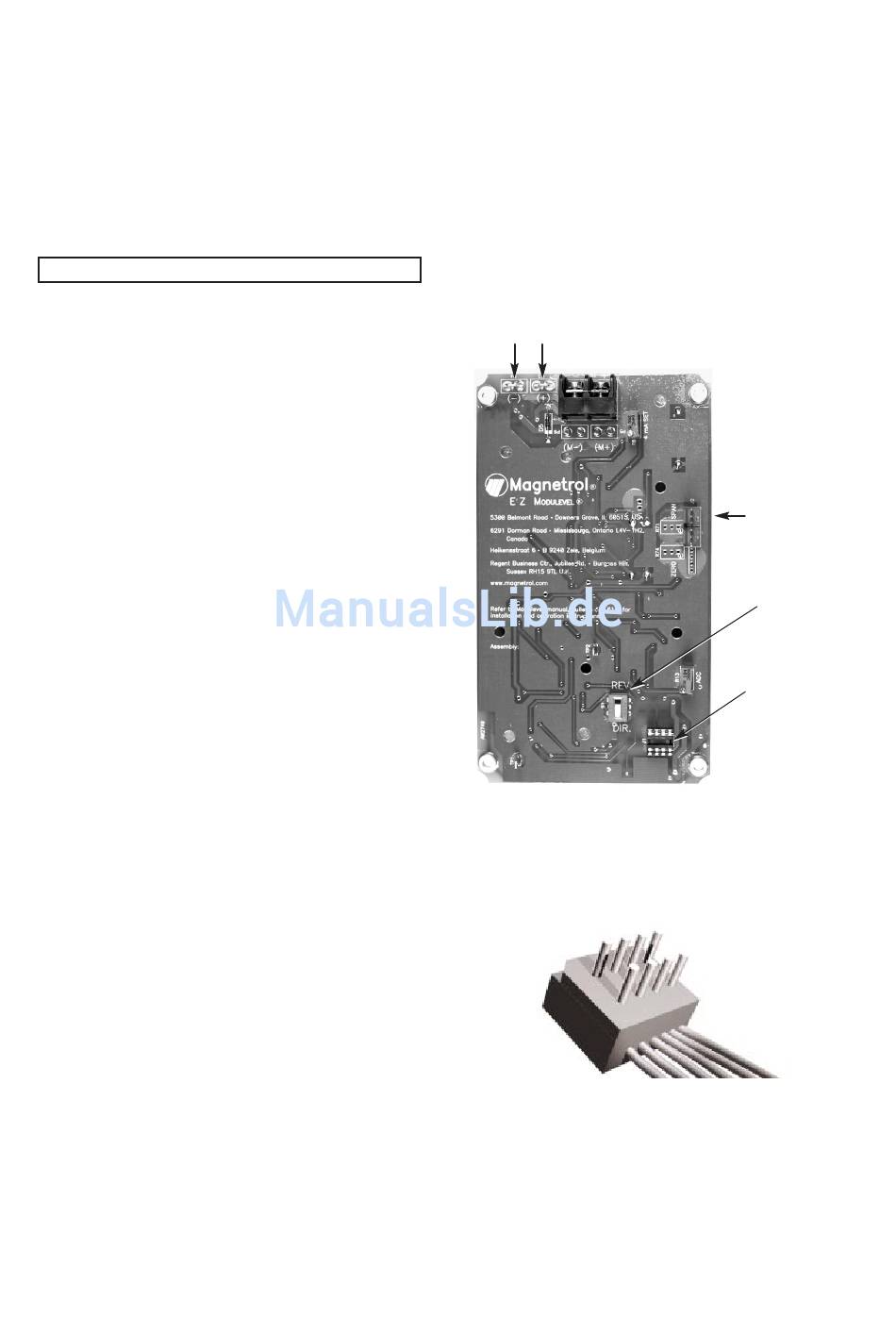

Verbindung zur Anschlußklemmen
(siehe Seite 5)
Abb. 12
1 2 3
7 7
8 8
Abb. 13
Potentiometer Kabel
Verbindung (J2)
Direct action
Reverse action
Kippschalter
LVDT acht adriger
Stecker (J1)
(Siehe Abb. 13)
Platine
4
5 5
6 6
