Kompaktversion
WICHTIG - Meßumformer mit analoger Anzeige
Lösen Sie die zwei Halteschrauben und entnehmen Sie die Anzeige, damit Sie Zugang du den Anschlußklemmen zu erhal-
ten (Nicht die Kabel lösen)
(entfernen Sie die lokale Anzeige um an die Anschlußklemmen zu kommen)
Entfernen Sie nicht die inneren Anzeigenanschlüsse. Die Anzeigenanschlüsse sind für eine lokale Anzeige (24 V DC) gedacht. Für die getrennte mA
Anzeige können ausschließlich 120/240 V AC Geräte genutzt werden.
WICHTIG
ALLE ELEKTRISCHEN ANSCHLÜSSE MÜSSEN WÄREND DES BETRIEBSVEST VERBUNDEN SEIN.

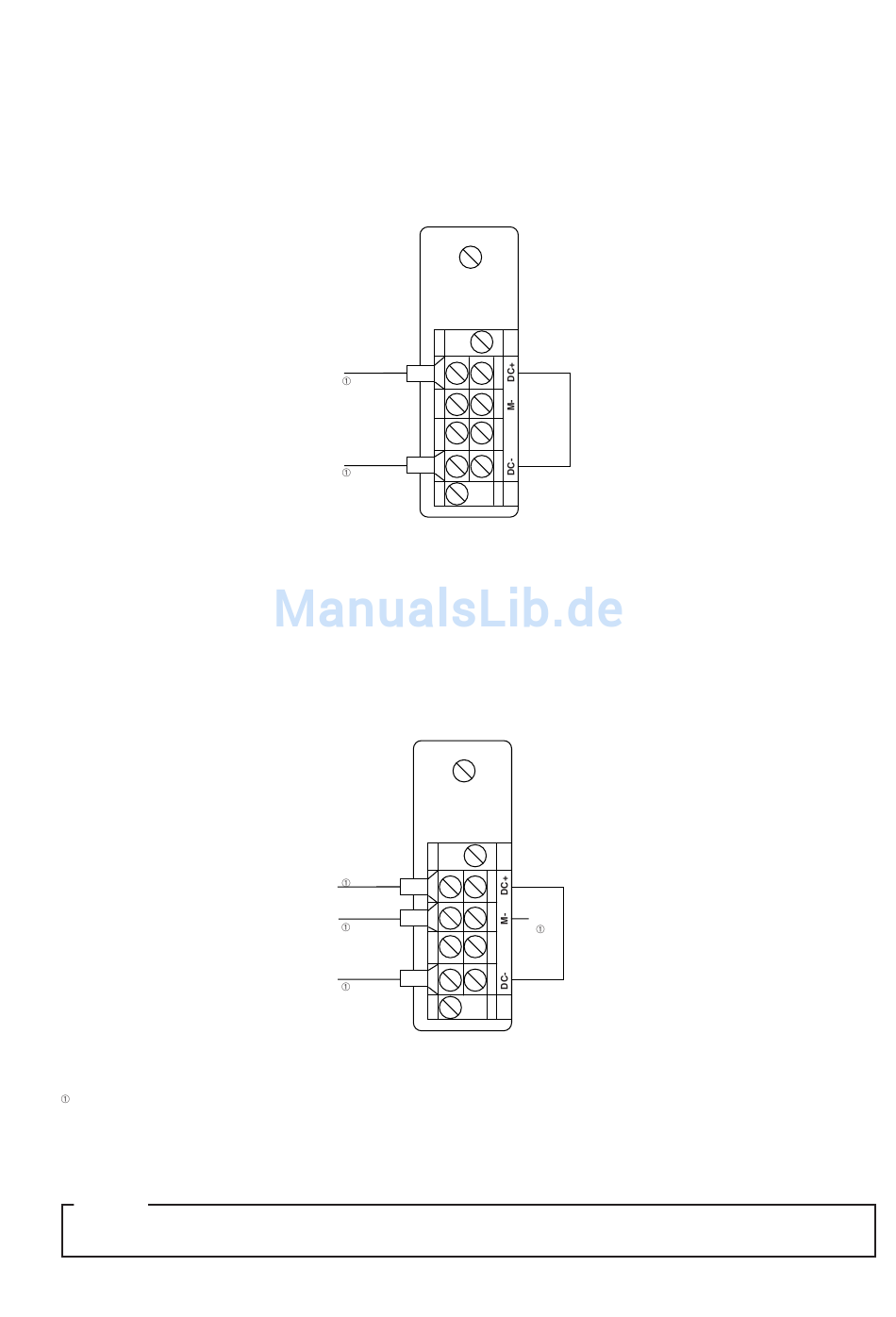

Draufsicht – Elektrische Klemmenverbindungen
OHNE ANZEIGE
Rot
Schwarz
24 V DC
EExi/EExd
UMFORMER MIT LOKALER ANZEIGE
lokale Anzeige
Rot
Schwarz
24 V DC
EExi/EExd
Signal
lokale
Anzeige
Signal
