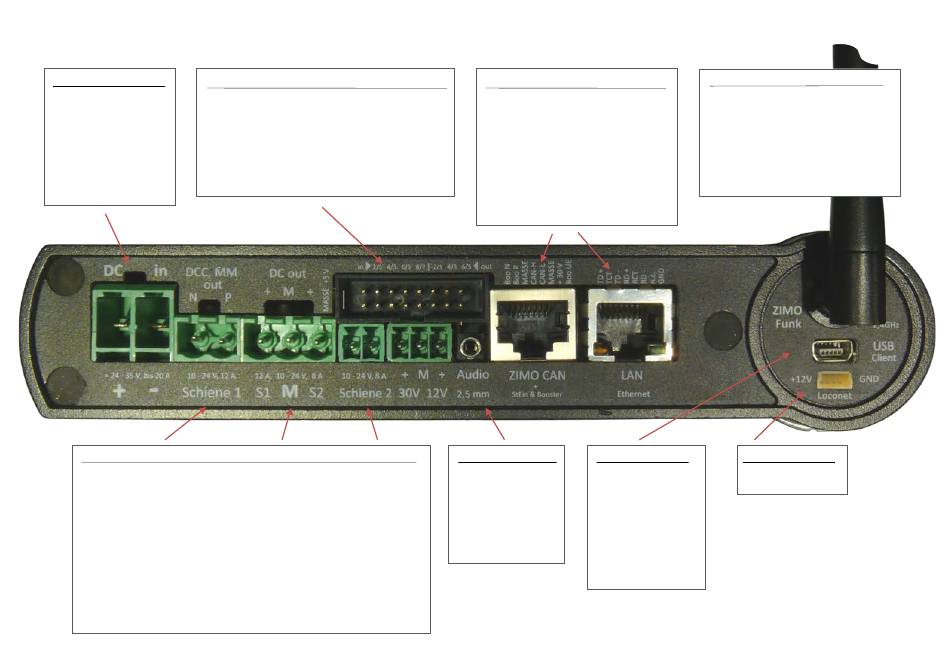

BETRIEBSANLEITUNG BASISGERÄT MX10
Prinmärversorgung ABA-Eingänge und LED-Ausgänge
Schiene 2,
durch Netzgerät 8 Logik-Eingänge (ansprechend auf Masse und Plus, z.B.
Schienensignal) für
10 - 35 V =
- Externe Tasten für Not-STOPP und Not-AUS,
80 - 600 Watt
- Gleiskontakte für interne ABAs (aut.- Betriebsabläufe)
Es sollen nur galvanisch
- Gleiskontakte für externe ABAs (aut.- Betriebsabläufe)
getrennte Netzgeräte ver-
6 LED-Ausgänge (belastbar bis 25 mA) für
wendet werden!
- Signale, sonstige Lichter, gesteuert durch ABAs,
MX10 startet automatisch
nach Anschließen/Ein- Versorgungs-Pins 5 V/ 100mA und MASSE.
schalten des Netzgerätes.
Ausgänge: Schiene 1 | Schienengleichspannungen (DC out) S1, S2 | Schiene 2
2-poliger Steckeranschluss „Schiene 1" - meistens Hauptstrecke
2-poliger Steckeranschluss „Schiene 2" - Programmiergleis, zweiter Stromkreis
„Digitalstrom" (DCC, MM, ev. in Zukunft weitere Gleisformate wie mfx, sx)
Polarität N,P ohne Bedeutung in einfachen Anwendungen,
zu beachten bei Anlagen mit Sektionen oder Gleisabschnitten
(MX9-, StEin-, Booster-Anwendungen)
Ausgänge Schiene 1, Schiene 2 bezüglich Spannung, Stromgrenzen, usw.
unabhängig voneinander einzustellen, je nach Konfiguration und
Situation gleiches oder unterschiedliches Datensignal.
3-fach Steckeranschluss „DC out „
zur Versorgung von Stationär-Einrichtungs-Modulen StEin, Gleisabschnitts-
Modulen, Kehrschleifen-Modulen, u.a. (innerhalb MX10 der DCC-Endstufen).
Alle passenden Stecker werden mitgeliefert
S1, MASSE, S2 (S= Schiene)
-
.
Buchsen für ZIMO CAN und LAN
CAN Bus - zur 6-poligen Verbindung mit
ZIMO Fahrpulten und Modulen, und/oder
- zur 8-poligen Verbindung mit
ZIMO Stationär-Einrichtungs-Modulen
„StEin" und kompatiblen Boostern sowie in-
terner Booster und Booster-Error Ausgang
(CAN und Synchronisation für externe
DCC-Endstufen).
LAN Schnittstelle als netzwerkfähige Alter-
native zur USB Computer-Verbindung ,
oder zum W-LAN Router (Tablet-Apps, ...)
Audio-Buchse (Line-out) USB (Device) Buchse
Zur verstärkten Wieder-
USB-Verbindung zum
gabe von Sounds, die
Computer, für Anwen-
primär am internen
dungen wie Stellwerks-
Lautsprecher zu hören
und Konfigurations-
sind (Warntöne bis hi
Software.
zu Sound-Projekten;
Die Übertragungsrate
Nutzung steht noch
entspricht 1 M Baud;
nicht fest).
das notwendige Proto-
koll steht auf der Web-
seite zur Verfügung.
Seite 3
2,4 GHz Antenne für Mi-Wi Funknetz
ZIMO verwendet für die Kommunikation zu
Funkfahrpulten „Mi-Wi", ein „Mesh network "
basierend auf Bauteilen und Software der
Fa. Microchip, abgeleitet aus dem ZigBee-
Standard. Die Nachrichten werden dabei
von Knoten zu Knoten weitergereicht, bis
sie das Ziel erreichen, auch wenn gerade
keine direkte Funkverbindung besteht.
Ausbaufähig auch zum Zugfunk.
Loconet Stecker
Zur Implementierung
vorbereitet.
