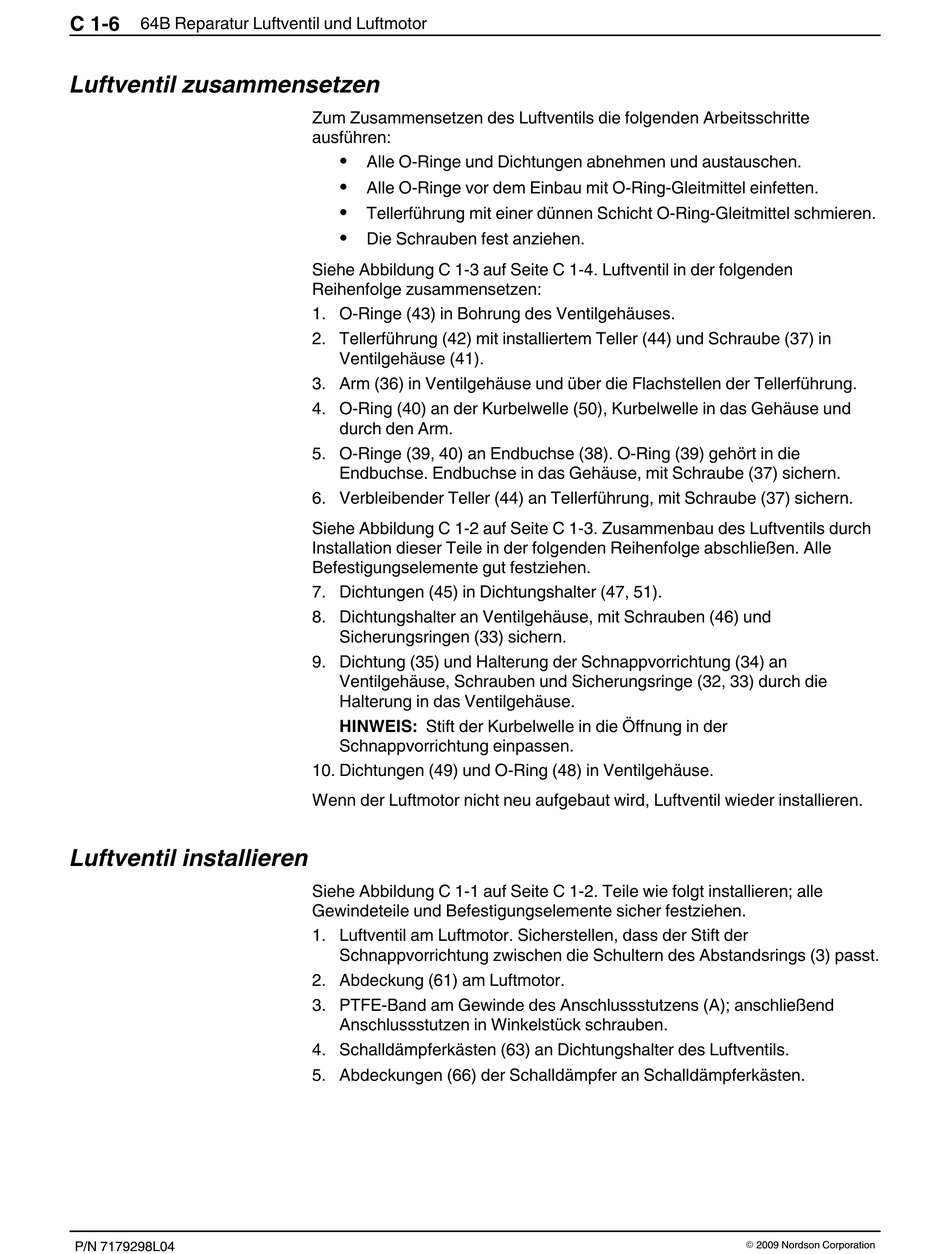

C 1‐6
64B Reparatur Luftventil und Luftmotor
Luftventil zusammensetzen
Luftventil installieren
P/N 7179298L04
Zum Zusammensetzen des Luftventils die folgenden Arbeitsschritte
ausführen:
S
Alle O‐Ringe und Dichtungen abnehmen und austauschen.
S
Alle O‐Ringe vor dem Einbau mit O-Ring-Gleitmittel einfetten.
S
Tellerführung mit einer dünnen Schicht O-Ring-Gleitmittel schmieren.
S
Die Schrauben fest anziehen.
Siehe Abbildung C 1‐3 auf Seite C 1‐4. Luftventil in der folgenden
Reihenfolge zusammensetzen:
1. O-Ringe (43) in Bohrung des Ventilgehäuses.
2. Tellerführung (42) mit installiertem Teller (44) und Schraube (37) in
Ventilgehäuse (41).
3. Arm (36) in Ventilgehäuse und über die Flachstellen der Tellerführung.
4. O-Ring (40) an der Kurbelwelle (50), Kurbelwelle in das Gehäuse und
durch den Arm.
5. O‐Ringe (39, 40) an Endbuchse (38). O‐Ring (39) gehört in die
Endbuchse. Endbuchse in das Gehäuse, mit Schraube (37) sichern.
6. Verbleibender Teller (44) an Tellerführung, mit Schraube (37) sichern.
Siehe Abbildung C 1‐2 auf Seite C 1‐3. Zusammenbau des Luftventils durch
Installation dieser Teile in der folgenden Reihenfolge abschließen. Alle
Befestigungselemente gut festziehen.
7. Dichtungen (45) in Dichtungshalter (47, 51).
8. Dichtungshalter an Ventilgehäuse, mit Schrauben (46) und
Sicherungsringen (33) sichern.
9. Dichtung (35) und Halterung der Schnappvorrichtung (34) an
Ventilgehäuse, Schrauben und Sicherungsringe (32, 33) durch die
Halterung in das Ventilgehäuse.
HINWEIS: Stift der Kurbelwelle in die Öffnung in der
Schnappvorrichtung einpassen.
10. Dichtungen (49) und O‐Ring (48) in Ventilgehäuse.
Wenn der Luftmotor nicht neu aufgebaut wird, Luftventil wieder installieren.
Siehe Abbildung C 1‐1 auf Seite C 1‐2. Teile wie folgt installieren; alle
Gewindeteile und Befestigungselemente sicher festziehen.
1. Luftventil am Luftmotor. Sicherstellen, dass der Stift der
Schnappvorrichtung zwischen die Schultern des Abstandsrings (3) passt.
2. Abdeckung (61) am Luftmotor.
3. PTFE-Band am Gewinde des Anschlussstutzens (A); anschließend
Anschlussstutzen in Winkelstück schrauben.
4. Schalldämpferkästen (63) an Dichtungshalter des Luftventils.
5. Abdeckungen (66) der Schalldämpfer an Schalldämpferkästen.
E 2009 Nordson Corporation
