Proline Promag H 300

Klemmen

Kabeleinführungen

Kabelspezifikation

Endress+Hauser

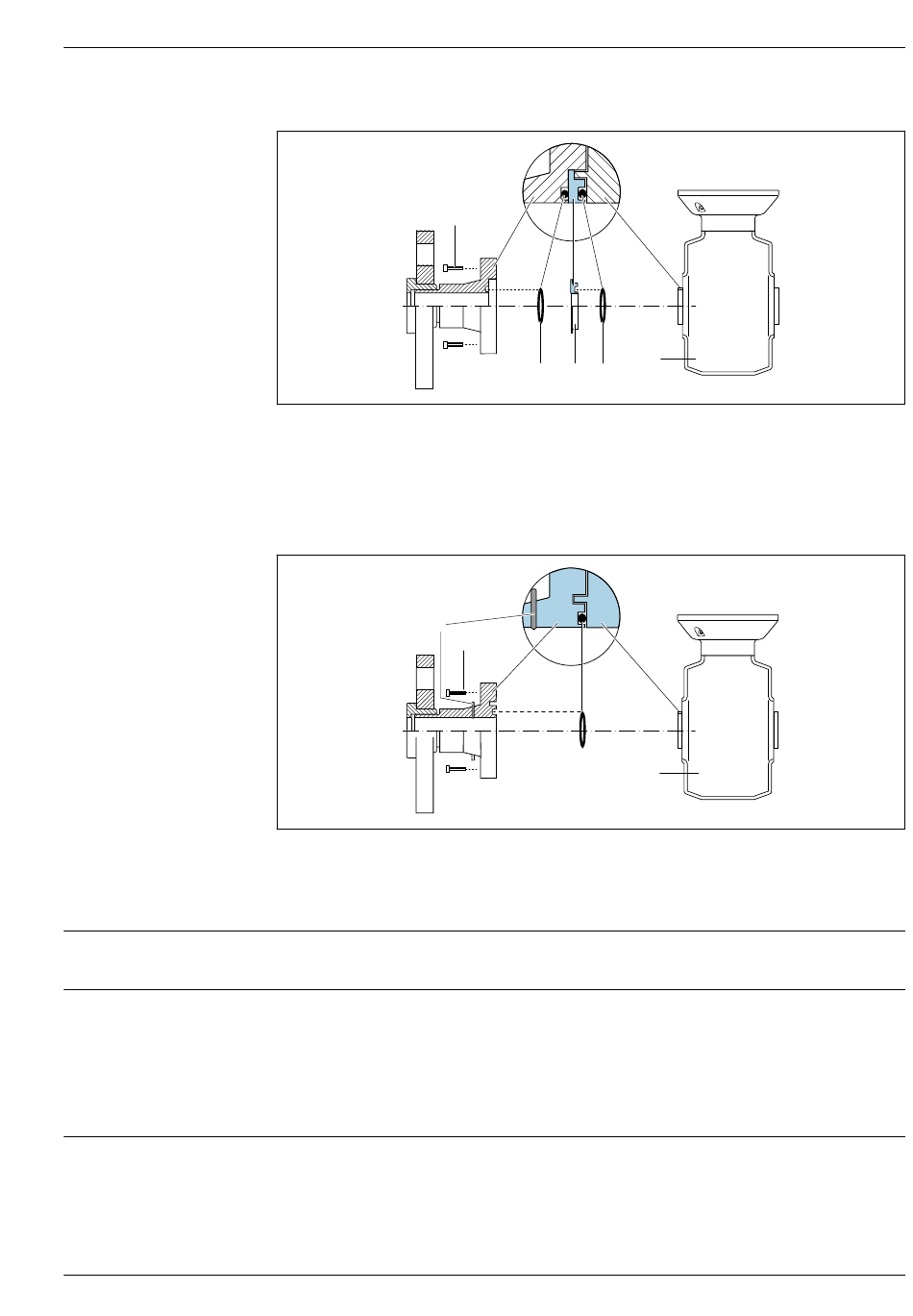

Potenzialausgleich über zusätzlichen Erdungsring
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4 Messaufnehmer
Potenzialausgleich über Erdungselektroden am Prozessanschluss
2
1 Sechskantschrauben Prozessanschluss
2 Integrierte Erdungselektroden
3 O-Ring-Dichtung
4 Messaufnehmer
Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet.
Leiterquerschnitt 0,2 ... 2,5 mm
• Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 ... 12 mm (0,24 ... 0,47 in)
• Gewinde für Kabeleinführung:
– NPT ½"
– G ½"
– M20
• Gerätestecker für digitale Kommunikation: M12
Nur für bestimmte Geräteausführungen verfügbar →  27.
Zulässiger Temperaturbereich
• Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
• Die Kabel müssen für die zu erwartenden Minimal- und Maximaltemperaturen geeignet sein.
1
2 3 2
1
3
2 (24 ... 12 AWG).
4
4
A0028971
A0028972
