zustellen. Ein Fehlen von Erdungsringen kann die Messgenauigkeit beeinflussen oder zur Zer-
störung des Messaufnehmers durch elektrochemischen Abbau der Elektroden führen.
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen ent-
sprechende Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur als
"Platzhalter" und besitzen keinerlei Potenzialausgleichsfunktion. Sie übernehmen
zudem eine entscheidende Dichtungsfunktion an der Schnittstelle Messaufnehmer/
Prozessanschluss. Bei Prozessanschlüssen ohne metallische Erdungsringe dürfen diese
Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden oder diese sind immer
zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Bei
der Bestellung darauf achten, dass die Erdungsringe kompatibel zum Elektrodenwerk-
stoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische
Korrosion zerstört werden!
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert. Die
Einbaulänge wird dadurch nicht beeinflusst.

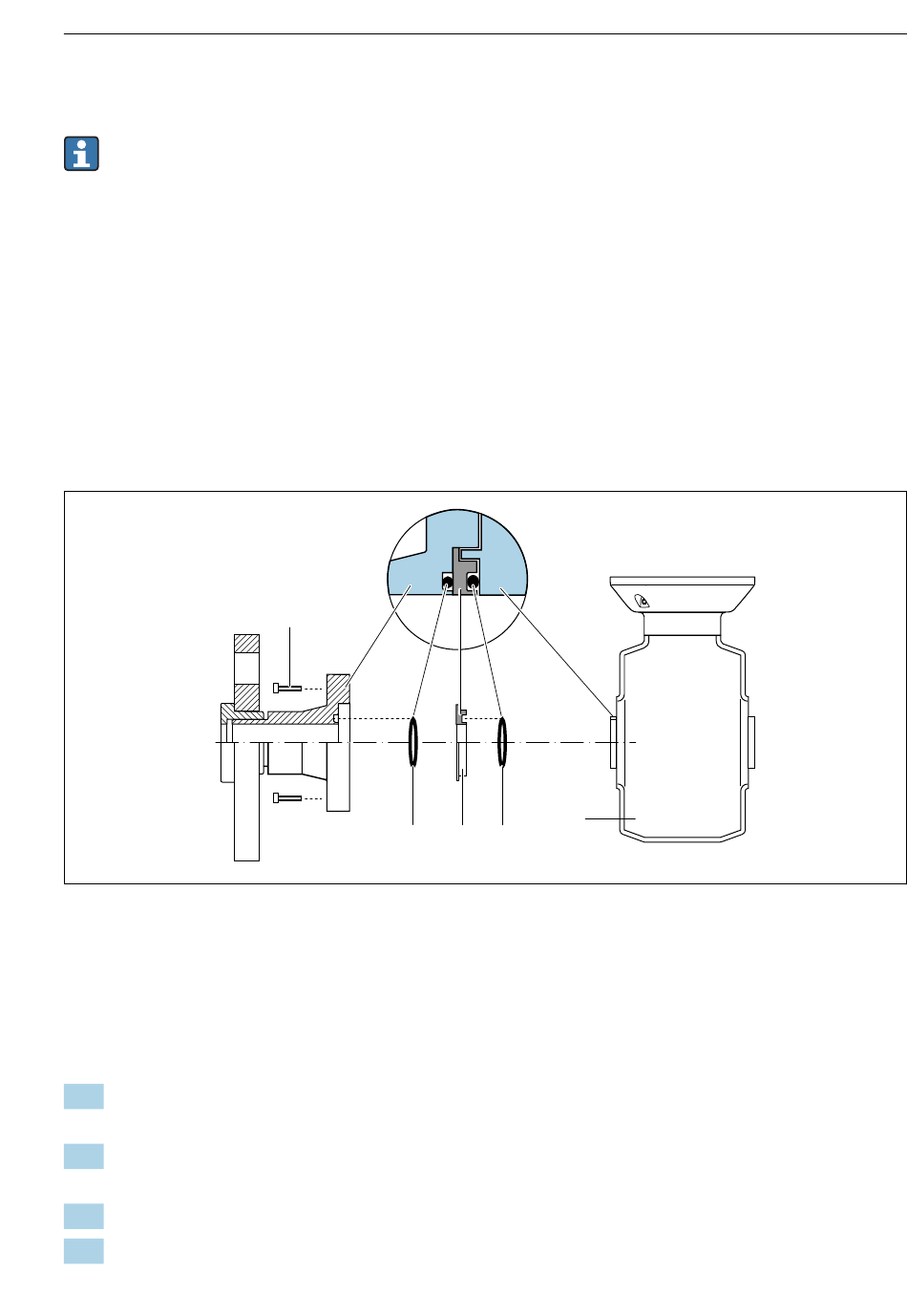

 12 Einbau von Erdungsringen
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Erdungsring oder Kunststoffscheibe (Platzhalter)
4 Messaufnehmer
1. 4 oder 6 Sechskantschrauben (1) lösen und Prozessanschluss vom Messaufnehmer (4)
entfernen.
2. Kunststoffscheibe (3) inklusive den beiden O-Ring-Dichtungen (2) vom Prozessan-
schluss entfernen.
3. Erste O-Ring-Dichtung (2) wieder in die Nut des Prozessanschlusses legen.
4. Metallischen Erdungsring (3) wie abgebildet in den Prozessanschluss platzieren.
