Elektrischer Anschluss

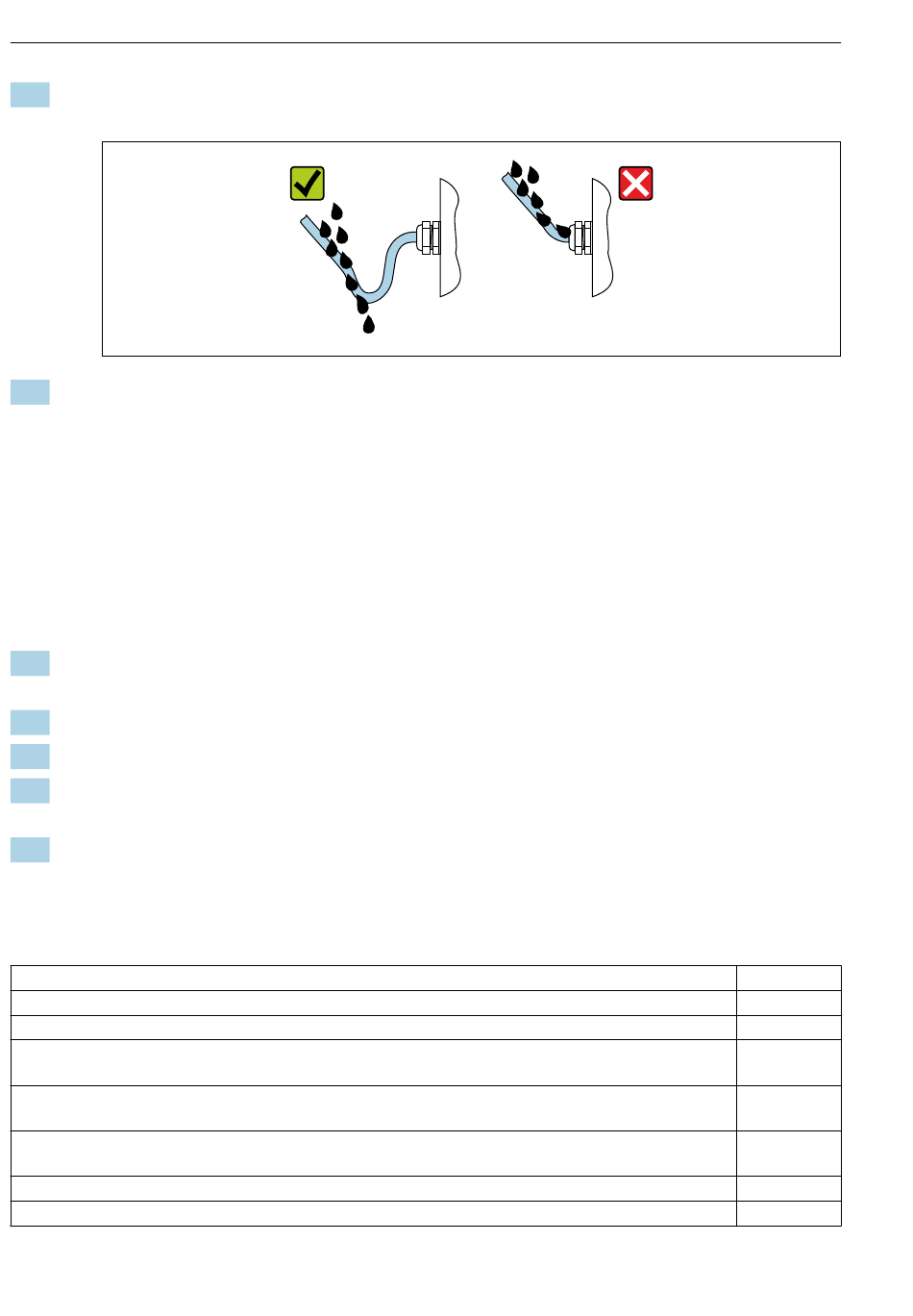

4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
5.4.2 Schutzart IP68, Type 6P enclosure, mit Option "Feldverguss"
Je nach Ausführung erfüllt der Messaufnehmer alle Anforderungen gemäß der Schutzart
IP68, Type 6P enclosure und kann als Getrenntsausführung eingesetzt werden .
Der Messumformer besitzt immer nur die Schutzart IP66/67, Type 4X enclosure und muss
dementsprechend behandelt werden →  33.
Um die Schutzart IP68, Type 6P enclosure für die Optionen "Feldverguss" zu gewährleisten, fol-
gende Schritte nach dem elektrischen Anschluss durchführen:
1. Kabelverschraubungen fest anziehen (Drehmoment: 2...3,5 Nm), bis kein Spalt zwi-
schen Deckelunterseite und Gehäuseauflage sichtbar ist.
2. Überwurfmutter der Kabelverschraubungen fest anziehen.
3. Feldgehäuse mit Vergussmasse ausgiessen.
4. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die
Dichtungen trocknen, reinigen oder ersetzen.
5. Sämtliche Gehäuseschrauben und Schraubdeckel (Drehmoment: 20...30 Nm) fest anzie-
hen.
5.5

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen →  17?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wassersack"
→  33?
Nur bei Getrenntausführung: Ist der Messaufnehmer mit dem richtigen Messumformer verbunden?
Seriennummer auf dem Typenschild von Messaufnehmer und Messumformer prüfen.
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild überein
→  21?
Ist die Klemmenbelegung korrekt →  18?
Wenn Versorgungsspannung vorhanden: Erscheint eine Anzeige auf dem Anzeigemodul?
34
Durchflussmessgerät Proline 400








Endress+Hauser
