7.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Messaufnehmer in umgekehrter Reihenfolge wieder zusammenbauen.
Promag L und W

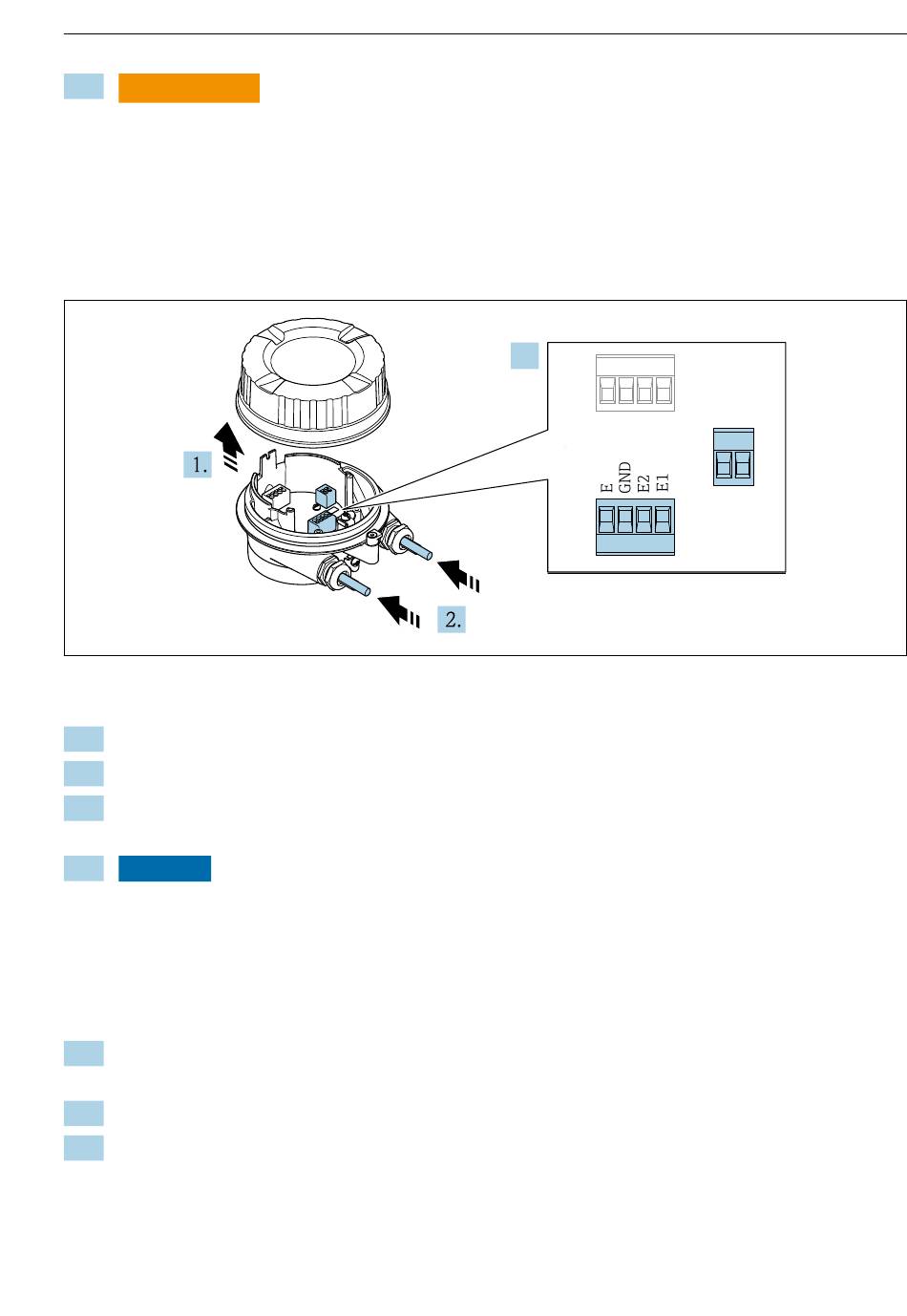

 4 Messaufnehmer: Anschlussmodul
1. Sicherungskralle des Gehäusedeckels lösen.
2. Gehäusedeckel aufdrehen und anheben.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungs-
ring nicht aus der Kabeleinführung entfernen.
4.
HINWEIS
Für Conduit-Erweiterungen:
‣
O-Ring auf Kabel aufziehen und genügend weit nach hinten schieben. Beim Kabel
einschieben muss der O-Ring außerhalb der Conduit-Erweiterung liegen.
Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungs-
ring nicht aus der Kabeleinführung entfernen.
5. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen →  21.
6. Kabel gemäß Klemmenbelegung anschließen .
7. Kabelverschraubungen fest anziehen.
