Allen-Bradley PowerFlex 750 Installationsanleitung Seite 93

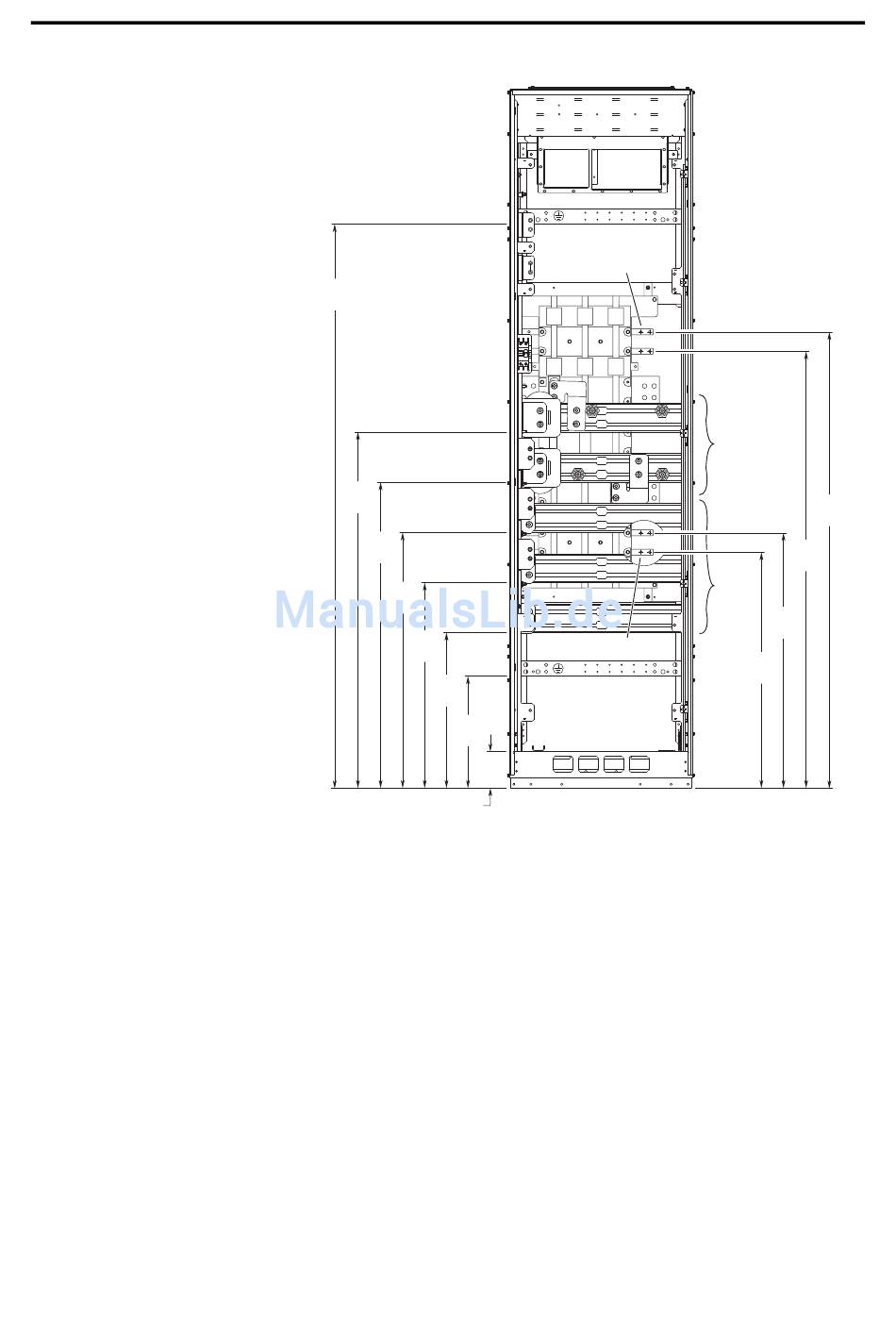

Abbildung 68 – Abmessungen der Sammelschienen (gemeinsamer DC-Eingang)
1854
1171
1006
841
671
511
369
125
Abmessungen sind in mm angegeben.
Rockwell Automation-Publikation 750-IN001M-DE-P – August 2013
PowerFlex-Frequenzumrichter der Serie 750
PE
Steuerschiene
DC+
DC-
U / T1
V / T2
W / T3
USV-Schiene
PE
1499
1436
839
776
