PowerFlex-Frequenzumrichter der Serie 750
188

Konfiguration der FU-Netzjumper

PowerFlex-Frequenzumrichter der Serie 750 umfassen Metalloxid-
Schutzvaristoren und Gleichtaktkondensatoren mit Bezugserde. Zum Schutz
vor FU-Schäden und/oder Problemen während des Betriebs müssen diese
Geräte gemäß den Empfehlungen in
werden.
Metalloxid-Schutzvaristor-, AC-EMI-Kondensator- und
Gleichtaktkondensator-Schaltkreise

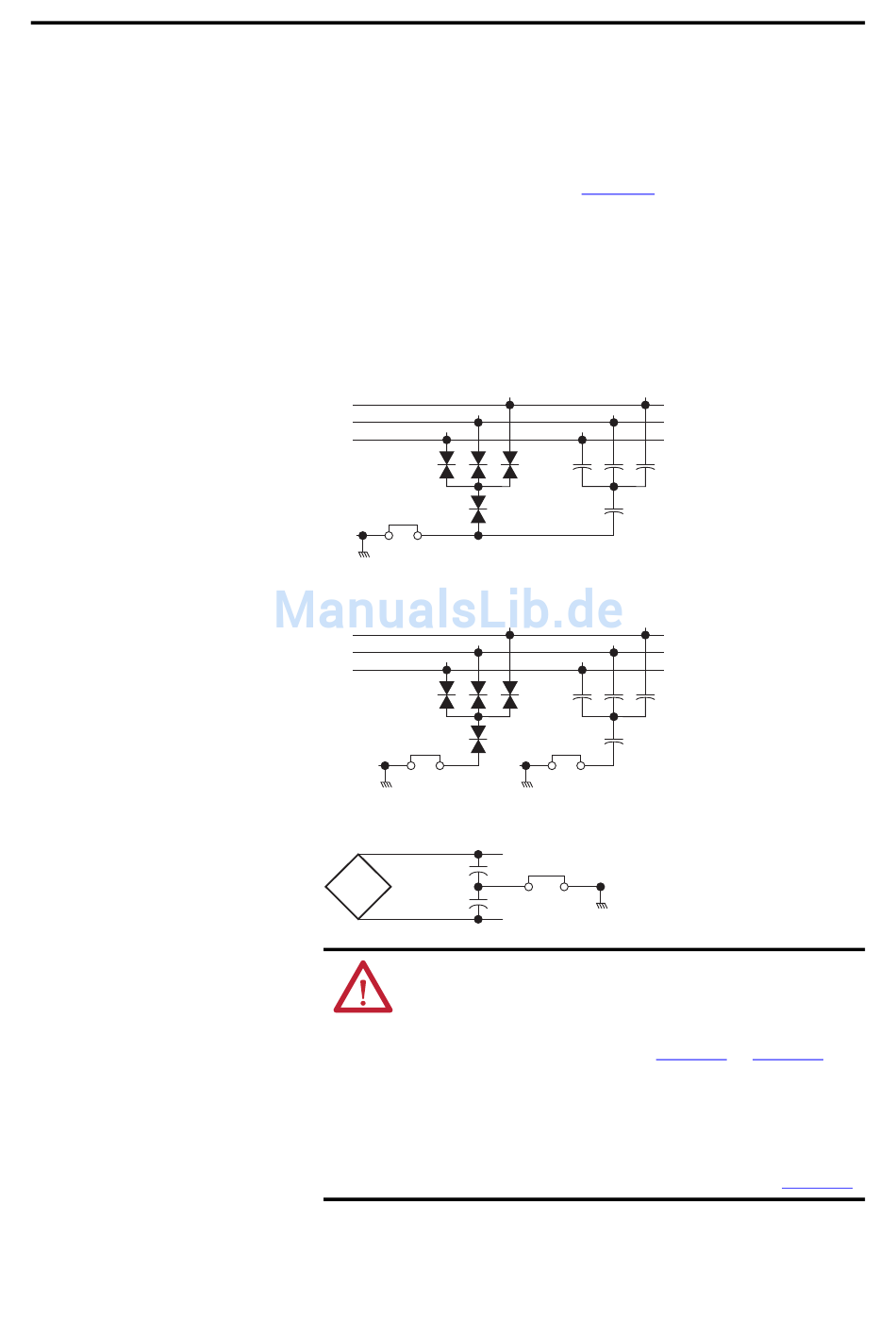

Abbildung 101 – Metalloxid-Schutzvaristor- und AC-EMI-Kondensator, Phase zu Erde
(Baugrößen 1 bis 7)
R/L1
S/L2
T/L3
2
PE–A
Abbildung 102 – Metalloxid-Schutzvaristor- und AC-EMI-Kondensator, Phase zu Erde
(Baugrößen 8 bis 10), nur AC-Eingang
R/L1
S/L2
T/L3
2
PE–A1
Abbildung 103 – Gleichtaktkondensatoren zu Erde (alle Baugrößen)
DC+
DC–
ACHTUNG: Zur Vermeidung eines elektrischen Schlags muss sichergestellt
werden, dass die Zwischenkreiskondensatoren vor der Wartung vollständig
entladen sind.
Baugrößen 1 bis 7: Messen Sie die Gleichstrom-Bus-Spannung am Klemmenblock
zwischen den +DC und –DC-Klemmen (siehe
Lage) oder zwischen den +DC- und –DC-Prüfpunkten, sofern vorhanden. Messen Sie
auch zwischen der +DC-Klemme bzw. dem Prüfpunkt und dem Chassis und zwischen
der –DC-Klemme bzw. dem Prüfpunkt und dem Chassis. Die Spannung muss bei allen
drei Messungen null sein.
Baugrößen 8 bis 10: Messen Sie die DC-Busspannung an den PRÜFPUNKTANSCHLÜSSEN
DC+ und DC– an der Vorderseite des Leistungsmoduls (genaue Lage siehe
Rockwell Automation-Publikation 750-IN001M-DE-P – August 2013
Tabelle 29
3 4 2 3 4
1 1
3 4 2 3 4
1 1
PE–A2
PE–B
Abbildung 78
ordnungsgemäß konfiguriert
und Abbildung 79 für die
Abbildung 82).
