Betriebsanleitung
Airless-Geräte mit
Fahrgestell
Wichtige Sicherheitshinweise
Diese Betriebsanleitung aufmerksam lesen und
zum späteren Nachschlagen aufbewahren.
Angaben über Modellnummern und zulässige
Betriebsüberdrücke finden Sie auf Seite 2.
Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

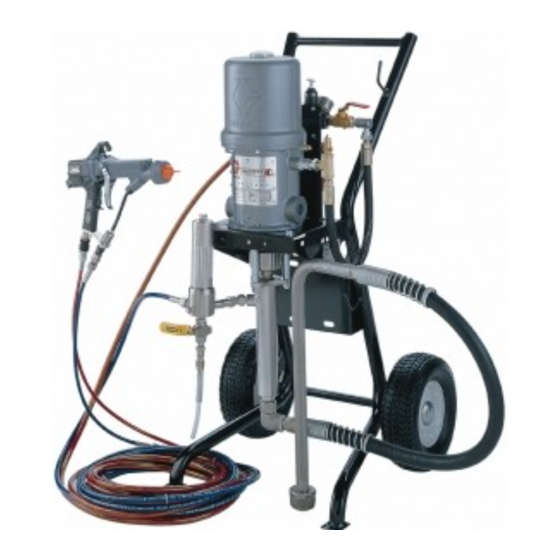

Abbildung: Modell 231921
GRACO N.V.; Industrieterrein - Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 - Fax: 32 89 770 777
ECOPYRIGHT 2002, GRACO INC.
2
3
6
10
16
20
23
24
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
308635G
Ausagbe G
06687B
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 231922
Inhaltszusammenfassung für Graco 231922
-
Seite 1: Inhaltsverzeichnis
....... Abbildung: Modell 231921 06687B BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE. GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 2002, GRACO INC. -
Seite 2: Liste Der Modelle
Lufteingangsdruck 231921 Presidentr, Normalstahl 30:1 21 MPa (210 bar) 0,7 MPa (7 bar) (mit 7,6 m langem Schlauch und Pistole) 231922 Presidentr, Normalstahl 30:1 21 MPa (210 bar) 0,7 MPa (7 bar) (ohne Schlauch und Pistole) 231923 Presidentr, Normalstahl 30:1... -
Seite 3: Vorsicht-Symbol
D Dieses Gerät darf nur von geschultem Personal verwendet werden. D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Geräts lesen. D Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. D Gerät nicht verändern oder modifizieren. Nur Original-Ersatzteile und Zubehör von Graco verwenden. -
Seite 4: Gefahr Durch Materialeinspritzung
Permanent angekuppelte Schläuche können nicht repariert werden; in diesem Fall ist der gesamte Schlauch auszuwechseln. D Nur von Graco zugelassene Schläuche verwenden. Niemals die Knickschutzfedern von den Schläuchen abnehmen. Sie schützen die Schläuche vor Rissen, welche durch das Biegen und Drehen in der Nähe der Kupplungen entstehen können. -
Seite 5: Brand- Und Explosionsgefahr
WARNUNG BRAND- UND EXPLOSIONSGEFAHR Unsachgemäße Erdung, schlechte Belüftung, offene Flammen oder Funken können zu einer gefährlichen Situation führen und Brand oder Explosion sowie schwere Verletzungen zur Folge haben. D Das Gerät und das zu bespritzende Objekt erden. Siehe Abschnitt Erdung auf Seite 7. D Wird bei Verwendung dieses Gerätes statische Funkenbildung wahrgenommen oder ein elektrischer Schlag verspürt, sind die Spritzarbeiten sofort zu beenden. -
Seite 6: Allgemeine Informationen
Abbildungen und die Teilezeichnung. D 306982, President-Luftmotor, oder D 307043, Monark-Luftmotor HINWEIS: Stets nur original Graco-Ersatzteile und Zubehör- teile vom Graco-Händler verwenden. Siehe Produktdatenblatt 305809. Falls Zubehörteile D 308686, Luftreglersatz von dritter Seite bezogen werden, ist darauf D 307273, Materialfilter zu achten, daß... - Seite 7 Gerät einrichten Erdung Luft- und Materialschläuche: nur elektrisch leitfähige Schläuche verwenden. WARNUNG BRAND- UND EXPLOSIONSGEFAHR Luftkompressor: Herstellerempfehlungen beachten. Vor der Inbetriebnahme der Pumpe ist das System wie unten beschrieben zu erden. Siehe auch Abschnitt BRAND- Spritzpistole: durch Verbindung mit richtig geerdetem UND EXPLOSIONSGEFAHR auf Seite 5.
-
Seite 8: Mitgelieferte Teile
Gerät einrichten D Der Luftregler (F) regelt die Pumpengeschwindigkeit Mitgelieferte Teile und den Auslaßdruck durch Veränderung des Luftzu- fuhrdrucks. Den Regler nahe bei der Pumpe, jedoch Siehe Abb. NO TAG. stromaufwärts vom Lufthahn mit Entlastungsbohrung (E) einbauen. WARNUNG D Das Luftentlastungsventil (41) öffnet sich automatisch, um eine zu hohe Druckbeaufschlagung der Pumpe zu Im Lieferumfang sind ein Lufthahn mit Entlastungsbohrung vermeiden. - Seite 9 Gerät einrichten LEGENDE IM LIEFERUMFANG ENTHALTEN SEPARAT ZU BESTELLENDE TEILE Fahrgestell Elektrisch leitfähiger Luftschlauch Pumpe Lufthahn mit Entlastungsbohrung Materialfilter (mit Druckentlastungsventil D) (für Zubehörteile) Ansaugschlauch Wasserabscheider und Ablaßventil Ansaugrohr für Luftleitung Lufteinlaß-Drehgelenk Luftfilter Erdungsdraht (erforderlich; siehe Installations- Geerdeter 19-Liter-Eimer anleitung auf Seite 7) Luftentlastungsventil 101 Elektrisch leitender Materialschlauch 103 Material-Peitschenende...
-
Seite 10: Druckentlastung
Um die Gefahr einer Verletzung durch Materialeinsprit- zung, verspritztes Material oder bewegliche Teile zu verringern, sind stets die Schritte im Abschnitt Druck- Vor Arbeitsbeginn die Packungsmutter (J) zu 1/3 mit Graco entlastung auszuführen, wenn: TSL-Flüssigkeit oder einer verträglichen Lösung füllen. Siehe Abb. -
Seite 11: Pumpe Entlüften
Betrieb 10. Die Pumpe langsam laufen lassen, bis die gesamte Pumpe entlüften Luft herausgedrückt wurde und die Pumpe und die Schläuche vollständig gefüllt sind. VORSICHT 11. Pistolenabzug loslassen und Abzugsperre umlegen. Die Um ein Kippen zu verhindern, muß das Fahrgestell auf Pumpe sollte nun stehen bleiben, wenn kein Material einer flachen und ebenen Oberfläche stehen. -
Seite 12: Einstellung Des Spritzbildes
Betrieb Wenn Pumpe und Leitungen gefüllt sind und Luft mit Einstellung des Spritzbildes entsprechendem Druck und entsprechender Menge zugeführt wurde, läuft die Pumpe an, wenn die Pistole Pumpe starten. Mit dem Luftregler (F) die Pumpen- geöffnet wird, und stoppt, wenn sie geschlossen wird. geschwindigkeit und den Materialdruck so einstellen, daß... - Seite 13 Betrieb LEGENDE Materialfilter (mit Druckentlastungsventil D) Elektrisch leitfähiger Luftschlauch Ansaugschlauch Kugelhahn Ansaugrohr (für Zubehörteile) Lufteinlaß-Drehgelenk Druckentlastungsventil 101 Elektrisch leitender Materialschlauch Hauptlufthahn mit Entlastungsbohrung 103 Material-Peitschenende mit rotem Griff (für Pumpe erforderlich) 104 Pistolen-Drehgelenk (umfaßt eingebauten Pumpenluftregler Filter bei den Modellen 231940, 231942 Packungsmutter/Naßbehälter und 231949) (teilweise verborgen)
- Seite 14 Notizen 14 308635...
-
Seite 15: Plan Zur Vorbeugenden Wartung
Wartung Zum Spülen ein Lösungsmittel verwenden, das mit dem Plan zur vorbeugenden Wartung gespritzten Material und den benetzten Teilen im System verträglich ist. Materialhersteller oder -lieferant nach Die Häufigkeit der Wartung wird von den jeweiligen Betriebs- empfohlenen Spülmitteln und Spülhäufigkeit fragen. bedingungen bestimmt. -
Seite 16: Teile
Teile 104 106 Pos. 101 Pos. 24 Abbildung: Modell 231921 06688B 16 308635... - Seite 17 Modells zu finden. Modelle Normal- Normal- Edelstahl stahl stahl Normal- 231921, 231931, 231940, Edelstahl 231932, stahl Pos. 231922, 231941, 231949 232025 231923 231933 231942 Bezeichnung Stück FAHRGESTELL; enthält auswechselbare Teile 2–10 238938 238938 238938 238938 238938 . HALTERUNG; vorne...
- Seite 18 Sie in der Tabelle nach unten, bis Sie die gewünschte Pos. Nr. finden; danach folgen Sie der Spalte von links nach rechts, um die Teilenummer des entsprechenden Modells zu finden. Modelle Normal- Normal- stahl stahl Edelstahl 231921, 231940, Normal- 231931, 231922, 231941, stahl 231932, Edelstahl Pos. 231923 231942 232025 231933 231949 Bezeichnung Stück...
-
Seite 19: Schlauch- Und Pistolenteile
Schlauch- und Pistolenteile HINWEIS: Die folgenden Teilenummern gelten nur für Modelle, die mit Schlauch und Pistole geliefert werden. Die Teilenummern sind je nach Modell unterschiedlich. Um die in Ihrem Modell verwendeten Teilenummern zu finden, suchen Sie in der Tabelle nach unten, bis Sie die gewünschte Pos. Nr. finden; danach folgen Sie der Spalte von links nach rechts, um die Teilenummer des entsprechenden Modells zu finden. -
Seite 20: Technische Daten
Technische Daten Kategorie Daten Zulässiger Betriebsüberdruck Teile-Nr. 231921, 231922, 231923, 231931, 231932, 231933: 21 MPa (210 bar) Teile-Nr. 231940, 231941, 231942, 231949: 19 MPa (190 bar) Teile-Nr. 232025: 32 MPa (317 bar) Zulässiger Lufteingangsdruck Teile-Nr. 231921, 231922, 231923, 231931, 231932, 231933: 0,7 MPa (7 bar) Teile-Nr. - Seite 21 Technische Daten Pumpenleistungstabellen Um den Material-Ausgangsdruck (MPa/bar) bei einer bestimmten Pumpen-Luftverbrauch (m /Min.) bei einer bestimmten Fördermenge Fördermenge (l/Min.) und einem bestimmten Betriebsluftdruck (MPa/ (l/Min.) und einem bestimmten Luftdruck (MPa/bar) finden: bar) zu finden: 1. Gewünschte Fördermenge am Boden der Tabelle suchen. 1.
- Seite 22 Notizen 22 308635...
-
Seite 23: Alle Modelle
Abmessungen Alle Modelle Abbildung: Modell 231922 Spurweite Gewicht 978 mm 572 mm 534 mm 508 mm 39 kg 06689 308635... -
Seite 24: Graco Standard-Garantie
Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
