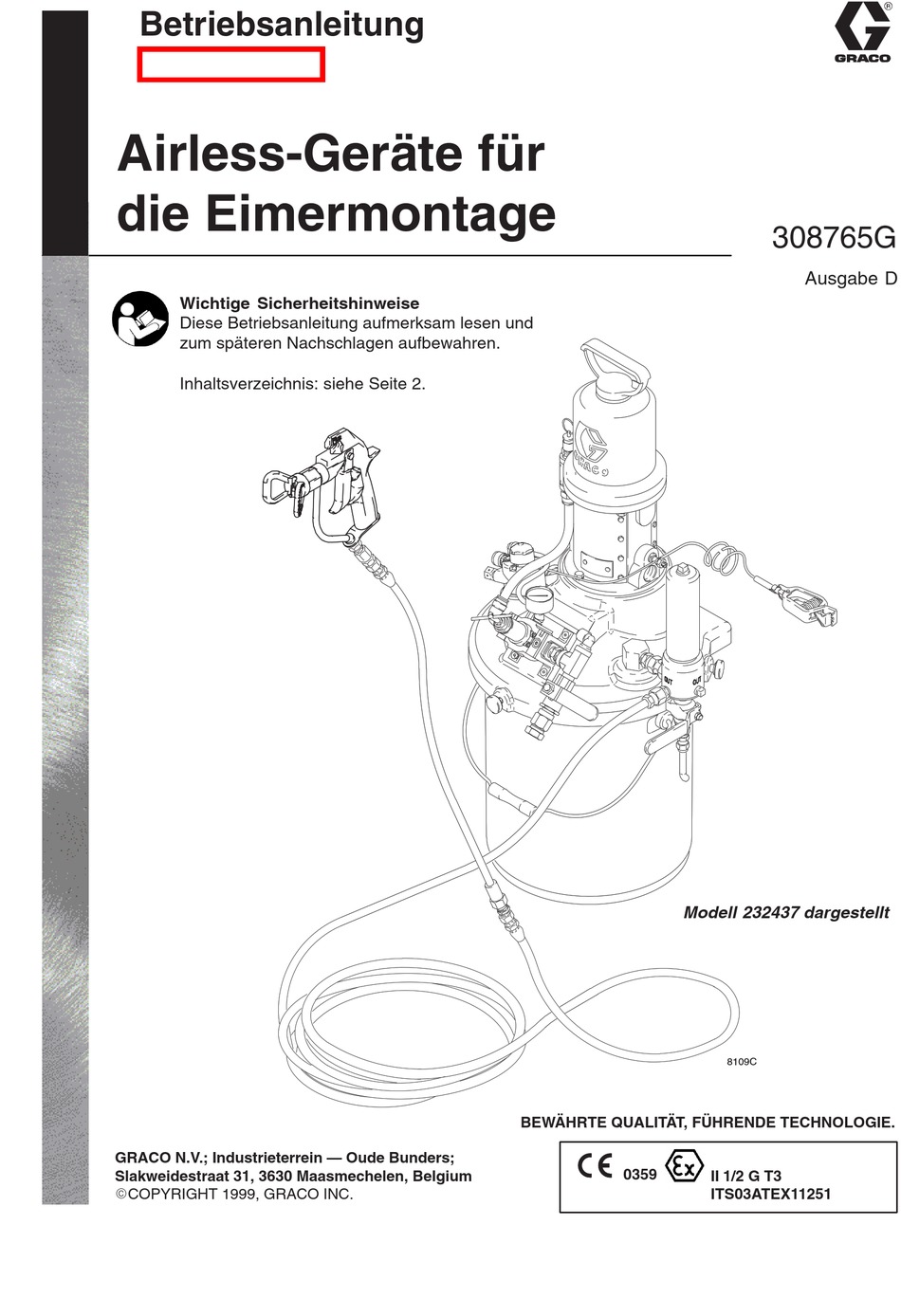

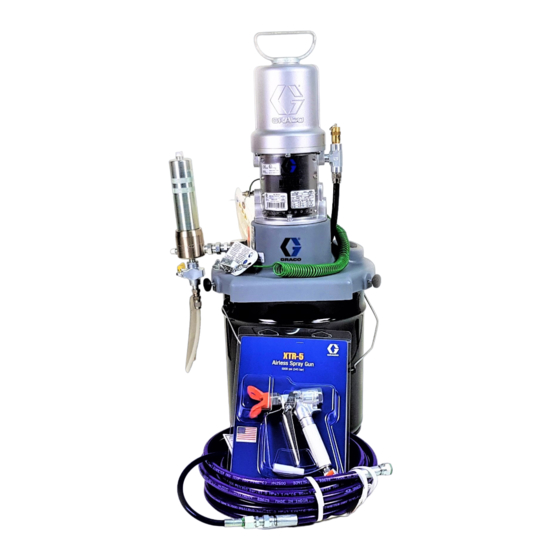

Betriebsanleitung
Airless-Geräte für
die Eimermontage
Wichtige Sicherheitshinweise
Diese Betriebsanleitung aufmerksam lesen und
zum späteren Nachschlagen aufbewahren.
Inhaltsverzeichnis: siehe Seite 2.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
ECOPYRIGHT 1999, GRACO INC.
Modell 232437 dargestellt
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
0359
308765G
Ausgabe D
8109C
II 1/2 G T3
ITS03ATEX11251
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 232433
Inhaltszusammenfassung für Graco 232433
- Seite 1 Diese Betriebsanleitung aufmerksam lesen und zum späteren Nachschlagen aufbewahren. Inhaltsverzeichnis: siehe Seite 2. Modell 232437 dargestellt 8109C BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE. GRACO N.V.; Industrieterrein — Oude Bunders; 0359 Slakweidestraat 31, 3630 Maasmechelen, Belgium II 1/2 G T3 ECOPYRIGHT 1999, GRACO INC. ITS03ATEX11251...
-
Seite 2: Liste Der Modelle
........Liste der Modelle Modell- Übersetzungs- Maximaler Luft- Serie Pumpenmodell Zulässiger Betriebsüberdruck verhältnis eingangsdruck 232433 Monarkr, Normalstahl, mit 23:1 16 MPa (160 bar) 0,7 MPa (7 bar) Schlauch und Pistole, ohne Rührwerk 232434 Monarkr, Normalstahl, ohne... -
Seite 3: Sicherheitshinweise
D Dieses Gerät darf nur von geschultem Personal verwendet werden. D Vor Inbetriebnahme des Gerätes alles Betriebsanleitungen, Aufkleber und Hinweisschilder lesen. D Das Gerät nur für den vorgegebenen Zweck benutzen. Bei Fragen den Graco-Händler kontaktieren. D Gerät nicht verändern oder modifizieren. Nur Original-Ersatzteile und Zubehör von Graco verwenden. -
Seite 4: Gefahr Durch Materialeinspritzung
Permanent angekuppelte Schläuche können nicht repariert werden; in diesem Fall ist der gesamte Schlauch auszuwechseln. D Nur von Graco zugelassene Schläuche verwenden. Niemals die Knickschutzfedern von den Schläuchen abnehmen. Sie schützen die Schläuche vor Rissen, welche durch das Biegen und Drehen in der Nähe der Kupplungen entstehen können. -
Seite 5: Brand- Und Explosionsgefahr
WARNUNG BRAND- UND EXPLOSIONSGEFAHR Falsche Erdung, schlechte Belüftung, offene Flammen oder Funken können gefährlich sein und Brand, Explosion oder schwere Verletzungen verursachen. D Gerät und das zu spritzende Objekt erden. Siehe Abschnitt Erdung auf Seite 7. D Wenn während des Betriebes statische Funkenbildung oder ein elektrischer Schlag wahrgenommen wird, sofort mit dem Spritzen aufhören. -
Seite 6: Allgemeine Informationen
Abbildungen und die Teile- auf Seite 18 angegeben. zeichnung. ANMERKUNG: Stets nur original Graco-Ersatzteile und Zu- Siehe Abb. NO TAG auf Seite NO TAG. Eine Druckluftzufuhr- behörteile vom Graco-Händler verwenden. leitung vom Kompressor zur Pumpe verlegen. Sicherstellen, Siehe Produktdatenblatt 305900. - Seite 7 Installation Luft- und Materialschläuche: Nur elektrisch leitende Erdung Schläuche verwenden. WARNUNG Luftkompressor: Herstellerempfehlungen beachten. BRAND- UND EXPLOSIONSGEFAHR Spritzpistole: Durch Verbindung mit richtig geerdetem Vor der Inbetriebnahme der Pumpe ist das Materialschlauch und Pumpe erden. System wie unten beschrieben zu erden. Siehe auch Abschnitt BRAND- UND Materialbehälter: Gemäß...
-
Seite 8: Vorbereitung
Vorbereitung D Der Luftregler (G) der Pumpe regelt die Pumpenge- Mitgelieferte Teile schwindigkeit und den Auslaßdruck durch Veränderung Siehe Abb. 2. des Luftzufuhrdrucks zur Pumpe. D Das Luftentlastungsventil (15) öffnet sich automatisch, WARNUNG um eine zu hohe Druckbeaufschlagung der Pumpe zu vermeiden. - Seite 9 Installation Modell 232437 dargestellt LEGENDE MITGELIEFERTE TEILE Deckel für 19-l-Eimer Pumpe Materialfilter (mit Druckentlastungsventil F) Luftentlastungsventil Erdungsdraht der Pumpe (erforderlich; Installationsanleitungen siehe Seite 7) 19-Liter-Eimer Rührwerk Erdungsdraht für das Rührwerk 101 Elektrisch leitfähiger Materialschlauch 103 Material-Peitschenende 104 Pistolenfilter/Drehgelenk 106 Airless-Spritzpistole Lufthahn mit Entlastungsbohrung mit rotem Griff (für Pumpe erforderlich) Druckentlastungsventil...
-
Seite 10: Betrieb
Packungsmutter spritzt werden und schwere Verletzungen verursachen. Um die Gefahr einer Verletzung durch Materialeinspritz- Vor Arbeitsbeginn die Packungsmutter zu 1/3 mit Graco ung, verspritztes Material oder bewegliche Teile zu ver- TSL-Flüssigkeit oder einer verträglichen Lösung füllen. ringern, sind stets die Schritte im Abschnitt Druckentlast- Siehe separate Pumpen-Betriebsanleitung. -
Seite 11: Pumpe Entlüften
Betrieb Pumpe entlüften Rührwerk-Betrieb (Modelle 232437 und 232449) Siehe Abb. 3. Düsenschutz und Düse von der Pistole (106) abnehmen. Siehe Pistolen-Betriebs- Langsam das Nadelventil (J) öffnen, um das anleitung. Rührwerk (39) zu starten. Siehe Abb. 3. Pumpenluftregler (F) und Lufthähne (B, E) mit Die Rührwerkgeschwindigkeit kann mit dem Nadel- Entlastungsbohrung schließen. -
Seite 12: Einstellung Des Spritzbildes
Betrieb Wenn Pumpe und Leitungen gefüllt sind und Luft mit Einstellung des Spritzbildes entsprechendem Druck und entsprechender Menge zugeführt wurde, läuft die Pumpe an, wenn die Pistole Pumpe starten. Mit dem Pumpen-Luftregler (G) die geöffnet wird, und stoppt, wenn sie geschlossen wird. Pumpengeschwindigkeit und den Materialdruck so ein- stellen, daß... - Seite 13 Betrieb Modell 232437 dargestellt LEGENDE Deckel für 19-l-Eimer Pumpe Materialfilter (mit Druckentlastungsventil F) 19-Liter-Eimer Schraubknöpfe Rührwerk Luftzufuhrrohr für Rührwerk 101 Elektrisch leitfähiger Materialschlauch 103 Material-Wippendschlauch 104 Pistolenfilter/Drehgelenk 106 Airless-Spritzpistole Elektrisch leitfähiger Luftschlauch Kugelhahn (für Zubehörteile) Lufthahn mit Entlastungsbohrung mit rotem Griff (für Pumpe erforderlich) Druckentlastungsventil Pumpenluftregler...
-
Seite 14: Instandhaltung
Instandhaltung Zum Spülen ein Lösemittel verwenden, das mit dem gespritz- Plan zur vorbeugenden Wartung ten Material und den benetzten Teilen im System verträglich Die Häufigkeit der Wartung wird von den jeweiligen Betriebs- ist. Materialhersteller oder -lieferant nach empfohlenen bedingungen bestimmt. Erstellen Sie einen Plan zur vor- Spülmitteln und Spülhäufigkeit fragen. - Seite 15 Teile Teile-Nr. 232433, Serie A, 23:1 Monark, Normalstahl, ohne Rührwerk, mit Schlauch und Pistole Teile-Nr. 232434, Serie A, 23:1 Monark, Normalstahl, ohne Rührwerk, Schlauch und Pistole Teile-Nr. 232437, Serie A, 23:1 Monark, Normalstahl, mit Rührwerk, Schlauch und Pistole (dargestellt) Teile-Nr. 232445, Serie A, 23:1 Monark, Edelstahl, ohne Rührwerk, mit Schlauch und Pistole Teile-Nr.
-
Seite 16: Schlauch- Und Pistolenteile
Teile Teile-Nr. 232433, Serie A, 23:1 Monark, Normalstahl, ohne Rührwerk, mit Schlauch und Pistole Teile-Nr. 232434, Serie A, 23:1 Monark, Normalstahl, ohne Rührwerk, Schlauch und Pistole Teile-Nr. 232437, Serie A, 23:1 Monark, Normalstahl, mit Rührwerk, Schlauch und Pistole (dargestellt) Teile-Nr. 232445, Serie A, 23:1 Monark, Edelstahl, ohne Rührwerk, mit Schlauch und Pistole Teile-Nr. - Seite 17 Teile Teile-Nr. 232437, Serie A, 23:1 Monark, Normalstahl (dargestellt) Pos. 40 Pos. 41 Pos. 17 23, 25 Pos. 7 8107B 8107C 308765...
-
Seite 18: Technische Daten
Technische Daten Kategorie Daten Zulässiger Betriebsüberdruck Flüssigkeit 16 MPa (160 bar) Zulässiger Betriebsüberdruck Luft 0,7 MPa (7 bar) Übersetzungsverhältnis 23:1 Maximale Betriebstemperatur 50_C Benetzte Teile Pumpe: Siehe Pumpen-Betriebsanleitung 307619 Spritzpistole: Siehe Pistolen-Betriebsanleitung 311254 Materialfilter: Siehe Filter-Betriebsanleitung 307273 Rührwerk: Siehe Rührwerk-Betriebsanleitung 306565 Materialschläuche: Nylon Lärmdruckpegel (dBa) (gemessen bei 1 m Abstand zum Gerät) -
Seite 19: Abmessungen
Abmessungen Modell 232437 dargestellt (Schlauch und Pistole nicht dargestellt) 8110A A (Höhe) B (Eimerdurchmesser) Gewicht 813 mm 270 mm 21 kg 308765... -
Seite 20: Graco Standard-Garantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
