III. Elektrische Anschlußpläne

3.1 Allgemeine Informationen

3.1.1 Allgemeines Schema der DFE-Geräte
2
1
4
5
7
6
8
3

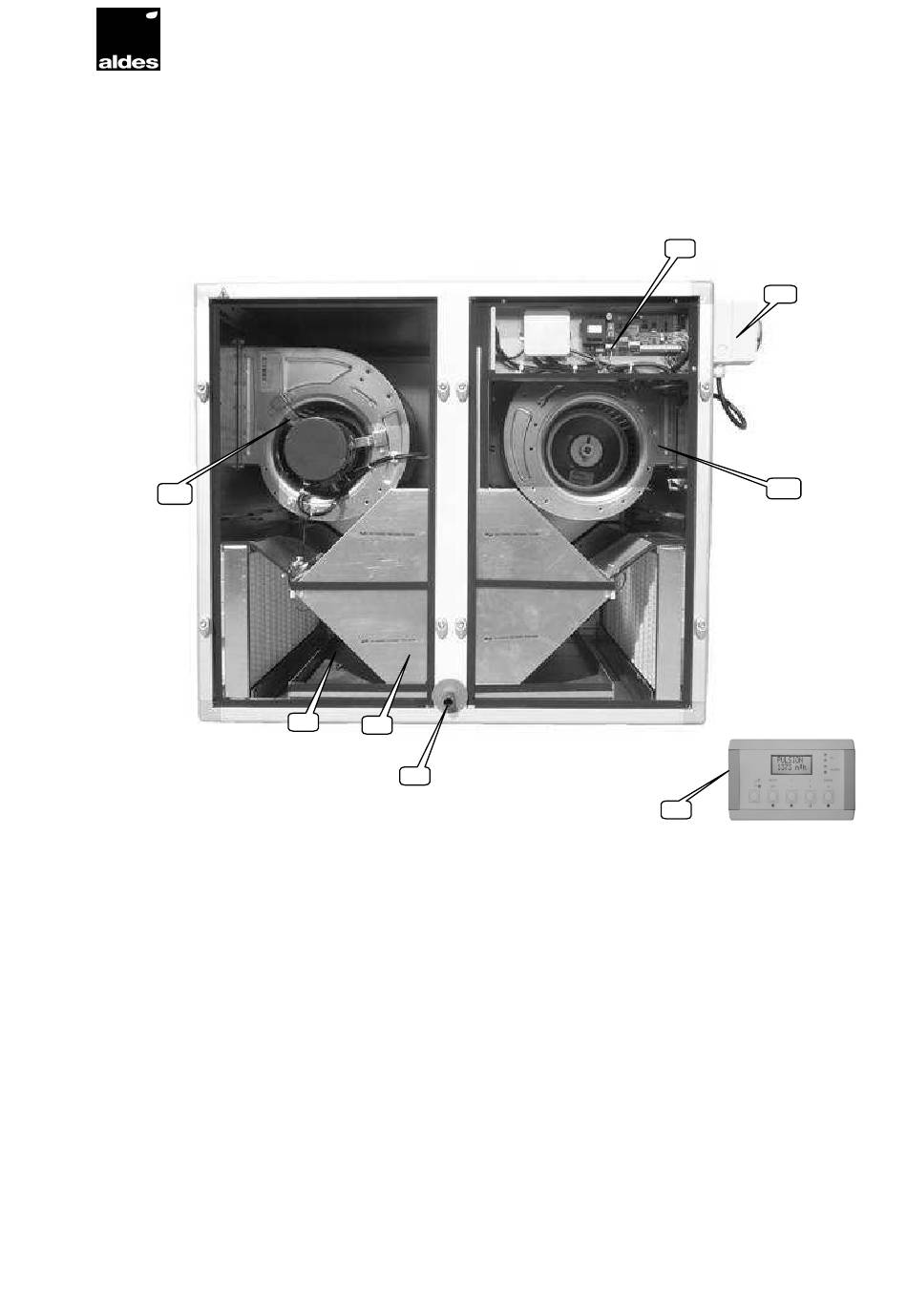

1. Hauptschalter für die Stromversorgung der Ventilatoren und Kontrolleinrichtungen
2. Zentrale Regel- und Steuereinheit CBr4 TAC3 REC (werkseitig vorverdrahtet)
3. Fernbedienung (RC)
4. Zuluftventilator
5. Fortluftventilator
6. Luft/Luft - Wärmeaustauscher
7. Bypass 100% mit Stellmotor
8. Kondensatwanne und Anschlußrohr
Bauseits sind durch den Elektriker Anschlüsse an den Positionen 1/2/3 zu realisieren
