III. INSTRUCTIONS DE RACCORDEMENT
3.1 Informations générales

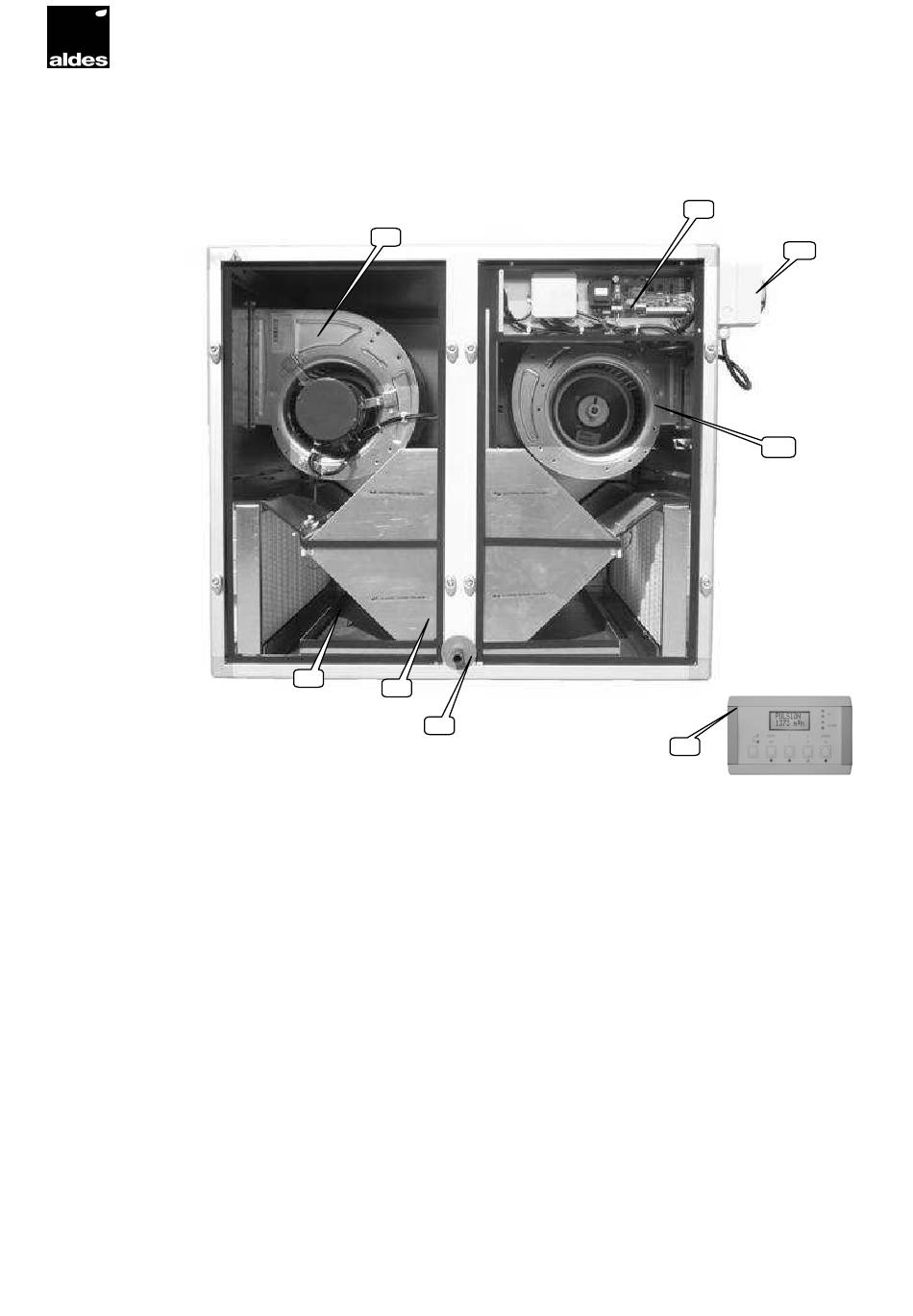

3.1.1 Schéma général des DFE micro-watt
2
5
1
4
7
6
8
3
1. Interrupteur général pour l'alimentation en puissance des ventilateurs et de la régulation
2. Boîtier de raccordement centralisé du circuit CBr4 TAC3 REC (pré câblé en usine)
3. Commande à distance (RC TAC3 REC)
4. Ventilateur de pulsion
5. Ventilateur d'extraction
6. Echangeur de chaleur Air/Air
7. By-pass
8. Bac de condensats et tuyau d'évacuation
Tous les raccordements électriques à effectuer par l'installateur se font en 1/2/3.
