3.3 Mise en service de la régulation de la DFE
La régulation est livrée montée et pré-câblée en usine. Seul le RC doit être monté et raccordé par l'installateur.
Elle se compose de 2 parties (voir 3.1):
•
Un circuit CBr4 TAC3 REC qui est monté dans l'unité et qui partiellement raccordé en usine. Certains
raccordements doivent être effectués par l'installateur sur ce circuit.
•
Une commande à distance RC TAC3 REC qui doit être raccordée par l'installateur au circuit CBr4 TAC3 REC et
qui permet la configuration de l'unité, la visualisation de l'ensemble des paramètres ainsi que le contrôle
éventuel des ventilateurs.

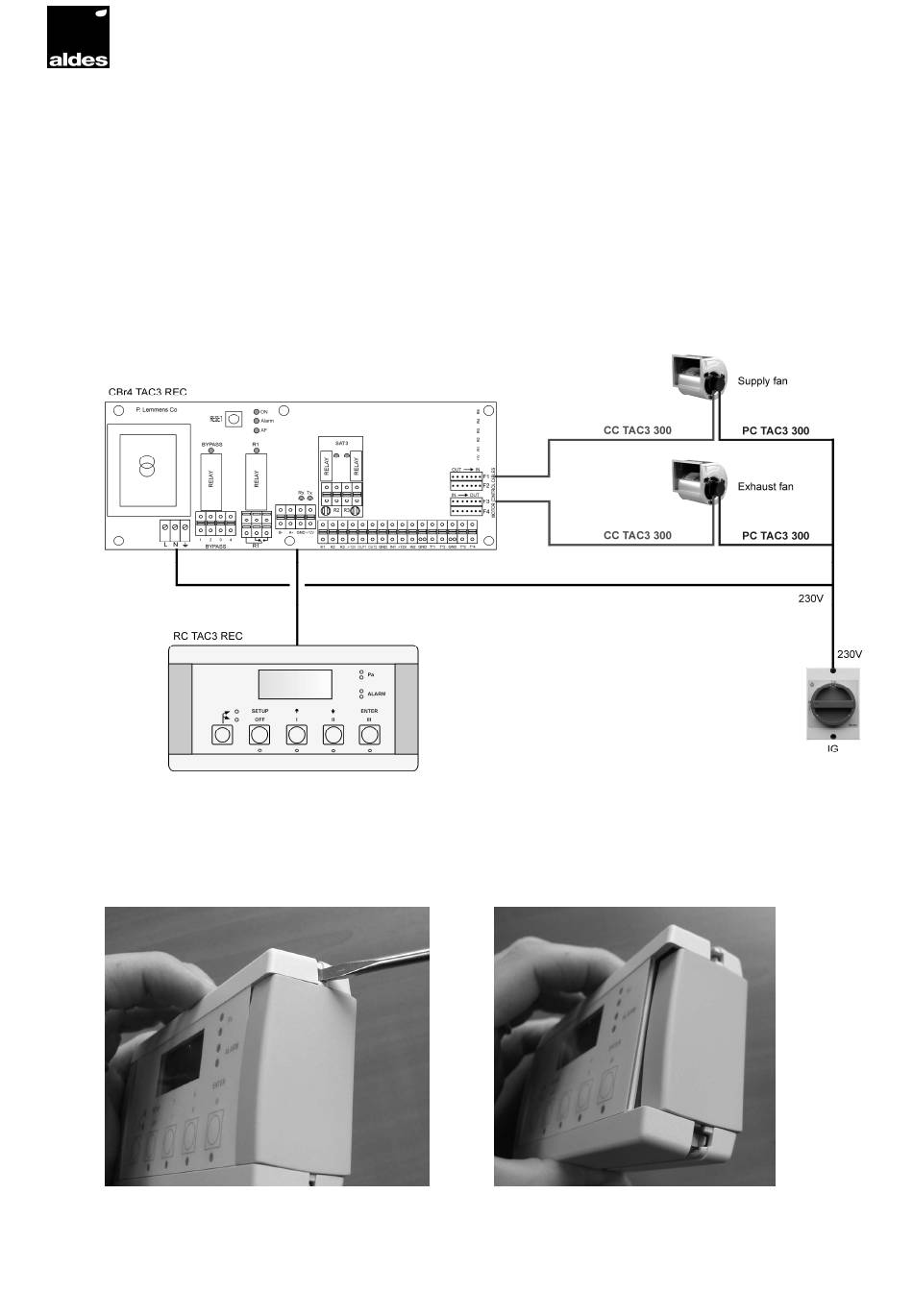

3.3.1 Schéma de principe de l'ensemble de la régulation (avec ventilateurs)
3.3.2 Raccordement de la commande à distance RC au circuit CBr
La liaison entre les circuits est assurée par un bus de communication.
Pour connecter le RC TAC3 REC au circuit CBr4 TAC3 REC il faut :
3.3.2.1 Ouvrir le boîtier du RC TAC3 REC:
Déclipser le couvercle à l'aide d'un fin tournevis Il y a 2 clips de chaque côté du boîtier
9
