4.1.1.2 CA-Modus mit der Fernbedienung RC als Master

•
Einer der 3 möglichen Volumenströme (m³h K1, m³h K2 und m³h K3) wird mit den Tasten I / II / III auf der RC
ausgewählt. Die Auswahl wird durch jeweilige LED auf der RC bestätigt. Der Abluftvolumenstrom ist gleich
dem vorgegebenen Verhältnis (%EXT/PUL) zum Zuluftvolumenstrom.
•
Mit der OFF-Taste werden die Ventilatoren abgeschaltet.
•
Es ist ebenfalls möglich die Ventilatoren über einen externen Kontakt am CBr-Modul zu starten / zu stoppen:
Achtung: In diesem Fall dürfen die Kontakte K1/K2/K3 am CBr-Modul NICHT belegt sein
CBr

4.1.1.3 CA-Modus mit dem CBr-Modul als Master

Einer der 3 möglichen Volumenströme (m³h K1, m³h K2 und m³h K3) wird durch das Schließen der jeweiligen
Kontakte K1/K2/K3 am CBr-Modul ausgewählt. Die Auswahl wird durch jeweilige LED auf der RC bestätigt. Der
Abluftvolumenstrom ist gleich dem vorgegebenen Verhältnis (%EXT/PUL) zum Zuluftvolumenstrom.

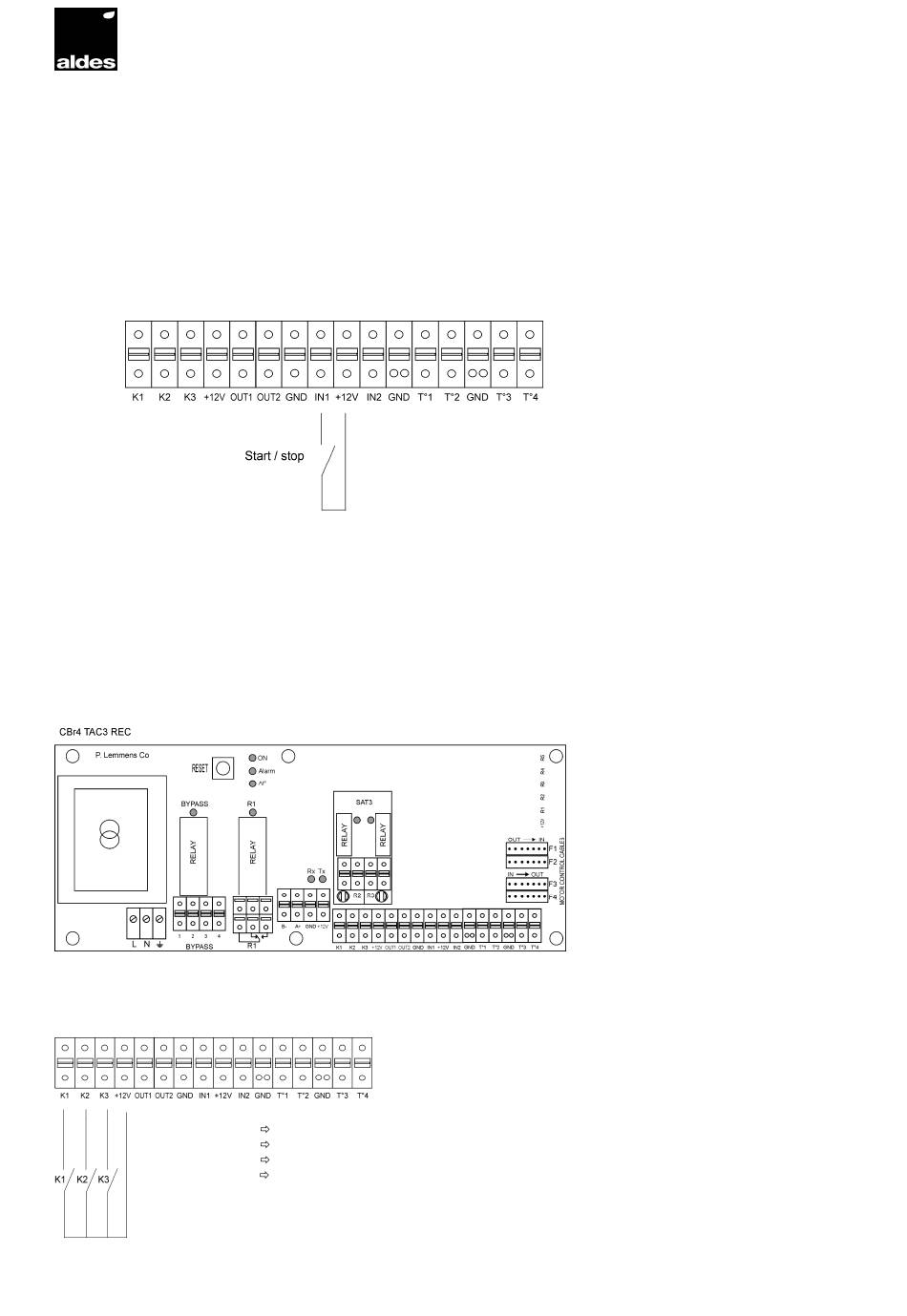

Anschlußpläne für das CBr-Modul als Master im CA-Modus
a) Anschluß von 3 externen Kontakten an 1 CBr-Modul
CBr
K1 geschlossen
K2 geschlossen
K3 geschlossen
K1/K2/K3 offen
Achtung K1/K2/K3: ausschließlich vergoldete Kontakte benutzen.
Geschlossen = Ventilatoren AUS
Offen = Ventilatoren AN
Achtung: ausschließlich vergoldete Kontakte benutzen.
3
Volumenstrom m h K1
3
Volumenstrom m h K2
3
Volumenstrom m h K3
