3.1.2

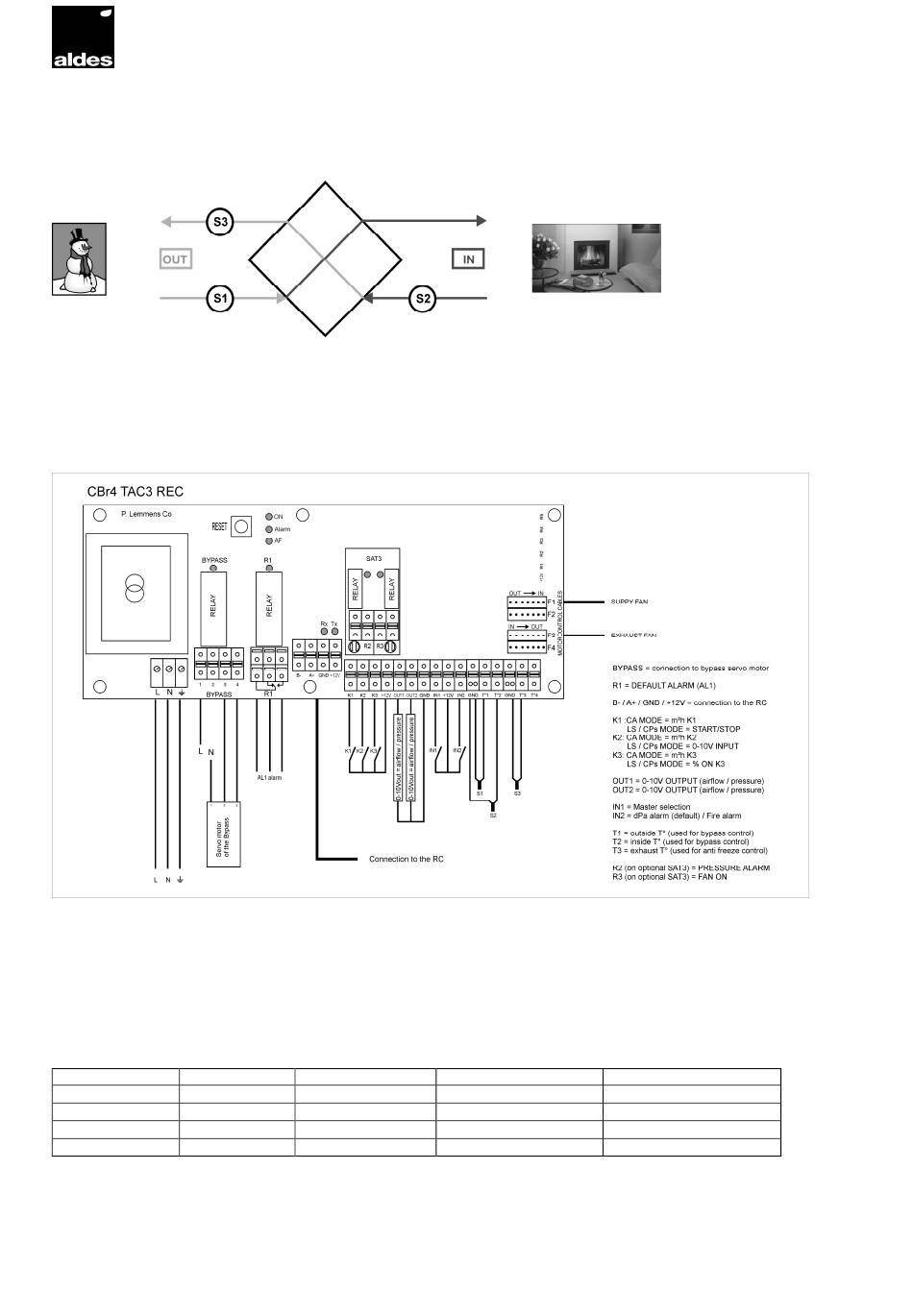

Schéma de principe du positionnement des sondes de T° dans l'unité:
3.1.3
Etiquette placée à l'intérieur de la porte d'accès de la DFE (circuit CBr4 TAC3 REC)
3.2 Raccordement de la puissance des ventilateurs et de la régulation
Le raccordement des ventilateurs et de la régulation vers l'interrupteur général (monté à l'extérieur de l'unité) est fait
en usine. Il suffit donc de raccorder l'interrupteur général.
Spécifications à respecter pour ce raccordement :
Type d'unité Tension (1)
DFE 450 1 x 230V
DFE 600 1 x 230V
DFE 800 1 x 230V
DFE 1200 1 x 230V
(1) Mise à la terre: ! OBLIGATOIRE !
(2) Protection électrique: courbe de déclenchement de type D - pouvoir de coupure 10.000A - AC3
Courant maximum Type de protection (2)
2,9 A D – 10.000A – AC3
3,1 A D – 10.000A – AC3
3,5 A D – 10.000A – AC3
4,8 A D – 10.000A – AC3
8
Calibre de la protection
8A
8A
8A
8A
