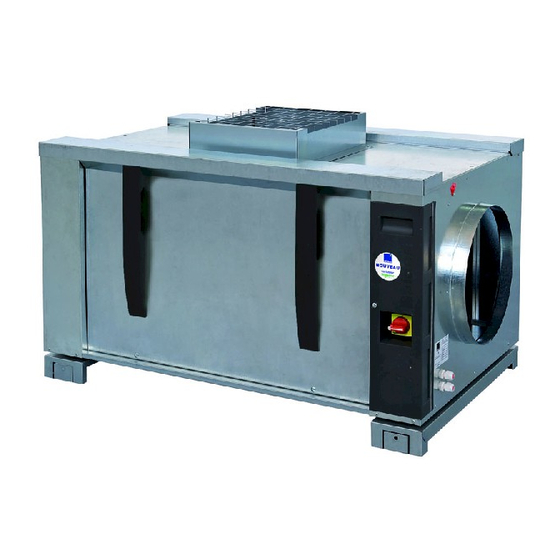

aldes inoVEC standard Montageanleitung
Verfügbare Sprachen
Verfügbare Sprachen
N o t i c e d e M o n t a g e
Ventilateur en caisson
inoVEC standard
GB
Fan in casing inoVEC standard
D
Lüfter in Gehäuse inoVEC standard
I
Ventilatore in cassone inoVEC standard
E
Ventilador en caja inoVEC standard
NL
Ventilator met behuizing inoVEC standard
Assembly Instructions
Montageanleitung
Istruzioni di montaggio
Manual del operador
Montagehandleiding
Inhaltsverzeichnis
Verwandte Anleitungen für aldes inoVEC standard
Inhaltszusammenfassung für aldes inoVEC standard
- Seite 1 N o t i c e d e M o n t a g e Ventilateur en caisson inoVEC standard Assembly Instructions Fan in casing inoVEC standard Montageanleitung Lüfter in Gehäuse inoVEC standard Istruzioni di montaggio Ventilatore in cassone inoVEC standard...
- Seite 3 IDENTIFICATION Identification Identifizierung Identificazione Identificación Identificatie Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites , ou des personnes dénuées d’expérience ou de connaissances. Des précautions doivent être prises pour éviter un refoulement, à l’intérieur de la pièce, de gaz provenant du tuyau d’évacuation d’appareils à...
- Seite 4 INSTALLATION : refoulement vertical Installation: vertical discharge Montage: vertikale Ausblasung Installazione: respingimento verticale Instalación: descarga vertical Installatie : verticale persing Soulever le caisson avec une fourche Lift the unit using forks Das Gehäuse mit einer Gabel anheben Sollevare il cassone con una forcella Levantar el cajón con una horquilla...
- Seite 5 INSTALLATION : refoulement horizontal Installation: horizontal discharge Montage: horizontale Ausblasung Installazione: respingimento horizontale Instalación: descarga horizontal Installatie : horizontale persing Soulever le caisson avec une fourche Lift the unit using forks Das Gehäuse mit einer Gabel anheben Sollevare il cassone con una forcella Levantar el cajón con una horquilla...
- Seite 6 MISE EN GARDE Warnings Warnhinweise Avvertenze Advertencia Waarschuwing En cas d'intervention, couper l'alimentation Switch off power supply when carrying out work. Vor einem Eingriff dis Stromversorgung abziehen. Interrompere l'alimentazione prima di effettuare qualunque intervento. En caso de intervenciòn, cortar la alimentaciòn. Bij reparaties de stroomtoevoer onderbreken Ne laisser aucun corps...
-
Seite 7: Mise En Route
MISE EN ROUTE : Raccordement éléctrique Start-up: electrical connections Einschalten: elektrischer Anschluss Accensione: raccordo elettrico Puesta en funcionamiento: conexión eléctrica Inwerkstelling : Elektrische aansluiting RACCORDEMENT PRESSOSTAT Raccordement se raccorder au domino électrique dans l'armoire, Pressure switch en passant à travers le presse étoupe du bas (côté du caisson) Connections: Connect to the connecting block... - Seite 8 MISE EN ROUTE : Raccordement éléctrique Start-up: electrical connections Einschalten: elektrischer Anschluss Accensione: raccordo elettrico Puesta en funcionamiento: conexión eléctrica Inwerkstelling : Elektrische aansluiting Alimentation électrique monophasé - 230 V (hors inoVEC 12000). Prévoir une protection électrique en amont de l’appareil, présentant un dispositif de protection différentielle (sensible à tous types de courant, RCD, type B conformes à...
- Seite 9 MISE EN ROUTE : Réglages Start-up: adjustments Einschalten: Einstellungen Accensione: regolazioni Puesta en funcionamiento: ajustes Inwerkstelling : Instellingen Affichage tension, fréquence et intensité sur les variateurs Voltage, frequency and current intensity display on the frequency converters Anzeige von Spannung, Frequenz und Stromstärke an den Reglern Visualizzazione della tensione, frequenza e intensità...
- Seite 10 Mise en route : Ajustement de la fréquence de rotation moteur Start-up: Adjustment of motor rotation frequency Einschalten: Einstellung der Motordrehzahl Accensione: Regolazione della frequenza di rotazione del motore Puesta en funcionamiento: Ajuste de la frecuencia de rotación motor Inwerkstelling : Motorrotatiefrequentie afstellen Accès au réglage de la fréquence de rotation moteur sur variateur.
- Seite 11 RETOUR CONFIGURATION D'USINE Reset to factory settings Zurück zur Werkseinstellung Ritorno configurazione di fabbrica Retorno configuración de fábrica Fabrieksinstellingen terugzetten Do not use this procedure for inoVEC micro-watt products Ne pas utiliser cette procédure pour inoVEC micro-watt. ATV 12 (MONO/TRI) Déconnecter le fil du bornier Li1 Scollegare il filo dalla morsettiera Li1 Disconnect the wire from terminal Li1...
- Seite 16 PROBLEM Problem Diagnose Lösung Der Ventilator Fehlende Versorgung oder - Überprüfen der Netzspannungspräsenz Schalter / Schutzschalter aus - Sicherstellen, dass der Schutzschalter eingeschaltet ist startet nicht und der Bildschirm des - Überprüfen der Versorgungskabel im Gebäude bis zum Verkabelungsfehler bei der Versorgung Reglers ist aus Schalter des Kastens - Überprüfen der Versorgungsverkabelung im Kasten...
- Seite 17 FEHLERMELDUNGEN Reglerstörungscode Bedeutung Mögliche Ursachen ATV 12 ATV 312 - Zu starker Strom im Motorkabel oder Kurzschluss Zu starker Strom - Ungeeigneter Motor oder unerwartetes mechanisches Problem SCF + chiffre Erdungsfehler Isolationsfehler bei den Kabeln oder beim Moto Interner Funktionsfehler InFE Systemfehler - Fehler auf Null zurücksetzen und neu starten...
