4.1.3.3 Fonctionnement en configuration CBr maître
•
La marche/arrêt des ventilateurs est contrôlée via l'entrée K1 du circuit CBr.
•
La sonde est raccordée sur l'entrée K2 du circuit CBr.
•
L'entrée K3 du circuit CBr permet d'activer une seconde consigne.

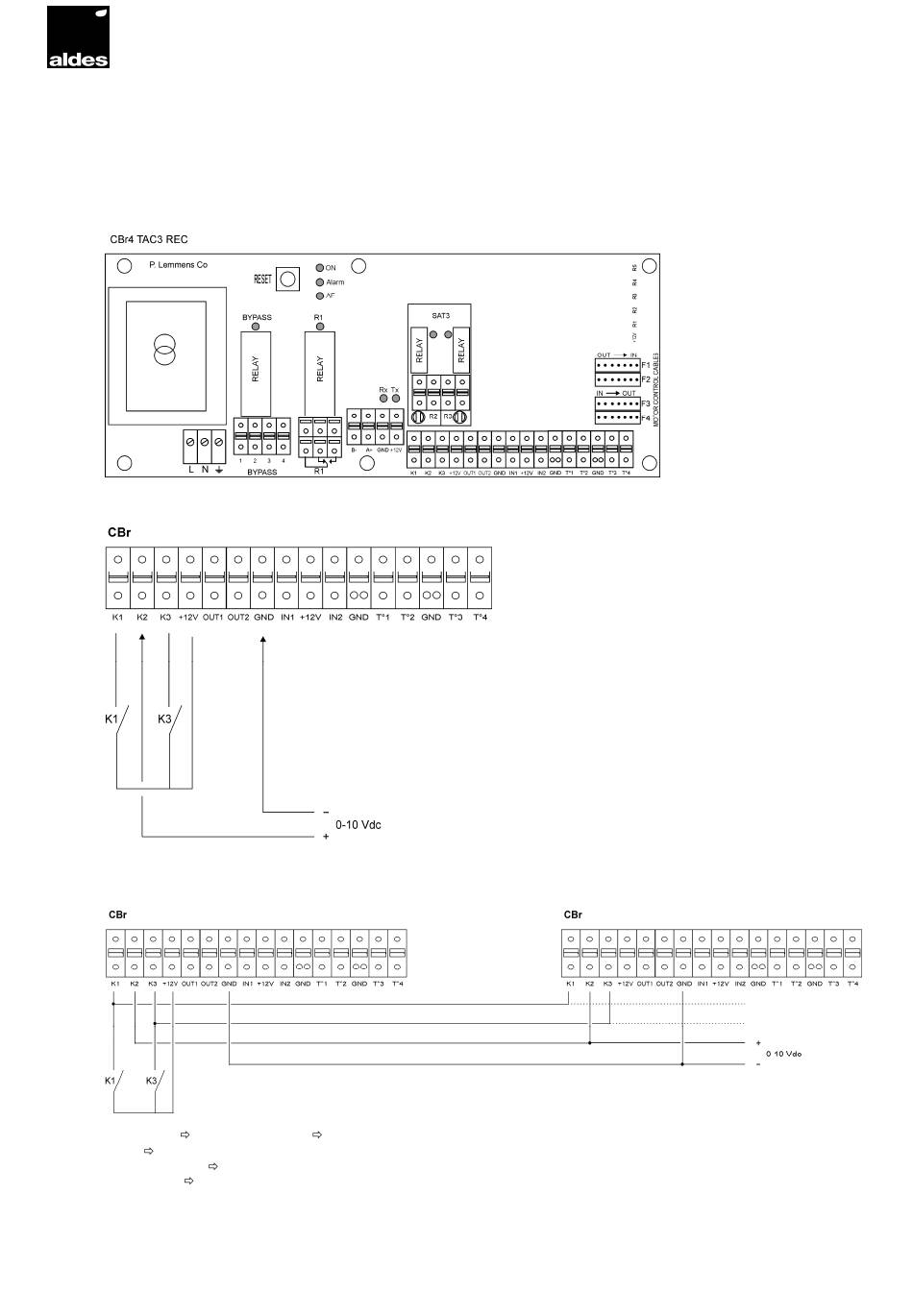

Schémas de raccordement
a) Raccordement de la sonde à 1 circuit
b) Raccordement de la sonde à plusieurs circuits en parallèle
(*) K1 fermé softstart / K1 ouvert
signal 0-10V. Impédance maximum 1500 Ω.
K2
K1+ K3 fermé % sur K3 actif
K3 ouvert % sur K3 inactif
Attention. K1/K3: Utilisez des contacts externes dorés.
(*)
softstop
