Sinclair SDV4 Servicehandbuch Seite 6

2. Beschreibung des SDV4-Systems mit DC-Inverter (modulares VRF-
System)
2.1 Viele Kombinationen, weltweit höchste Leistung von 180 kW (64 HP)
Das SDV4-System erreichte die weltweit höchste Leistung von 180 kW (64 HP), indem 4 Außengeräte,
also die maximal mögliche Geräteanzahl, verbunden wurden. Außengeräte mit 5 unterschiedlichen
Leistungsstufen stehen zur Verfügung: 25,2, 28,0, 33,5, 40,0, 45,0 kW (8, 10, 12, 14 und 16 HP). Ein System
kann höchstens 64 Innengeräte umfassen.
Alle Geräte werden im Voraus zusammengesetzt und getestet, wodurch Probleme während der Installation
minimiert werden.

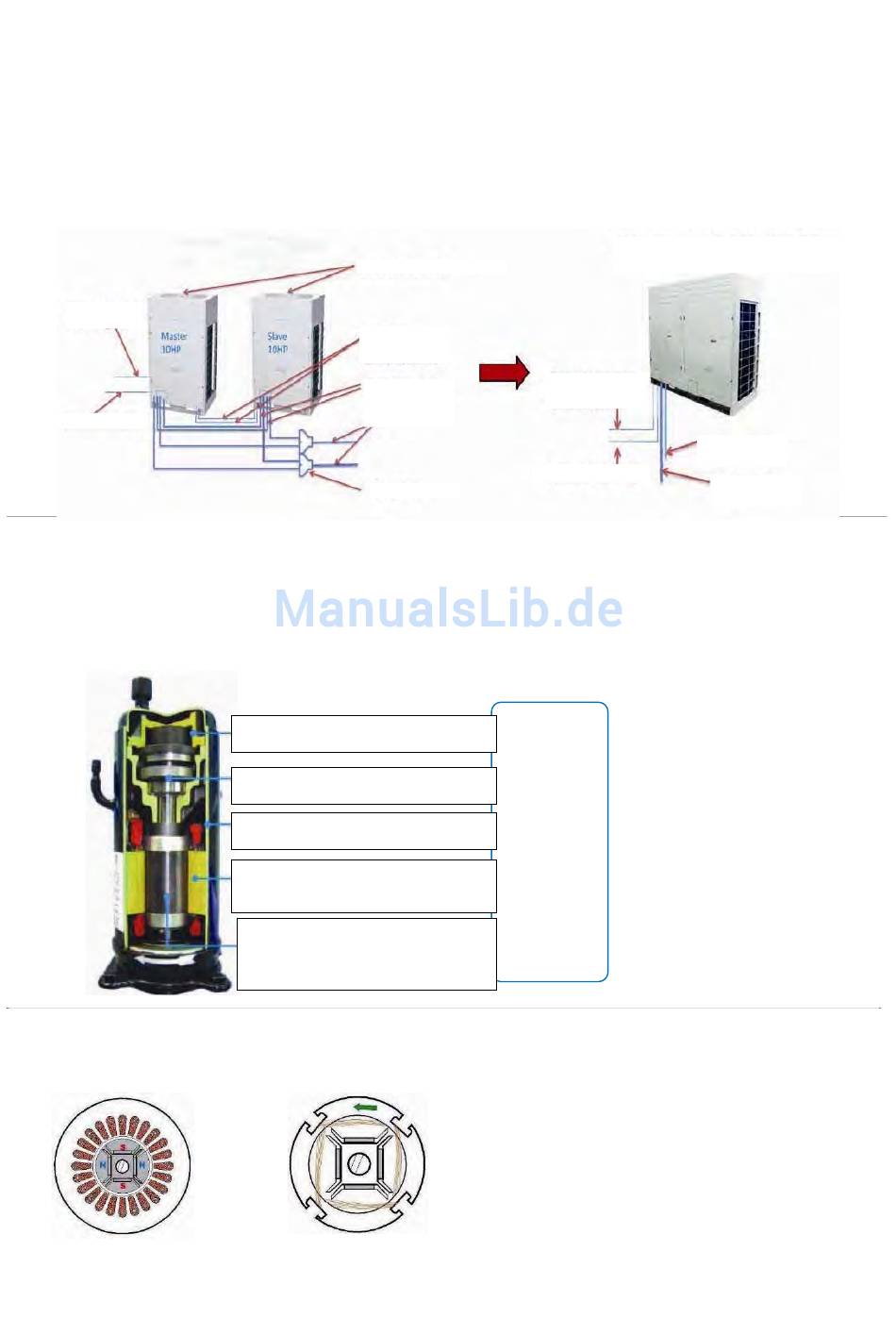

Anschlusskabel
Erdleiter
Kommunikationskabel
2.2 Hohe Wirksamkeit und Energieeinsparungen
Das SDV4-System erreicht Top-Werte für Energie-Effizienz. Dank bürstenlosem DC-Reluktanzantrieb für den
Kompressor, DC-Kompressor Steuerung und neuer verbesserter Bauweise des Wärmetauschers besitzt das
System eine hohe Leistungszahl (COP – Coefficient of Performance).
2.2.1 Hochwirksamer Kompressor mit DC-Inverter und 25% Energieeinsparung
Wenn der Belastungskoeffizient der Klimaanlage im Gebäude 30 bis 75% (55 % im Durchschnitt) beträgt, läuft
die Klimaanlage zumeist unter Mittellast; für die ganzjährigen betrieblichen Klimatisierungskosten ist deswegen
der Betrieb bei mittlerer Last maßgeblich.
zentralisierte Wicklung
2 Außengeräte installiert
Anschlusskabel
Erdleiter
Kommunikationskabel
Ausgleichsrohr für
Gas 1 und
Ausgleichsrohr für
Gas 2
Mehrfachkupplung
neue Bauweise, bessere Leistung bei
mittleren Frequenzen
zahnförmige Sonderwendel für
R410A
Kompaktbauweise, Gewicht um 50 %
reduziert
systematische Anordnung der Magnete im
Kompressor, optimierter magnetischer
Fluss
Technisch fortgeschnittener Motor mit
DC-Inverter sowie Magnete mit Thulium-
und Neodymgehalt. Braucht keinen
zusätzlichen Anlaufstrom.
verteilte Wicklung
alleinstehend installiertes
DC-Inverter-System
Anschlusskabel
Erdleiter
Kommunikationskabel
Die
Geschwindig-
keitsregelung
mit Hilfe von
DC-Inverter
kann bis zu
25 %
Stromkosten
im Vergleich
zu AC-
Regelung
ersparen.
Hauptrohr für
Flüssigkeit
Hauptrohr für Gas
