Fronius 가선 제어기 100/12 에 케이블 그랜드 설치
일반 사항 -
-
-
케이블 그랜드를
삽입하는 순서를
따르는 것이
좋습니다 .
M16
M20 *
M16
*
Fronius 가선
1
제어기 100/12 에
케이블 그랜드 설치
사용 가능한 PV 전지판 가선에 올바른 케이블 그랜드 번호를 사용하십시오 . 빈 위치에
블랭킹 케이블 그랜드를 삽입하십시오 .

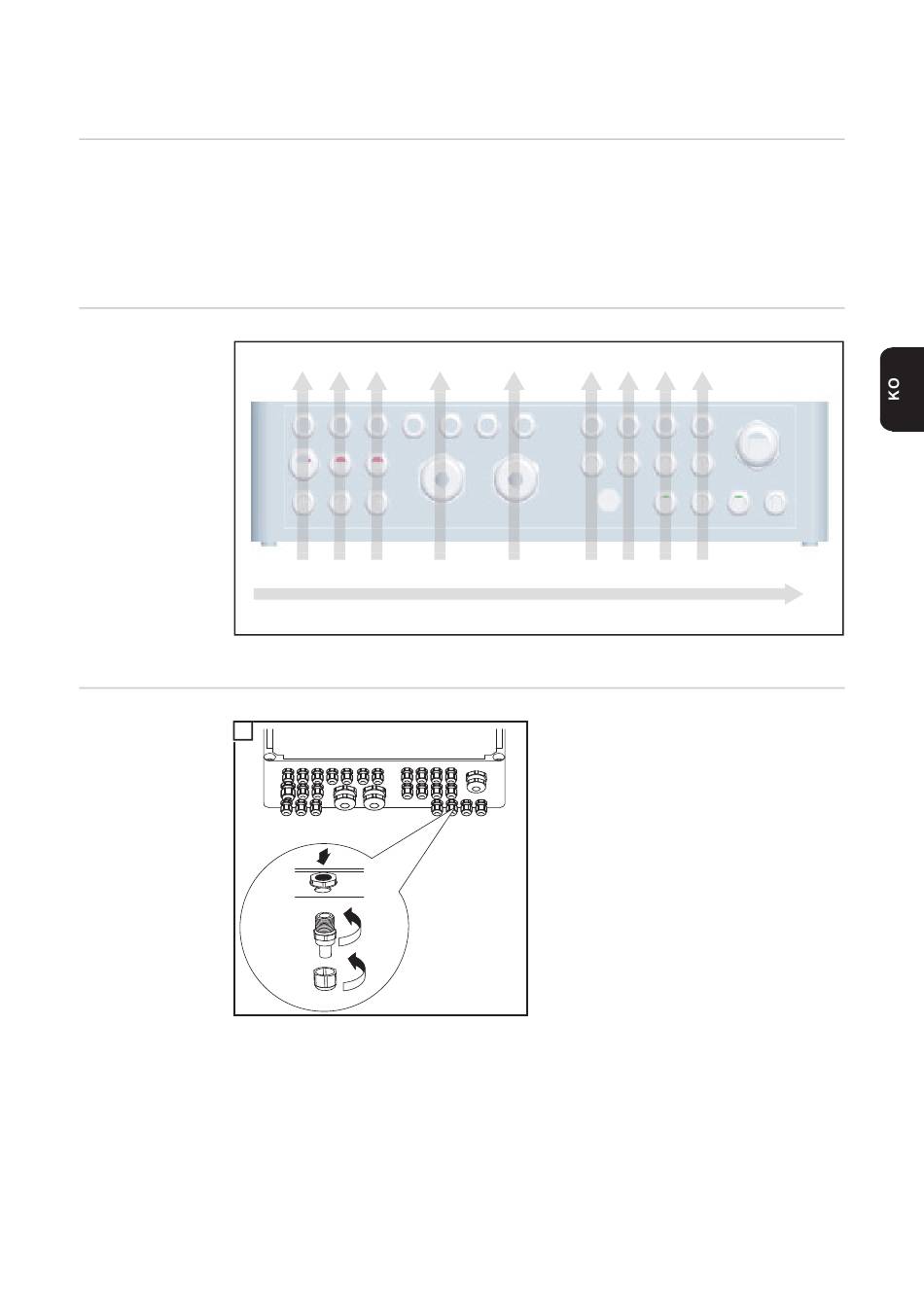

다음 순서로 케이블 그랜드를 삽입하십시오 .
아래에서 위로 , 왼쪽에서 오른쪽으로
크기에 따라 지정된 체결 토크를 사용하여 케이블 그랜드 및 블랭킹 케이블 그랜드를
조이십시오 .
6 6 11
3 3 9 9
8 8
2 2 5 5
10 10
M16 M 6
1 1
4 4 7 7
M3 M32
접지 케이블용 접속장치로 선택 사양인 과부하 보호를 사용하는 경우에만 해당
1
(1)
2
(2)
3
(3)
M16
15 1
1 12 14 17 17
M16
16 16
13 13
M32 M3
(1) 록 너트
(2) 케이블 그랜드
(3) 응력 완화 장치
22 25
19 19
28 M25
18 18 21 24
20 20 23 26 27
M16
153
